Robot Automower 540-EPOS
Pièces détachées et vue éclatée Husqvarna : Chassis inferieur

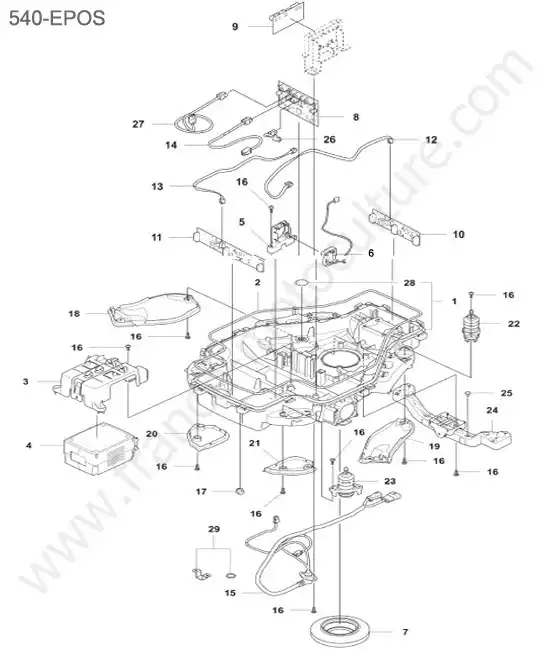

Vue éclatée (Chassis inferieur) pour HUSQVARNA - 540-EPOS

1 - CHASSISCliquez ici pour voir le tarif du repère N° 1
2 - JOINT CARTER/CHASSIS AUTOMOWER 320/330X/420/430X/440/450XCliquez ici pour voir le tarif du repère N° 2
3 - SUPPORTCliquez ici pour voir le tarif du repère N° 3
4 - BATTERIE 10S1P P22 36V 4 AH. TYCliquez ici pour voir le tarif du repère N° 4
5 - SUPPORTCliquez ici pour voir le tarif du repère N° 5
6 - MOTEUR DE VENTILATEURCliquez ici pour voir le tarif du repère N° 6
7 - SOUFFLETCliquez ici pour voir le tarif du repère N° 7
8 - CIRCUIT IMPRIME COMPLETCliquez ici pour voir le tarif du repère N° 8
9 - CIRCUIT IMPRIME COMPLETCliquez ici pour voir le tarif du repère N° 9
10 - CIRCUIT IMPRIMECliquez ici pour voir le tarif du repère N° 10
11 - CIRCUIT IMPRIMECliquez ici pour voir le tarif du repère N° 11
12 - CABLAGE COMPLETCliquez ici pour voir le tarif du repère N° 12
13 - CABLAGE COMPLETCliquez ici pour voir le tarif du repère N° 13
14 - CABLAGE COMPLETCliquez ici pour voir le tarif du repère N° 14
15 - CABLAGE COMPLETCliquez ici pour voir le tarif du repère N° 15
16 - VISCliquez ici pour voir le tarif du repère N° 16
17 - INSERTCliquez ici pour voir le tarif du repère N° 17
18 - CARTERCliquez ici pour voir le tarif du repère N° 18
19 - CARTERCliquez ici pour voir le tarif du repère N° 19
20 - PROTECTION ARRIERE GAUCHECliquez ici pour voir le tarif du repère N° 20
21 - PROTECTION ARRIERE DROITECliquez ici pour voir le tarif du repère N° 21
22 - COLONNE ANTI COLLISION AVANTCliquez ici pour voir le tarif du repère N° 22
23 - COLONNE ANTI COLLISION ARRIERE Cliquez ici pour voir le tarif du repère N° 23
24 - SYSTEME D ARBRE ROUECliquez ici pour voir le tarif du repère N° 24
25 - AMORTISSEURCliquez ici pour voir le tarif du repère N° 25
26 - CABLAGE COMPLETCliquez ici pour voir le tarif du repère N° 26
27 - CABLAGE COMPLETCliquez ici pour voir le tarif du repère N° 27
28 - MEMBRANE Cliquez ici pour voir le tarif du repère N° 28

Identifier une pièce détachée HUSQVARNA 540-EPOS

Pour le HUSQVARNA 540-EPOS, cette vue éclatée détaille les composants associés à la section « chassis inferieur ». Chaque élément identifié sur le schéma peut être retrouvé dans la liste des pièces grâce à son numéro de repère.

Cette planche comporte 28 repères de pièces référencés. Parmi les éléments présents figurent notamment carter, chassis et systeme d arbre roue.

Comment identifier une pièce sur cette vue éclatée ?

Pour identifier une pièce, commencez par repérer son emplacement sur la vue éclatée. Notez ensuite le numéro indiqué à côté du composant et recherchez ce même repère dans la liste des pièces.

Vérifier une pièce avant commande

Avant de commander une pièce, il est recommandé de vérifier la marque, le modèle exact de la machine, le numéro de repère et la désignation indiquée dans la liste. Ces informations permettent de limiter les erreurs d’identification.
