Robot de tonte KR283E
Pièces détachées et vue éclatée Kress : Chassis /batterie / roue av

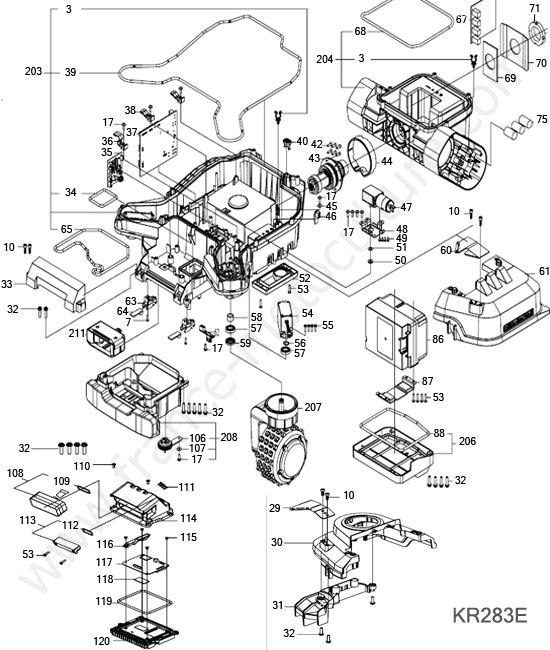

Vue éclatée (Chassis /batterie / roue av) pour KRESS - KR283E

3 - CLIPCliquez ici pour voir le tarif du repère N° 3
7 - VISCliquez ici pour voir le tarif du repère N° 7
10 - VISCliquez ici pour voir le tarif du repère N° 10
17 - VIS AUTOTARAUDEUSECliquez ici pour voir le tarif du repère N° 17
29 - DISQUE DENTELE DROITCliquez ici pour voir le tarif du repère N° 29
30 - GARDE FIXECliquez ici pour voir le tarif du repère N° 30
31 - CAPOT DECORATIF DU ZERO TRIMCliquez ici pour voir le tarif du repère N° 31
32 - VISCliquez ici pour voir le tarif du repère N° 32
33 - CAPOT DECORATIF AVANTCliquez ici pour voir le tarif du repère N° 33
34 - BANDE D ETANCHEITECliquez ici pour voir le tarif du repère N° 34
35 - CARTE DE GESTION DE LA TRACTION AVANTCliquez ici pour voir le tarif du repère N° 35
36 - PLAQUE D APPUICliquez ici pour voir le tarif du repère N° 36
37 - CARTE PRINCIPALE -4WD-Cliquez ici pour voir le tarif du repère N° 37
38 - PLAQUE D APPUICliquez ici pour voir le tarif du repère N° 38
39 - BANDE D ETANCHEITECliquez ici pour voir le tarif du repère N° 39
40 - CABLE DU DETECTEUR DE PLUIECliquez ici pour voir le tarif du repère N° 40
42 - VIS ST3.9X13Cliquez ici pour voir le tarif du repère N° 42
43 - ASSEMBLAGE DU PIVOT CENTRALCliquez ici pour voir le tarif du repère N° 43
44 - CAPOT DECORATIF DU PIVOT CENTRALCliquez ici pour voir le tarif du repère N° 44
45 - RONDELLECliquez ici pour voir le tarif du repère N° 45
46 - CARTE DE DOUBLE CAPTEUR DE LEVAGECliquez ici pour voir le tarif du repère N° 46
47 - MOTEUR DE REGLAGE DE LA HAUTEURCliquez ici pour voir le tarif du repère N° 47
48 - SUPPORTCliquez ici pour voir le tarif du repère N° 48
49 - VIS M3X6Cliquez ici pour voir le tarif du repère N° 49
50 - ANNEAUCliquez ici pour voir le tarif du repère N° 50
51 - RONDELLECliquez ici pour voir le tarif du repère N° 51
52 - CAPOTCliquez ici pour voir le tarif du repère N° 52
53 - VISCliquez ici pour voir le tarif du repère N° 53
54 - MOTEUR D ENTRAINEMENTCliquez ici pour voir le tarif du repère N° 54
55 - VISCliquez ici pour voir le tarif du repère N° 55
56 - ANNEAU DE RETENUECliquez ici pour voir le tarif du repère N° 56
57 - ROULEMENT A BILLESCliquez ici pour voir le tarif du repère N° 57
58 - DOUILLE DE RETENUE DE ROULEMENTCliquez ici pour voir le tarif du repère N° 58
59 - JOINT HUILECliquez ici pour voir le tarif du repère N° 59
60 - CACHE LATERAL GAUCHECliquez ici pour voir le tarif du repère N° 60
61 - CAPOT DE PROTECTION GAUCHECliquez ici pour voir le tarif du repère N° 61
62 - CARTE DE CONTROLE USBCliquez ici pour voir le tarif du repère N° 62
63 - SUPPORT CAPTEUR DE COLLISIONCliquez ici pour voir le tarif du repère N° 63
64 - CARTE DU CAPTEUR DE COLLISION FRONTALECliquez ici pour voir le tarif du repère N° 64
65 - BANDE D ETANCHEITECliquez ici pour voir le tarif du repère N° 65
67 - CARTE DE GESTION DE LA TRACTION ARRIERECliquez ici pour voir le tarif du repère N° 67
68 - BANDE D ETANCHEITECliquez ici pour voir le tarif du repère N° 68
69 - JOINT MOUSSECliquez ici pour voir le tarif du repère N° 69
70 - RONDELLECliquez ici pour voir le tarif du repère N° 70
71 - CONTRE-ECROUCliquez ici pour voir le tarif du repère N° 71
75 - COUSSINCliquez ici pour voir le tarif du repère N° 75
86 - PACK BATTERIE -LI-ION. 6.0AH. 20V EUCliquez ici pour voir le tarif du repère N° 86
87 - PLAQUE DE FIXATION BATTERIECliquez ici pour voir le tarif du repère N° 87
88 - BANDE D ETANCHEITECliquez ici pour voir le tarif du repère N° 88
106 - CONNECTEUR ETANCHECliquez ici pour voir le tarif du repère N° 106
107 - RONDELLECliquez ici pour voir le tarif du repère N° 107
108 - ASSEMBLAGE DE LA CAMERA BINOCULAIRECliquez ici pour voir le tarif du repère N° 108
109 - ANNEAU D ETANCHEITECliquez ici pour voir le tarif du repère N° 109
110 - VISCliquez ici pour voir le tarif du repère N° 110
111 - VIS M3X8Cliquez ici pour voir le tarif du repère N° 111
112 - ANNEAU D ETANCHEITECliquez ici pour voir le tarif du repère N° 112
113 - MODULE D ECLAIRAGECliquez ici pour voir le tarif du repère N° 113
114 - SUPPORTCliquez ici pour voir le tarif du repère N° 114
115 - VIS M3X8Cliquez ici pour voir le tarif du repère N° 115
116 - SUPPORT WIFICliquez ici pour voir le tarif du repère N° 116
117 - CARTE DE LA CAMERA -4X4-Cliquez ici pour voir le tarif du repère N° 117
118 - PLAQUE THERMIQUECliquez ici pour voir le tarif du repère N° 118
119 - JOINT DU SUPPORT CAMERACliquez ici pour voir le tarif du repère N° 119
120 - DISSIPATEUR THERMIQUECliquez ici pour voir le tarif du repère N° 120
203 - ASSEMBLAGE CHASSIS AVANTCliquez ici pour voir le tarif du repère N° 203
204 - ASSEMBLAGE CHASSIS ARRIERECliquez ici pour voir le tarif du repère N° 204
206 - COUVERCLE DE LA BATTERIECliquez ici pour voir le tarif du repère N° 206
207 - ROUE AVANTCliquez ici pour voir le tarif du repère N° 207
208 - ASSEMBLAGE DU BUMPERCliquez ici pour voir le tarif du repère N° 208
211 - PORT DE CHARGECliquez ici pour voir le tarif du repère N° 211

Identifier une pièce détachée KRESS KR283E

Cette vue éclatée correspond au modèle KRESS KR283E et présente les différents composants associés à la planche « chassis /batterie / roue av ». Elle permet de retrouver plus facilement une pièce grâce à son emplacement sur le schéma et à son numéro de repère.

70 repères de pièces sont associés à cette vue éclatée. La liste permet notamment de retrouver bande d etancheite, assemblage du pivot central et joint huile.

Comment identifier une pièce sur cette vue éclatée ?

Pour identifier une pièce, commencez par repérer son emplacement sur la vue éclatée. Notez ensuite le numéro indiqué à côté du composant et recherchez ce même repère dans la liste des pièces.
