Robot de tonte KR236E
Pièces détachées et vue éclatée Kress : Chassis inferieur

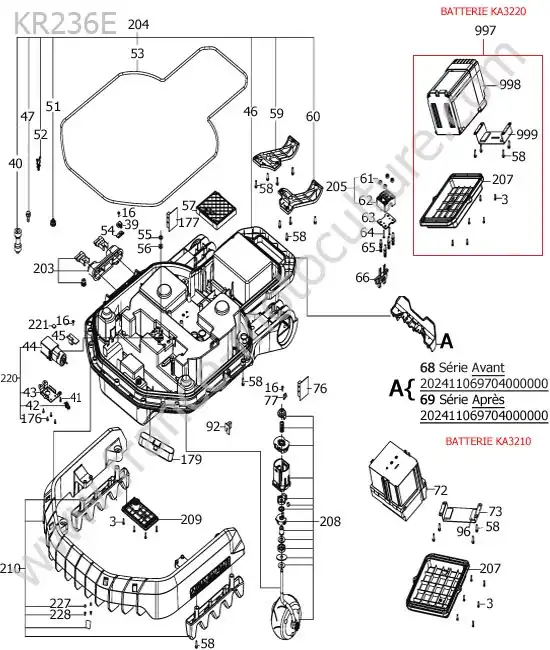

Vue éclatée (Chassis inferieur) pour KRESS - KR236E

3 - VISCliquez ici pour voir le tarif du repère N° 3
16 - VISCliquez ici pour voir le tarif du repère N° 16
39 - PLAQUE D APPUICliquez ici pour voir le tarif du repère N° 39
40 - PIED PIVOTANTCliquez ici pour voir le tarif du repère N° 40
41 - VISCliquez ici pour voir le tarif du repère N° 41
42 - CABLE DU MOTEUR DE REGLAGE DE LA HAUTEURCliquez ici pour voir le tarif du repère N° 42
43 - SUPPORTCliquez ici pour voir le tarif du repère N° 43
44 - MOTEUR DE REGLAGE DE LA HAUTEURCliquez ici pour voir le tarif du repère N° 44
45 - CARTE DE CONTROLE USBCliquez ici pour voir le tarif du repère N° 45
46 - BASECliquez ici pour voir le tarif du repère N° 46
47 - BOULONCliquez ici pour voir le tarif du repère N° 47
51 - ASSEMBLAGE DE LA VALVECliquez ici pour voir le tarif du repère N° 51
52 - CLIPCliquez ici pour voir le tarif du repère N° 52
53 - BANDE D ETANCHEITECliquez ici pour voir le tarif du repère N° 53
54 - CARTE DE CAPTEUR A EFFET HALL DE COLLISIONCliquez ici pour voir le tarif du repère N° 54
55 - RONDELLECliquez ici pour voir le tarif du repère N° 55
56 - ANNEAUCliquez ici pour voir le tarif du repère N° 56
57 - CARTE MERECliquez ici pour voir le tarif du repère N° 57
58 - VISCliquez ici pour voir le tarif du repère N° 58
59 - CAPOT DROITCliquez ici pour voir le tarif du repère N° 59
60 - CAPOT GAUCHECliquez ici pour voir le tarif du repère N° 60
61 - ECROUCliquez ici pour voir le tarif du repère N° 61
62 - BLOC DE FIXATIONCliquez ici pour voir le tarif du repère N° 62
63 - PLAQUE D APPUICliquez ici pour voir le tarif du repère N° 63
64 - VISCliquez ici pour voir le tarif du repère N° 64
65 - VISCliquez ici pour voir le tarif du repère N° 65
66 - CABLE D ALIMENTATIONCliquez ici pour voir le tarif du repère N° 66
68 - PLAQUE DE PROTECTION DU PARE-CHOCS ARRIERECliquez ici pour voir le tarif du repère N° 68
69 - PLAQUE ARRIERE DE PROTECTION CONTRE LES CHOCSCliquez ici pour voir le tarif du repère N° 69
72 - PACK BATTERIE-LI-ION.10.0AH.20V- KA3210 Cliquez ici pour voir le tarif du repère N° 72
73 - PLAQUE D APPUICliquez ici pour voir le tarif du repère N° 73
76 - CARTE DE L ENTRAINEMENT GAUCHECliquez ici pour voir le tarif du repère N° 76
77 - CARTE DU CAPTEUR A EFFET HALL DU VOLETCliquez ici pour voir le tarif du repère N° 77
92 - CAPTEUR DE LEVAGECliquez ici pour voir le tarif du repère N° 92
96 - MOUSSECliquez ici pour voir le tarif du repère N° 96
176 - VISCliquez ici pour voir le tarif du repère N° 176
177 - CARTE DE L ENTRAINEMENT DROITCliquez ici pour voir le tarif du repère N° 177
179 - MODULE MAGNETIQUECliquez ici pour voir le tarif du repère N° 179
203 - CABLE DE CHARGECliquez ici pour voir le tarif du repère N° 203
204 - ENSEMBLE BASECliquez ici pour voir le tarif du repère N° 204
205 - BLOC DE MONTAGECliquez ici pour voir le tarif du repère N° 205
207 - COUVERCLE DE LA BATTERIECliquez ici pour voir le tarif du repère N° 207
208 - ROUE AVANTCliquez ici pour voir le tarif du repère N° 208
209 - CAPOTCliquez ici pour voir le tarif du repère N° 209
210 - ASSEMBLAGE DU PARE-CHOCS AVANTCliquez ici pour voir le tarif du repère N° 210
220 - MOTEUR DE REGLAGE DE LA HAUTEURCliquez ici pour voir le tarif du repère N° 220
221 - MOUSSECliquez ici pour voir le tarif du repère N° 221
227 - AIMANTCliquez ici pour voir le tarif du repère N° 227
228 - VISCliquez ici pour voir le tarif du repère N° 228
997 - KIT COMPLET KA3220Cliquez ici pour voir le tarif du repère N° 997
998 - BATTERIE -LI-ION.20AH.20V- KA3220Cliquez ici pour voir le tarif du repère N° 998
999 - PLAQUE D APPUICliquez ici pour voir le tarif du repère N° 999

Identifier une pièce détachée KRESS KR236E

La vue éclatée du KRESS KR236E permet ici d’identifier les composants de la section « chassis inferieur ». Les numéros indiqués sur le schéma correspondent aux repères utilisés dans la liste des pièces détachées.

Cette planche comporte 52 repères de pièces référencés. Parmi les éléments présents figurent notamment pied pivotant, carte de capteur a effet hall de collision et support.

Comment identifier une pièce sur cette vue éclatée ?

La vue éclatée facilite le repérage des composants grâce aux numéros associés à chaque élément. Une fois le repère identifié sur le schéma, il suffit de le retrouver dans la liste pour vérifier la désignation de la pièce.

Vérifier une pièce avant commande

Pour éviter une erreur lors de la commande, comparez le modèle de votre machine avec celui indiqué sur cette planche et vérifiez également le numéro de repère et la désignation de la pièce recherchée.
