Robot Automower 310
Pièces détachées et vue éclatée Husqvarna : CHASSIS INFERIEUR 1

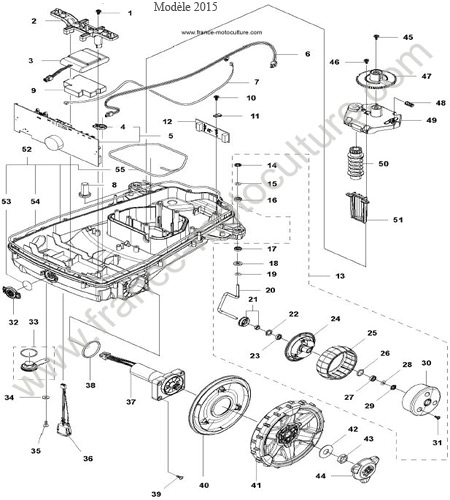

Vue éclatée (CHASSIS INFERIEUR 1) pour HUSQVARNA - 310

1 - VISCliquez ici pour voir le tarif du repère N° 1
2 - SUPPORTCliquez ici pour voir le tarif du repère N° 2
3 - BATTERY LI-ION 18VCliquez ici pour voir le tarif du repère N° 3
4 - COLLIER DE SERRAGECliquez ici pour voir le tarif du repère N° 4
5 - CIRCUIT IMPRIME COMPLETCliquez ici pour voir le tarif du repère N° 5
6 - CABLAGECliquez ici pour voir le tarif du repère N° 6
7 - CABLECliquez ici pour voir le tarif du repère N° 7
8 - COLONNECliquez ici pour voir le tarif du repère N° 8
9 - POIDSCliquez ici pour voir le tarif du repère N° 9
10 - VISCliquez ici pour voir le tarif du repère N° 10
11 - COUVERCLECliquez ici pour voir le tarif du repère N° 11
12 - CIRCUIT IMPRIMECliquez ici pour voir le tarif du repère N° 12
13 - KIT ROUESCliquez ici pour voir le tarif du repère N° 13
14 - RONDELLE DE BLOCAGECliquez ici pour voir le tarif du repère N° 14
15 - RONDELLECliquez ici pour voir le tarif du repère N° 15
16 - ROULEMENTCliquez ici pour voir le tarif du repère N° 16
17 - ROULEMENTCliquez ici pour voir le tarif du repère N° 17
18 - RONDELLECliquez ici pour voir le tarif du repère N° 18
19 - RONDELLECliquez ici pour voir le tarif du repère N° 19
20 - AXECliquez ici pour voir le tarif du repère N° 20
21 - COUVERCLECliquez ici pour voir le tarif du repère N° 21
22 - JOINTCliquez ici pour voir le tarif du repère N° 22
23 - ROULEMENTCliquez ici pour voir le tarif du repère N° 23
24 - ROUECliquez ici pour voir le tarif du repère N° 24
25 - BANDAGE ROUE AVANTCliquez ici pour voir le tarif du repère N° 25
26 - JOINT TORIQUECliquez ici pour voir le tarif du repère N° 26
27 - ROULEMENTCliquez ici pour voir le tarif du repère N° 27
28 - RONDELLECliquez ici pour voir le tarif du repère N° 28
29 - RONDELLE DE BLOCAGECliquez ici pour voir le tarif du repère N° 29
30 - ROUECliquez ici pour voir le tarif du repère N° 30
31 - VISCliquez ici pour voir le tarif du repère N° 31
32 - CARTERCliquez ici pour voir le tarif du repère N° 32
33 - BOUCHONCliquez ici pour voir le tarif du repère N° 33
34 - RONDELLECliquez ici pour voir le tarif du repère N° 34
35 - VISCliquez ici pour voir le tarif du repère N° 35
36 - INTERRUPTEUR MACliquez ici pour voir le tarif du repère N° 36
37 - MOTEUR ROUECliquez ici pour voir le tarif du repère N° 37
38 - JOINTCliquez ici pour voir le tarif du repère N° 38
39 - VISCliquez ici pour voir le tarif du repère N° 39
40 - CARTERCliquez ici pour voir le tarif du repère N° 40
41 - ROUE ARRIERECliquez ici pour voir le tarif du repère N° 41
42 - RONDELLECliquez ici pour voir le tarif du repère N° 42
43 - ECROUCliquez ici pour voir le tarif du repère N° 43
44 - ENJOLIVEURCliquez ici pour voir le tarif du repère N° 44
45 - VISCliquez ici pour voir le tarif du repère N° 45
46 - VISCliquez ici pour voir le tarif du repère N° 46
47 - ENGRENAGECliquez ici pour voir le tarif du repère N° 47
48 - RESSORTCliquez ici pour voir le tarif du repère N° 48
49 - CARTERCliquez ici pour voir le tarif du repère N° 49
50 - PIGNONCliquez ici pour voir le tarif du repère N° 50
51 - KIT COUVERCLECliquez ici pour voir le tarif du repère N° 51
52 - CHASSISCliquez ici pour voir le tarif du repère N° 52
53 - KIT 10 PIECESCliquez ici pour voir le tarif du repère N° 53
54 - JOINTCliquez ici pour voir le tarif du repère N° 54
55 - JOINTCliquez ici pour voir le tarif du repère N° 55

Identifier une pièce détachée HUSQVARNA 310

Cette vue éclatée correspond au modèle HUSQVARNA 310 et présente les différents composants associés à la planche « chassis inferieur 1 ». Elle permet de retrouver plus facilement une pièce grâce à son emplacement sur le schéma et à son numéro de repère.

55 repères de pièces sont associés à cette vue éclatée. La liste permet notamment de retrouver support, collier de serrage et kit 10 pieces.

Comment identifier une pièce sur cette vue éclatée ?

La vue éclatée facilite le repérage des composants grâce aux numéros associés à chaque élément. Une fois le repère identifié sur le schéma, il suffit de le retrouver dans la liste pour vérifier la désignation de la pièce.

Vérifier une pièce avant commande

Avant de commander une pièce, il est recommandé de vérifier la marque, le modèle exact de la machine, le numéro de repère et la désignation indiquée dans la liste. Ces informations permettent de limiter les erreurs d’identification.
