Tronconneuses MS172 C-BE
Pièces détachées et vue éclatée Stihl : Lanceur / allumage

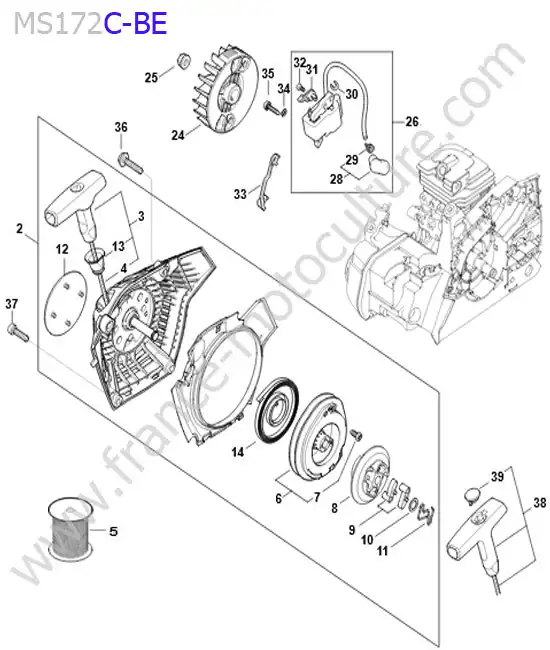

Vue éclatée (Lanceur / allumage) pour STIHL - MS172-2

2 - CARTER DE VENTILATEUR AVEC LANCEURCliquez ici pour voir le tarif du repère N° 2
3 - POIGNEE AVEC CABLE DE LANCEMENTCliquez ici pour voir le tarif du repère N° 3
4 - CABLE LANCEMENT 910 MMCliquez ici pour voir le tarif du repère N° 4
5 - CABLE DE LANCEMENTCliquez ici pour voir le tarif du repère N° 5
6 - POULIE A CABLECliquez ici pour voir le tarif du repère N° 6
7 - VIS CYLINDRIQUE Cliquez ici pour voir le tarif du repère N° 7
8 - ENTRAINEURCliquez ici pour voir le tarif du repère N° 8
9 - CLIQUETCliquez ici pour voir le tarif du repère N° 9
10 - RONDELLECliquez ici pour voir le tarif du repère N° 10
11 - RESSORTCliquez ici pour voir le tarif du repère N° 11
12 - PLAQUE MATRICULE MS 172 CCliquez ici pour voir le tarif du repère N° 12
13 - DOUILLECliquez ici pour voir le tarif du repère N° 13
14 - RESSORT DE RAPPELCliquez ici pour voir le tarif du repère N° 14
19 - POIGNEECliquez ici pour voir le tarif du repère N° 19
24 - ROTORCliquez ici pour voir le tarif du repère N° 24
25 - ECROUCliquez ici pour voir le tarif du repère N° 25
26 - MODULE D ALLUMAGECliquez ici pour voir le tarif du repère N° 26
28 - CONTACT DE CABLE D ALLUMAGECliquez ici pour voir le tarif du repère N° 28
29 - RESSORT COUDECliquez ici pour voir le tarif du repère N° 29
30 - ATTACHE DE CABLECliquez ici pour voir le tarif du repère N° 30
31 - ATTACHE DE CABLECliquez ici pour voir le tarif du repère N° 31
32 - VIS Cliquez ici pour voir le tarif du repère N° 32
33 - PIECE ISOLANTECliquez ici pour voir le tarif du repère N° 33
34 - RONDELLECliquez ici pour voir le tarif du repère N° 34
35 - VISCliquez ici pour voir le tarif du repère N° 35
36 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 36
37 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 37
38 - POIGNEE ELASTOSTART DIAM. 3 MMCliquez ici pour voir le tarif du repère N° 38
39 - CAPUCHONCliquez ici pour voir le tarif du repère N° 39

Identifier une pièce détachée STIHL MS172-2

Cette vue éclatée correspond au modèle STIHL MS172 C-BE et présente les différents composants associés à la planche « lanceur / allumage ». Elle permet de retrouver plus facilement une pièce grâce à son emplacement sur le schéma et à son numéro de repère.

La liste associée à cette planche comprend 29 repères de pièces référencés. Elle permet notamment de retrouver cable lancement 910 mm, cliquet et carter de ventilateur avec lanceur.

Comment identifier une pièce sur cette vue éclatée ?

Pour identifier une pièce, commencez par repérer son emplacement sur la vue éclatée. Notez ensuite le numéro indiqué à côté du composant et recherchez ce même repère dans la liste des pièces.
