Accueil > Stihl > Tronconneuses > Tous les modèles MS170 > Pièces détachées MS170-2MIX > Piston / vilebrequin / cylindre

Tronconneuses MS170-2MIX
Pièces détachées et vue éclatée Stihl : Piston / vilebrequin / cylindre

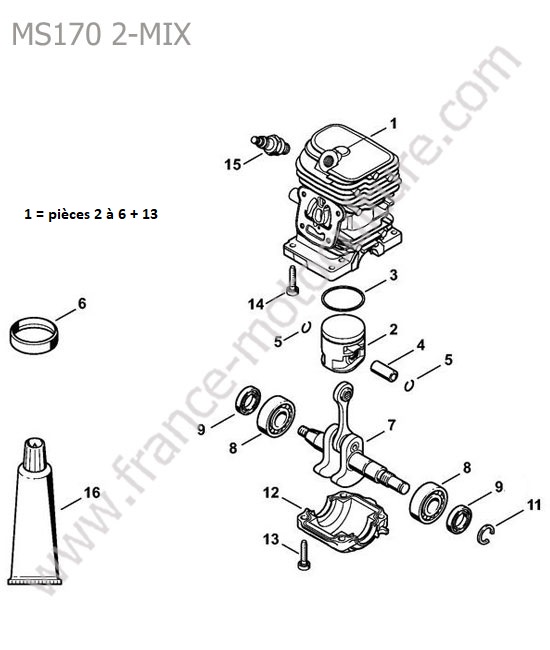

Vue éclatée (Piston / vilebrequin / cylindre) pour STIHL - MS170-2MIX

1 - CYLINDRE+PISTON D37/MS170 2MIX	Cliquez ici pour voir le tarif du repère N° 1
2 - PISTON COMPLET D.37 MM	Cliquez ici pour voir le tarif du repère N° 2
3 - SEGMENT PISTON D.37X1.2 MM	Cliquez ici pour voir le tarif du repère N° 3
4 - AXE DU PISTON 10X6.5X23	Cliquez ici pour voir le tarif du repère N° 4
5 - CIRCLIPS C10	Cliquez ici pour voir le tarif du repère N° 5
7 - VILEBREQUIN 018	Cliquez ici pour voir le tarif du repère N° 7
8 - ROULEMENT A BILLE 6002	Cliquez ici pour voir le tarif du repère N° 8
9 - BAGUE ETANCHE 15X25X5	Cliquez ici pour voir le tarif du repère N° 9
11 - CIRCLIPS	Cliquez ici pour voir le tarif du repère N° 11
12 - CARTER INFERIEUR	Cliquez ici pour voir le tarif du repère N° 12
13 - VIS CYLINDRIQUE	Cliquez ici pour voir le tarif du repère N° 13
14 - VIS CYLINDRIQUE	Cliquez ici pour voir le tarif du repère N° 14
15 - BOUGIE	Cliquez ici pour voir le tarif du repère N° 15
16 - TUBE PATE ETANCHE	Cliquez ici pour voir le tarif du repère N° 16

Identifier une pièce détachée STIHL MS170-2MIX

La vue éclatée du STIHL MS170-2MIX permet ici d’identifier les composants de la section « piston / vilebrequin / cylindre ». Les numéros indiqués sur le schéma correspondent aux repères utilisés dans la liste des pièces détachées.

Cette planche comporte 14 repères de pièces référencés. Parmi les éléments présents figurent notamment piston complet d.37 mm, roulement a bille 6002 et vilebrequin 018.

Comment identifier une pièce sur cette vue éclatée ?

Lorsque vous recherchez une pièce, utilisez en priorité le schéma pour identifier sa position. Le numéro de repère permet ensuite de retrouver l’élément correspondant dans la liste située avec la vue éclatée.

Vérifier une pièce avant commande

Pour éviter une erreur lors de la commande, comparez le modèle de votre machine avec celui indiqué sur cette planche et vérifiez également le numéro de repère et la désignation de la pièce recherchée.

L’expertise France Motoculture

Chez France Motoculture, la recherche de pièces détachées fait partie de notre activité quotidienne. Notre expérience dans le domaine de la motoculture nous amène à comparer les informations disponibles sur les vues éclatées, les repères, les désignations et les modèles de machines afin de fiabiliser l’identification d’un composant avant sa commande.

Les pièces proposées sont d'origine STIHL (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 4 à 8 jours pour les pièces STIHL. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par STIHL. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.

Besoin d’aide pour rechercher une pièce ou pour confirmer votre sélection ? Notre équipe est à votre disposition pour vous accompagner via notre page de contact (envoi photo possible) ou par téléphone au 02 61 70 01 60

Découvrez également les autres versions de cette même gamme MS170 :

MS170
