Robot de tonte KR171E
Pièces détachées et vue éclatée Kress : Chassis inferieur

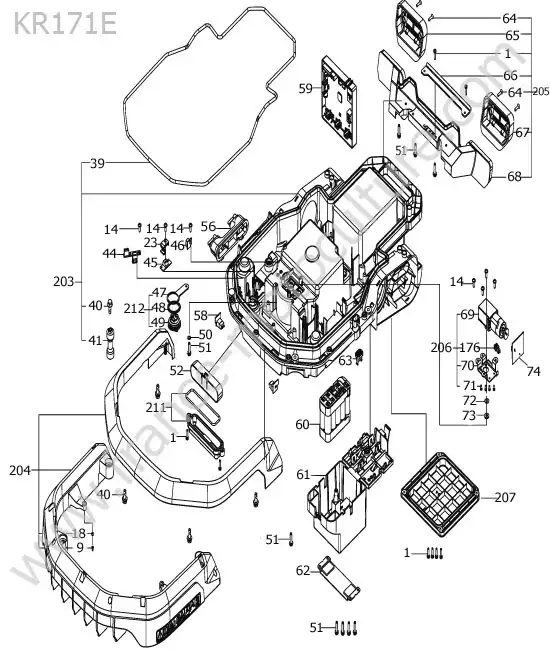

Vue éclatée (Chassis inferieur) pour KRESS - KR171E

1 - VISCliquez ici pour voir le tarif du repère N° 1
9 - VISCliquez ici pour voir le tarif du repère N° 9
14 - VISCliquez ici pour voir le tarif du repère N° 14
18 - AIMANTCliquez ici pour voir le tarif du repère N° 18
23 - PLAQUE D APPUICliquez ici pour voir le tarif du repère N° 23
39 - BANDE D ETANCHEITECliquez ici pour voir le tarif du repère N° 39
40 - BOULONCliquez ici pour voir le tarif du repère N° 40
41 - PIED PIVOTANTCliquez ici pour voir le tarif du repère N° 41
44 - CARTE DE CONTROLE USBCliquez ici pour voir le tarif du repère N° 44
45 - CARTE DE CAPTEUR A EFFET HALL DE COLLISIONCliquez ici pour voir le tarif du repère N° 45
46 - CARTE DU CAPTEUR A EFFET HALL DU VOLETCliquez ici pour voir le tarif du repère N° 46
47 - PLAQUE DE CONNEXIONCliquez ici pour voir le tarif du repère N° 47
48 - RONDELLE ETANCHECliquez ici pour voir le tarif du repère N° 48
49 - BOUTONCliquez ici pour voir le tarif du repère N° 49
50 - RONDELLECliquez ici pour voir le tarif du repère N° 50
51 - VISCliquez ici pour voir le tarif du repère N° 51
52 - MODULE MAGNETIQUECliquez ici pour voir le tarif du repère N° 52
56 - CABLE DE CHARGECliquez ici pour voir le tarif du repère N° 56
58 - CAPTEUR DE LEVAGECliquez ici pour voir le tarif du repère N° 58
59 - CARTE MERE -SANS WIFI- 16.4Cliquez ici pour voir le tarif du repère N° 59
60 - BATTERIE -LI-ION. 4AH. 20V-KA3024Cliquez ici pour voir le tarif du repère N° 60
61 - SUPPORTCliquez ici pour voir le tarif du repère N° 61
62 - PLAQUE D APPUICliquez ici pour voir le tarif du repère N° 62
63 - CABLE DU DETECTEUR DE PLUIECliquez ici pour voir le tarif du repère N° 63
64 - VISCliquez ici pour voir le tarif du repère N° 64
65 - PLAQUE DE PARE-CHOCS ARRIERE DROITECliquez ici pour voir le tarif du repère N° 65
66 - PLAQUE DE RENFORT DE PARE-CHOCSCliquez ici pour voir le tarif du repère N° 66
67 - PLAQUE ARRIERE GAUCHE DE PROTECTION CONTRE LES CHOCSCliquez ici pour voir le tarif du repère N° 67
68 - PLAQUE DE PROTECTION DU PARE-CHOCS ARRIERECliquez ici pour voir le tarif du repère N° 68
69 - MOTEUR DE REGLAGE DE LA HAUTEURCliquez ici pour voir le tarif du repère N° 69
70 - SUPPORTCliquez ici pour voir le tarif du repère N° 70
71 - VISCliquez ici pour voir le tarif du repère N° 71
72 - RONDELLECliquez ici pour voir le tarif du repère N° 72
73 - ANNEAUCliquez ici pour voir le tarif du repère N° 73
74 - REGLAGE DE LA HAUTEUR CARTE DE CIRCUIT IMPRIME DE CHARGEMENTCliquez ici pour voir le tarif du repère N° 74
176 - CABLE DU MOTEUR DE REGLAGE DE LA HAUTEURCliquez ici pour voir le tarif du repère N° 176
203 - BASECliquez ici pour voir le tarif du repère N° 203
204 - PARE-CHOC AVANTCliquez ici pour voir le tarif du repère N° 204
205 - PARE-CHOCS ARRIERECliquez ici pour voir le tarif du repère N° 205
206 - MOTEUR DE REGLAGE DE LA HAUTEURCliquez ici pour voir le tarif du repère N° 206
207 - CAPOT BATTERIECliquez ici pour voir le tarif du repère N° 207
211 - CAPOTCliquez ici pour voir le tarif du repère N° 211
212 - CONNECTEUR ETANCHECliquez ici pour voir le tarif du repère N° 212

Identifier une pièce détachée KRESS KR171E

Pour le KRESS KR171E, cette vue éclatée détaille les composants associés à la section « chassis inferieur ». Chaque élément identifié sur le schéma peut être retrouvé dans la liste des pièces grâce à son numéro de repère.

La liste associée à cette planche comprend 43 repères de pièces référencés. Elle permet notamment de retrouver carte de capteur a effet hall de collision, aimant et pied pivotant.

Comment identifier une pièce sur cette vue éclatée ?

Chaque composant représenté sur la planche est associé à un numéro de repère. En vous reportant à ce numéro dans la liste, vous pouvez retrouver la désignation correspondant à l’élément recherché.

Vérifier une pièce avant commande

Une identification précise passe par la comparaison du modèle de la machine avec les informations de la vue éclatée. Le repère et la désignation de la pièce doivent également être contrôlés avant validation de la commande.
