Tronconneuses MS172 C-BE
Pièces détachées et vue éclatée Stihl : Vilebrequin / cylindre / piston

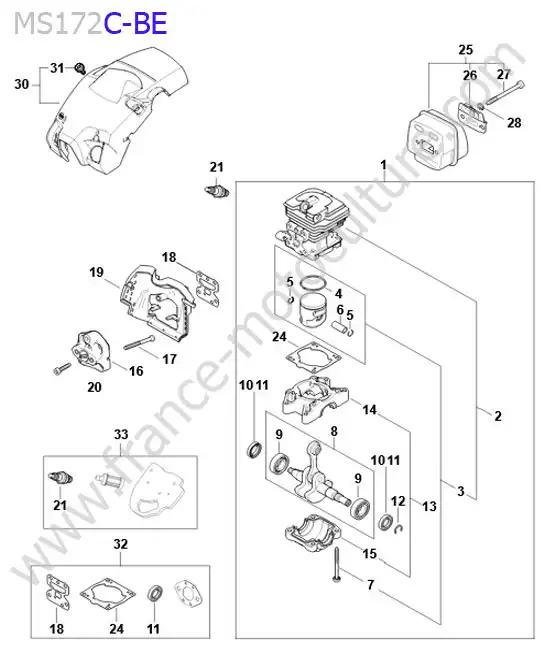

Vue éclatée (Vilebrequin / cylindre / piston) pour STIHL - MS172-2

1 - BLOC MOTEURCliquez ici pour voir le tarif du repère N° 1
2 - CYLINDRE AVEC PISTONCliquez ici pour voir le tarif du repère N° 2
3 - PISTON Cliquez ici pour voir le tarif du repère N° 3
4 - SEGMENT DE PISTONCliquez ici pour voir le tarif du repère N° 4
5 - CIRCLIPS Cliquez ici pour voir le tarif du repère N° 5
6 - AXE DU PISTONCliquez ici pour voir le tarif du repère N° 6
7 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 7
8 - VILEBREQUIN AVEC ROULEMENTCliquez ici pour voir le tarif du repère N° 8
9 - ROULEMENT A BILLECliquez ici pour voir le tarif du repère N° 9
10 - BAGUE ETANCHECliquez ici pour voir le tarif du repère N° 10
11 - BAGUE ETANCHEITECliquez ici pour voir le tarif du repère N° 11
12 - CIRCLIP Cliquez ici pour voir le tarif du repère N° 12
13 - CARTER DE VILEBREQUINCliquez ici pour voir le tarif du repère N° 13
14 - CARTER SUPERIEURCliquez ici pour voir le tarif du repère N° 14
15 - CARTER INFERIEURCliquez ici pour voir le tarif du repère N° 15
16 - BRIDE INTERMEDIAIRECliquez ici pour voir le tarif du repère N° 16
17 - VIS A SIX PANSCliquez ici pour voir le tarif du repère N° 17
18 - JOINTCliquez ici pour voir le tarif du repère N° 18
19 - DEFLECTEUR D AIRCliquez ici pour voir le tarif du repère N° 19
20 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 20
21 - BOUGIE Cliquez ici pour voir le tarif du repère N° 21
24 - JOINT DE CYLINDRECliquez ici pour voir le tarif du repère N° 24
25 - SILENCIEUXCliquez ici pour voir le tarif du repère N° 25
26 - COUVERCLE DE SILENCIEUXCliquez ici pour voir le tarif du repère N° 26
27 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 27
28 - RONDELLE DE SERRAGECliquez ici pour voir le tarif du repère N° 28
30 - CAPOTCliquez ici pour voir le tarif du repère N° 30
31 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 31
32 - JEU DE JOINTSCliquez ici pour voir le tarif du repère N° 32
33 - KIT DE MAINTENANCE 18Cliquez ici pour voir le tarif du repère N° 33

Identifier une pièce détachée STIHL MS172-2

La vue éclatée du STIHL MS172 C-BE permet ici d’identifier les composants de la section « vilebrequin / cylindre / piston ». Les numéros indiqués sur le schéma correspondent aux repères utilisés dans la liste des pièces détachées.

Cette planche comporte 30 repères de pièces référencés. Parmi les éléments présents figurent notamment jeu de joints, segment de piston et piston .

Comment identifier une pièce sur cette vue éclatée ?

La recherche d’une pièce s’effectue en deux étapes : localiser d’abord le composant sur le schéma, puis relever son numéro de repère afin de retrouver sa désignation dans la liste correspondante.

Vérifier une pièce avant commande

Avant de commander une pièce, il est recommandé de vérifier la marque, le modèle exact de la machine, le numéro de repère et la désignation indiquée dans la liste. Ces informations permettent de limiter les erreurs d’identification.

L’expertise France Motoculture

L’expérience acquise par France Motoculture dans la pièce détachée motoculture nous permet d’accompagner les recherches qui nécessitent de croiser plusieurs informations. Un modèle, une vue éclatée, un numéro de repère ou une désignation constituent autant d’éléments que nous pouvons comparer pour rechercher la pièce correspondant à la machine concernée.

Distributeur officiel STIHLLes pièces proposées sont d'origine STIHL (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 1 à 3 jours pour les pièces STIHL. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par STIHL. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.

Besoin d’aide pour rechercher une pièce ou pour confirmer votre sélection ? Notre équipe est à votre disposition pour vous accompagner via notre page de contact (envoi photo possible) ou par téléphone au 02 61 70 01 60
