Robot de tonte KR233E
Pièces détachées et vue éclatée Kress : Chassis inferieur

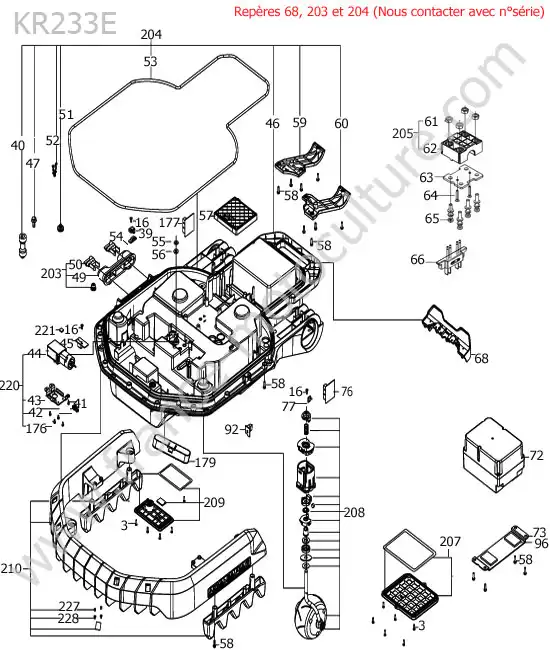

Vue éclatée (Chassis inferieur) pour KRESS - KR233E

3 - VISCliquez ici pour voir le tarif du repère N° 3
16 - VISCliquez ici pour voir le tarif du repère N° 16
39 - PLAQUE D APPUICliquez ici pour voir le tarif du repère N° 39
40 - PIED PIVOTANTCliquez ici pour voir le tarif du repère N° 40
41 - VISCliquez ici pour voir le tarif du repère N° 41
42 - CABLE DU MOTEUR DE REGLAGE DE LA HAUTEURCliquez ici pour voir le tarif du repère N° 42
43 - SUPPORTCliquez ici pour voir le tarif du repère N° 43
44 - MOTEUR DE REGLAGE DE LA HAUTEURCliquez ici pour voir le tarif du repère N° 44
45 - CARTE DE CONTROLE USBCliquez ici pour voir le tarif du repère N° 45
46 - BASECliquez ici pour voir le tarif du repère N° 46
47 - BOULONCliquez ici pour voir le tarif du repère N° 47
49 - SIEGE DE SUPPORTCliquez ici pour voir le tarif du repère N° 49
50 - BLOC DE MONTAGECliquez ici pour voir le tarif du repère N° 50
51 - ASSEMBLAGE DE LA VALVECliquez ici pour voir le tarif du repère N° 51
52 - CLIPCliquez ici pour voir le tarif du repère N° 52
53 - BANDE D ETANCHEITECliquez ici pour voir le tarif du repère N° 53
54 - CARTE DE CAPTEUR A EFFET HALL DE COLLISIONCliquez ici pour voir le tarif du repère N° 54
55 - RONDELLECliquez ici pour voir le tarif du repère N° 55
56 - ANNEAUCliquez ici pour voir le tarif du repère N° 56
57 - CARTE MERE -SANS WIFI- 16.4Cliquez ici pour voir le tarif du repère N° 57
58 - VISCliquez ici pour voir le tarif du repère N° 58
59 - CAPOT DROITCliquez ici pour voir le tarif du repère N° 59
60 - CAPOT GAUCHECliquez ici pour voir le tarif du repère N° 60
61 - ECROUCliquez ici pour voir le tarif du repère N° 61
62 - BLOC DE FIXATIONCliquez ici pour voir le tarif du repère N° 62
63 - PLAQUE D APPUICliquez ici pour voir le tarif du repère N° 63
64 - VISCliquez ici pour voir le tarif du repère N° 64
65 - VISCliquez ici pour voir le tarif du repère N° 65
66 - CABLE D ALIMENTATIONCliquez ici pour voir le tarif du repère N° 66
72 - PACK BATTERIE -LI-ION. 10AH. 20V-EUCliquez ici pour voir le tarif du repère N° 72
73 - PLAQUE D APPUICliquez ici pour voir le tarif du repère N° 73
76 - CARTE DE L ENTRAINEMENT GAUCHECliquez ici pour voir le tarif du repère N° 76
77 - CARTE DU CAPTEUR A EFFET HALL DU VOLETCliquez ici pour voir le tarif du repère N° 77
92 - CAPTEUR DE LEVAGECliquez ici pour voir le tarif du repère N° 92
96 - MOUSSECliquez ici pour voir le tarif du repère N° 96
176 - VISCliquez ici pour voir le tarif du repère N° 176
177 - CARTE DE L ENTRAINEMENT DROITCliquez ici pour voir le tarif du repère N° 177
179 - MODULE MAGNETIQUECliquez ici pour voir le tarif du repère N° 179
205 - BLOC DE MONTAGECliquez ici pour voir le tarif du repère N° 205
207 - CAPOT BATTERIECliquez ici pour voir le tarif du repère N° 207
208 - ROUE AVANTCliquez ici pour voir le tarif du repère N° 208
209 - CAPOTCliquez ici pour voir le tarif du repère N° 209
210 - ASSEMBLAGE DU PARE-CHOCS AVANTCliquez ici pour voir le tarif du repère N° 210
220 - MOTEUR DE REGLAGE DE LA HAUTEURCliquez ici pour voir le tarif du repère N° 220
221 - MOUSSECliquez ici pour voir le tarif du repère N° 221
227 - AIMANTCliquez ici pour voir le tarif du repère N° 227
228 - VISCliquez ici pour voir le tarif du repère N° 228

Identifier une pièce détachée KRESS KR233E

Cette vue éclatée correspond au modèle KRESS KR233E et présente les différents composants associés à la planche « chassis inferieur ». Elle permet de retrouver plus facilement une pièce grâce à son emplacement sur le schéma et à son numéro de repère.

La liste associée à cette planche comprend 47 repères de pièces référencés. Elle permet notamment de retrouver carte de l entrainement droit, carte mere -sans wifi- 16.4 et base.

Comment identifier une pièce sur cette vue éclatée ?

La vue éclatée facilite le repérage des composants grâce aux numéros associés à chaque élément. Une fois le repère identifié sur le schéma, il suffit de le retrouver dans la liste pour vérifier la désignation de la pièce.

Vérifier une pièce avant commande

La présence d’une pièce sur une vue éclatée ne suffit pas toujours à confirmer son adaptation à une machine. Vérifiez donc attentivement la référence, le modèle concerné et les informations disponibles avant de passer commande.
