Tondeuse W721PRO
Pièces détachées et vue éclatée Kubota : Carter lame série > 21831

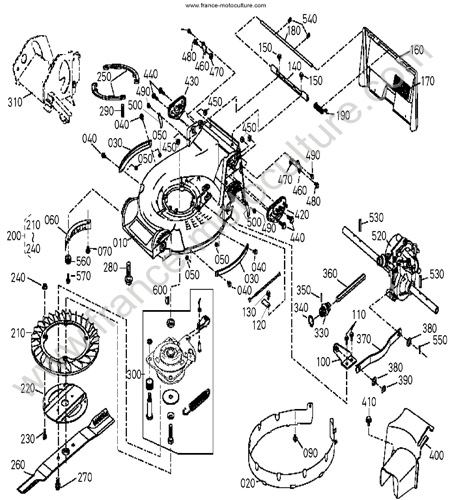

Vue éclatée (Carter lame série > 21831) pour KUBOTA - W721PRO

010 - CARTER DE TONDEUSECliquez ici pour voir le tarif du repère N° 010
020 - CEINTURE DE LAMECliquez ici pour voir le tarif du repère N° 020
030 - PROTECTIONCliquez ici pour voir le tarif du repère N° 030
040 - VIS DE FIXATIONCliquez ici pour voir le tarif du repère N° 040
050 - ECROU DE FIXATIONCliquez ici pour voir le tarif du repère N° 050
060 - COUVERCLECliquez ici pour voir le tarif du repère N° 060
070 - VISCliquez ici pour voir le tarif du repère N° 070
090 - VISCliquez ici pour voir le tarif du repère N° 090
100 - SUPPORTCliquez ici pour voir le tarif du repère N° 100
110 - VISCliquez ici pour voir le tarif du repère N° 110
120 - SUPPORTCliquez ici pour voir le tarif du repère N° 120
130 - VISCliquez ici pour voir le tarif du repère N° 130
140 - SUPPORTCliquez ici pour voir le tarif du repère N° 140
150 - VISCliquez ici pour voir le tarif du repère N° 150
160 - PROTECTIONCliquez ici pour voir le tarif du repère N° 160
170 - PROTECTION CAOUTCHOUCCliquez ici pour voir le tarif du repère N° 170
180 - ARBRECliquez ici pour voir le tarif du repère N° 180
190 - RESSORTCliquez ici pour voir le tarif du repère N° 190
200 - VENTILATEUR COMPLETCliquez ici pour voir le tarif du repère N° 200
210 - VENTILATEURCliquez ici pour voir le tarif du repère N° 210
220 - PORTE LAMECliquez ici pour voir le tarif du repère N° 220
230 - VIS DE FIXATIONCliquez ici pour voir le tarif du repère N° 230
240 - ECROUCliquez ici pour voir le tarif du repère N° 240
250 - ENTRETOISECliquez ici pour voir le tarif du repère N° 250
260 - LAME SOUFFLANTE W721 ET W821Cliquez ici pour voir le tarif du repère N° 260
270 - VIS DE LAMECliquez ici pour voir le tarif du repère N° 270
280 - VISCliquez ici pour voir le tarif du repère N° 280
290 - GOUJONCliquez ici pour voir le tarif du repère N° 290
300 - EMBRAYAGE + FREIN DE LAME N.MCliquez ici pour voir le tarif du repère N° 300
330 - CARDANCliquez ici pour voir le tarif du repère N° 330
340 - JONC ARRETCliquez ici pour voir le tarif du repère N° 340
350 - AXECliquez ici pour voir le tarif du repère N° 350
360 - ARBRECliquez ici pour voir le tarif du repère N° 360
370 - BRASCliquez ici pour voir le tarif du repère N° 370
380 - RONDELLECliquez ici pour voir le tarif du repère N° 380
390 - CIRCLIPSCliquez ici pour voir le tarif du repère N° 390
400 - PROTECTION DE CARDANCliquez ici pour voir le tarif du repère N° 400
410 - BOULONCliquez ici pour voir le tarif du repère N° 410
420 - SUPPORT GAUCHECliquez ici pour voir le tarif du repère N° 420
430 - SUPPORT DROITECliquez ici pour voir le tarif du repère N° 430
440 - BOULONCliquez ici pour voir le tarif du repère N° 440
450 - BOULONCliquez ici pour voir le tarif du repère N° 450
460 - AXE SUPPORTCliquez ici pour voir le tarif du repère N° 460
470 - BOULONCliquez ici pour voir le tarif du repère N° 470
480 - BOULONCliquez ici pour voir le tarif du repère N° 480
490 - VISCliquez ici pour voir le tarif du repère N° 490
500 - TRANSMISSION COMPLETECliquez ici pour voir le tarif du repère N° 500
520 - TOLE DE PROTECTIONCliquez ici pour voir le tarif du repère N° 520
530 - TRANSMISSION COMPLETE W721Cliquez ici pour voir le tarif du repère N° 530
540 - TRANSMISSION COMPLETE W721Cliquez ici pour voir le tarif du repère N° 540
550 - GOUPILLECliquez ici pour voir le tarif du repère N° 550
560 - COLLIERCliquez ici pour voir le tarif du repère N° 560
570 - BOULON DE FIXATIONCliquez ici pour voir le tarif du repère N° 570
600 - CLAVETTECliquez ici pour voir le tarif du repère N° 600

Identifier une pièce détachée KUBOTA W721PRO

Cette vue éclatée correspond au modèle KUBOTA W721PRO et présente les différents composants associés à la planche « carter lame série > 21831 ». Elle permet de retrouver plus facilement une pièce grâce à son emplacement sur le schéma et à son numéro de repère.

Cette planche comporte 54 repères de pièces référencés. Parmi les éléments présents figurent notamment tole de protection, support et porte lame.

Comment identifier une pièce sur cette vue éclatée ?

La recherche d’une pièce s’effectue en deux étapes : localiser d’abord le composant sur le schéma, puis relever son numéro de repère afin de retrouver sa désignation dans la liste correspondante.

Vérifier une pièce avant commande

Avant de commander une pièce, il est recommandé de vérifier la marque, le modèle exact de la machine, le numéro de repère et la désignation indiquée dans la liste. Ces informations permettent de limiter les erreurs d’identification.

L’expertise France Motoculture

Chez France Motoculture, la recherche de pièces détachées fait partie de notre activité quotidienne. Notre expérience dans le domaine de la motoculture nous amène à comparer les informations disponibles sur les vues éclatées, les repères, les désignations et les modèles de machines afin de fiabiliser l’identification d’un composant avant sa commande.

Distributeur officiel KUBOTALes pièces proposées sont d'origine KUBOTA (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 1 à 3 jours pour les pièces KUBOTA. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par KUBOTA. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.

Besoin d’aide pour rechercher une pièce ou pour confirmer votre sélection ? Notre équipe est à votre disposition pour vous accompagner via notre page de contact (envoi photo possible) ou par téléphone au 02 61 70 01 60
