Robot Automower 430V
Pièces détachées et vue éclatée Husqvarna : Chassis inferieur

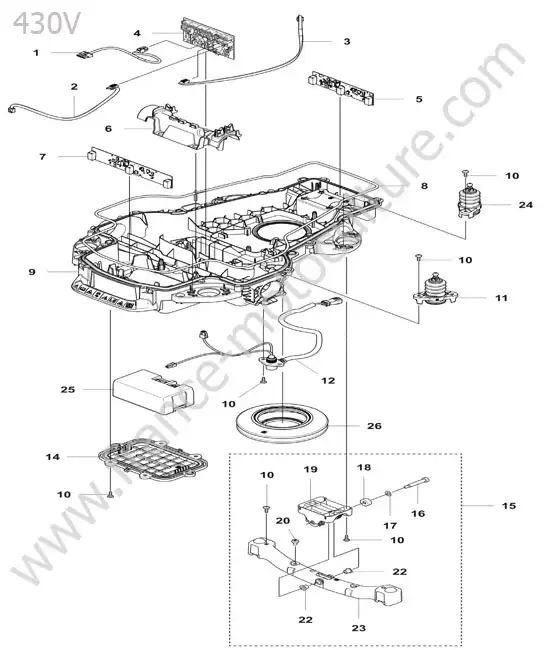

Vue éclatée (Chassis inferieur) pour HUSQVARNA - 430V

1 - CABLAGE COMPLETCliquez ici pour voir le tarif du repère N° 1
2 - CABLAGE COMPLETCliquez ici pour voir le tarif du repère N° 2
3 - CABLAGECliquez ici pour voir le tarif du repère N° 3
4 - CARTE MERE 405X/415X/435X/535Cliquez ici pour voir le tarif du repère N° 4
5 - CIRCUIT IMPRIMECliquez ici pour voir le tarif du repère N° 5
6 - SUPPORTCliquez ici pour voir le tarif du repère N° 6
7 - CARTE SIGNALCliquez ici pour voir le tarif du repère N° 7
8 - BANDE ENTANCHEITECliquez ici pour voir le tarif du repère N° 8
9 - CHASSISCliquez ici pour voir le tarif du repère N° 9
10 - VISCliquez ici pour voir le tarif du repère N° 10
11 - COLONNE ANTI COLLISION ARRIERE Cliquez ici pour voir le tarif du repère N° 11
12 - CABLE PRINCIPALCliquez ici pour voir le tarif du repère N° 12
14 - CARTERCliquez ici pour voir le tarif du repère N° 14
15 - SUPPORT ROUES NERA 430X/450XCliquez ici pour voir le tarif du repère N° 15
16 - VISCliquez ici pour voir le tarif du repère N° 16
17 - PIVOT DE L ANNEAU D ENTRETOISECliquez ici pour voir le tarif du repère N° 17
18 - BAGUECliquez ici pour voir le tarif du repère N° 18
19 - SUPPORTCliquez ici pour voir le tarif du repère N° 19
20 - AMORTISSEURCliquez ici pour voir le tarif du repère N° 20
22 - BAGUECliquez ici pour voir le tarif du repère N° 22
23 - ARBRECliquez ici pour voir le tarif du repère N° 23
24 - COLONNE ANTI COLLISION AVANTCliquez ici pour voir le tarif du repère N° 24
25 - BATTERIECliquez ici pour voir le tarif du repère N° 25
26 - SOUFFLETCliquez ici pour voir le tarif du repère N° 26

Identifier une pièce détachée HUSQVARNA 430V

La vue éclatée du HUSQVARNA 430V permet ici d’identifier les composants de la section « chassis inferieur ». Les numéros indiqués sur le schéma correspondent aux repères utilisés dans la liste des pièces détachées.

24 repères de pièces sont associés à cette vue éclatée. La liste permet notamment de retrouver colonne anti collision avant, carte mere 405x/415x/435x/535 et carter.

Comment identifier une pièce sur cette vue éclatée ?

Pour identifier une pièce, commencez par repérer son emplacement sur la vue éclatée. Notez ensuite le numéro indiqué à côté du composant et recherchez ce même repère dans la liste des pièces.
