Choisir son guide de tronçonneuse

Votre guide est endommagé ou vieillissant et vous souhaitez en acquérir un nouveau. Parfois, les informations présentes sur le guide sont effacées, l'emballage est jeté depuis longtemps, et on ne se souvient plus des mesures de notre matériel. Suivons les conseils de nos techniciens atelier pour comprendre les caractéristiques des guides et réussir à sélectionner le bon.

La longueur du guide

Vous ne pouvez pas choisir la longueur du guide de votre choix. Un rapport existe entre la puissance de votre machine et la longueur de son guide. En effet, plus votre guide est long plus votre tronçonneuse devra être puissante. Cette longueur devra aussi être adaptée aux travaux à effectuer. Petit guide pour de l'ébranchage, mais guide plus long pour de l'abattage. Attention toutefois, une même tronçonneuse peut acceptée différentes longueurs de guide. Notez également que la pompe à huile, qui graisse votre guide et votre chaîne devra être adaptée, car son débit doit être suffisant pour assurer la bonne lubrification de votre matériel.

La mesure est exprimée en centimètres mais aussi en pouce (unité courante pour ce matériel). Par exemple :
25 cms = 10 pouces
30 cms = 12 pouces
35 cms = 14 pouces
40 cms = 16 pouces

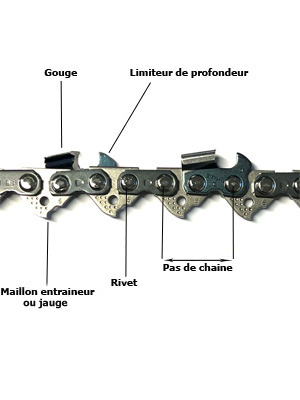

La largeur de jauge et le pas de chaîne

La largeur de jauge, ou maillons entraineur, de votre chaîne fait partie des éléments qui détermineront le choix de votre guide. Si vous ne la connaissez pas vous pouvez la mesurer grâce à un pied à coulisse. Cette mesure peut vous être très utile car c'est cette partie de la chaîne qui entre dans le guide et glisse dans sa rainure. Vous devez également prendre en considération le pas de votre chaîne car il détermine l'engrénement entre la chaîne et le pignon de votre machine si votre guide est équipé d'une roulette dans son nez.

Voici quelques mesures de jauge, converties en pouces :
1,1 mm = .043 pouce
1,3 mm = .050 pouce
1,5 mm = .058 pouce
1,6 mm = .063 pouce

Et pour les pas de chaîne :
12,70mm / 2 = 6,35 mm = pas de 1/4
16,50mm / 2 = 8,25 mm = pas de 0,325
18,64mm / 2 = 9,32 mm = pas de 3/8
20,52 / 2 = 10,26 mm = pas de 0,404

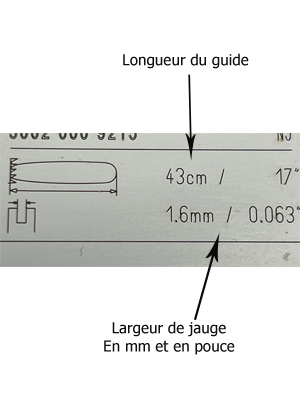

Ici, sur cet exemple de guide, la longueur de celui ci est indiquée, ainsi que la largeur de jauge.

Type du guide

En fonction du fabricant de guides chaîne, Stihl, Oregon, ou encore Kox, des spécificités existent. Vous les trouverez sous des noms différents, par exemple Rollomatic et Duromatic pour Stihl, ou ControlCut et VesatCut pour Oregon etc... En fonction des matériaux et des montages, il y aura des différences de robustesse, de stabilité, de poids et donc d'utilisation. Certains guides possèdent un nez à roulettes interchangeable : plus besoin de remplacer le guide au complet et idéal pour les usages intensifs. D'autres auront un nez éffilé pour les travaux de précision, ou des versions dites light.

Entretien/Remplacement

Comment savoir s'il est temps de changer votre guide ? Si vous remarquez que la rainure est endommagée, amincie à cause de l'usure et que votre chaîne ne tourne plus de manière fluide malgré le graissage ou que des signes de chauffe sont apparus le long du guide, vous devez le changer.

Comment procéder pour changer son guide chaîne de tronçonneuse ?
- Avant toute manipulation, nous vous conseillons systématiquement de vous munir de gants et de vous installer sur une surface plane et stable. Il en va de votre sécurité et de votre confort.
- Démontez le carter en retirant les boulons grâce à une clé à pipe ou à cliquet.
- Retirez la chaîne du pignon et otez le guide chaîne
- Pour placer votre nouveau guide chaîne, faites précisement la procédure inverse, en repositionnant le guide chaine et en replaçant le carter.
- Vous viendrez ensuite tendre votre chaîne. La procédure est indiquée dans un de nos articles de la rubrique tronçonneuse.

Quel entretien pour faire durer mon guide chaîne ? Votre guide est mis à rude épreuve !
- Régulièrement, démontez le et nettoyez la rainure. Copeaux, terre et autres saletés s'y glissent lors de vos travaux. Si la rainure est laminée par l'usure, vous avez la possibilité de limer légérement ses côtés à la lime plate, ou au rectifieur pour guide, pour retirer les bavures. Mais si l'usure est trop importante et que la chaîne n'est plus maintenue suffisamment, il faudra changer le guide.
- Nettoyez le petit orifice de graissage, certainement colmaté.
- Vérifiez l'usure derrière le nez du guide. S'il n'est usé que d'un côté, retournez le. S'il est usé des deux côtés il faudra le remplacer.
- Graissez le pignon et le guide fréquemment.

Comme vous l'avez compris, il faudra être vigilant sur le choix de votre guide. Même si tout vous parait désormais plus clair, notre expérience vous invite à ne pas vous éloigner des références d'origine. Le plus prudent étant de choisir un guide acceptant le même pas de chaîne pour éviter d'avoir à changer plus de pièces.
