Tronconneuses MS172.0
Pièces détachées et vue éclatée Stihl : Lanceur / allumage

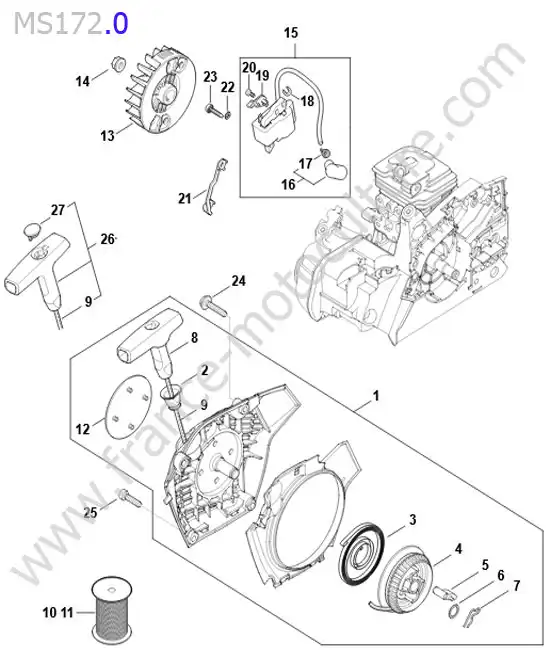

Vue éclatée (Lanceur / allumage) pour STIHL - MS172-3

1 - CARTER DE VENTILATEUR AVEC LANCEURCliquez ici pour voir le tarif du repère N° 1
2 - DOUILLECliquez ici pour voir le tarif du repère N° 2
3 - RESSORT DE RAPPELCliquez ici pour voir le tarif du repère N° 3
4 - POULIE A CABLECliquez ici pour voir le tarif du repère N° 4
5 - CLIQUETCliquez ici pour voir le tarif du repère N° 5
6 - RONDELLECliquez ici pour voir le tarif du repère N° 6
7 - AIGUILLE DE CLIQUETCliquez ici pour voir le tarif du repère N° 7
8 - POIGNEECliquez ici pour voir le tarif du repère N° 8
9 - CABLE LANCEUR Cliquez ici pour voir le tarif du repère N° 9
10 - CORDE LANCEUR 30MX3MMCliquez ici pour voir le tarif du repère N° 10
11 - CORDE LANCEUR 60MX3MMCliquez ici pour voir le tarif du repère N° 11
12 - PLAQUE MATRICULE MS 172Cliquez ici pour voir le tarif du repère N° 12
13 - ROTORCliquez ici pour voir le tarif du repère N° 13
14 - ECROUCliquez ici pour voir le tarif du repère N° 14
15 - MODULE D ALLUMAGECliquez ici pour voir le tarif du repère N° 15
16 - CONTACT DE CABLE D ALLUMAGECliquez ici pour voir le tarif du repère N° 16
17 - RESSORT COUDECliquez ici pour voir le tarif du repère N° 17
18 - ATTACHE DE CABLECliquez ici pour voir le tarif du repère N° 18
19 - ATTACHE DE CABLECliquez ici pour voir le tarif du repère N° 19
20 - VIS Cliquez ici pour voir le tarif du repère N° 20
21 - PIECE ISOLANTECliquez ici pour voir le tarif du repère N° 21
22 - RONDELLECliquez ici pour voir le tarif du repère N° 22
23 - VISCliquez ici pour voir le tarif du repère N° 23
24 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 24
25 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 25
26 - POIGNEE ELASTOSTART DIAM. 3 MMCliquez ici pour voir le tarif du repère N° 26
27 - CAPUCHONCliquez ici pour voir le tarif du repère N° 27

Identifier une pièce détachée STIHL MS172-3

Pour le STIHL MS172.0, cette vue éclatée détaille les composants associés à la section « lanceur / allumage ». Chaque élément identifié sur le schéma peut être retrouvé dans la liste des pièces grâce à son numéro de repère.

27 repères de pièces sont associés à cette vue éclatée. La liste permet notamment de retrouver carter de ventilateur avec lanceur, ressort de rappel et poignee elastostart diam. 3 mm.

Comment identifier une pièce sur cette vue éclatée ?

La vue éclatée facilite le repérage des composants grâce aux numéros associés à chaque élément. Une fois le repère identifié sur le schéma, il suffit de le retrouver dans la liste pour vérifier la désignation de la pièce.

Vérifier une pièce avant commande

Pour éviter une erreur lors de la commande, comparez le modèle de votre machine avec celui indiqué sur cette planche et vérifiez également le numéro de repère et la désignation de la pièce recherchée.
