Taille-haies HS46 CE
Pièces détachées et vue éclatée Stihl : Lamier

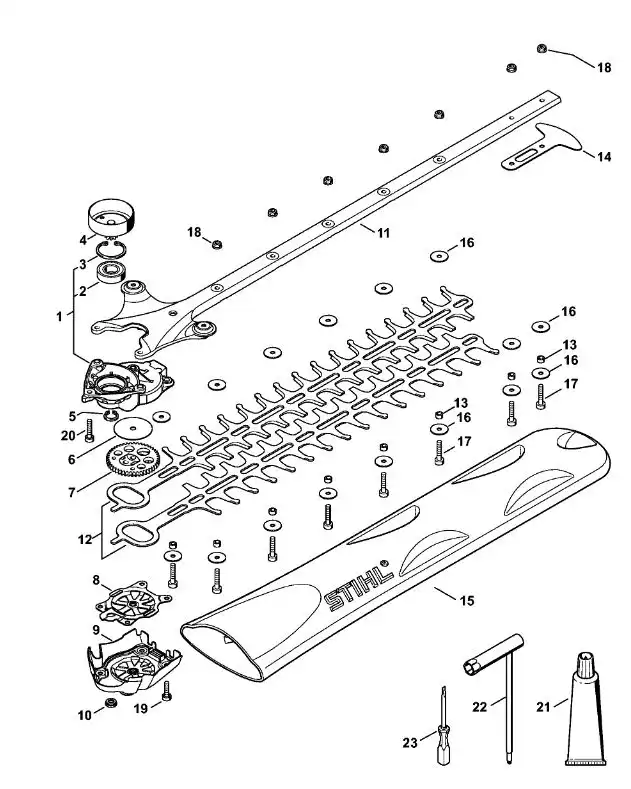

Vue éclatée (Lamier) pour STIHL - HS46-2

1 - CARTER DE REDUCTEURCliquez ici pour voir le tarif du repère N° 1
2 - ROULEMENT A BILLESCliquez ici pour voir le tarif du repère N° 2
3 - ANNEAU SECURITECliquez ici pour voir le tarif du repère N° 3
4 - CLOCHE EMBRAYAGECliquez ici pour voir le tarif du repère N° 4
5 - ANNEAU SECURITECliquez ici pour voir le tarif du repère N° 5
6 - RONDELLE DE BUTEECliquez ici pour voir le tarif du repère N° 6
7 - PIGNONCliquez ici pour voir le tarif du repère N° 7
8 - PLAQUE DE RETENUECliquez ici pour voir le tarif du repère N° 8
9 - COUVERCLE DE REDUCTEURCliquez ici pour voir le tarif du repère N° 9
10 - BOUCHONCliquez ici pour voir le tarif du repère N° 10
11 - GLISSIERE GUIDAGE 550 MMCliquez ici pour voir le tarif du repère N° 11
12 - JEU DE DEUX COUTEAUX 550 MMCliquez ici pour voir le tarif du repère N° 12
13 - DOUILLECliquez ici pour voir le tarif du repère N° 13
14 - PROTEGE GUIDAGECliquez ici pour voir le tarif du repère N° 14
15 - PROTEGE COUTEAUX 600 MMCliquez ici pour voir le tarif du repère N° 15
16 - RONDELLECliquez ici pour voir le tarif du repère N° 16
17 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 17
18 - ECROUCliquez ici pour voir le tarif du repère N° 18
19 - VISCliquez ici pour voir le tarif du repère N° 19
20 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 20
21 - TUBE DE GRAISSE MULTILUB STIHLCliquez ici pour voir le tarif du repère N° 21
22 - CLE MULTIPLECliquez ici pour voir le tarif du repère N° 22
23 - TOURNEVISCliquez ici pour voir le tarif du repère N° 23

Identifier une pièce détachée STIHL HS46-2

Pour le STIHL HS46 CE, cette vue éclatée détaille les composants associés à la section « lamier ». Chaque élément identifié sur le schéma peut être retrouvé dans la liste des pièces grâce à son numéro de repère.

Cette planche comporte 23 repères de pièces référencés. Parmi les éléments présents figurent notamment anneau securite, douille et glissiere guidage 550 mm.

Comment identifier une pièce sur cette vue éclatée ?

Chaque composant représenté sur la planche est associé à un numéro de repère. En vous reportant à ce numéro dans la liste, vous pouvez retrouver la désignation correspondant à l’élément recherché.

Vérifier une pièce avant commande

Une identification précise passe par la comparaison du modèle de la machine avec les informations de la vue éclatée. Le repère et la désignation de la pièce doivent également être contrôlés avant validation de la commande.

L’expertise France Motoculture

Au quotidien, France Motoculture utilise les vues éclatées et les informations de pièces comme supports de recherche et de vérification. Notre connaissance pratique de la motoculture nous permet de confronter les différentes données disponibles lorsqu’une identification demande une attention particulière, notamment en présence de plusieurs versions d’un même modèle.

Distributeur officiel STIHLLes pièces proposées sont d'origine STIHL (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 1 à 3 jours pour les pièces STIHL. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par STIHL. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.

Besoin d’aide pour rechercher une pièce ou pour confirmer votre sélection ? Notre équipe est à votre disposition pour vous accompagner via notre page de contact (envoi photo possible) ou par téléphone au 02 61 70 01 60

Découvrez également les autres versions de cette même gamme HS46 :
