Tronconneuses MS172
Pièces détachées et vue éclatée Stihl : Cylindre / piston

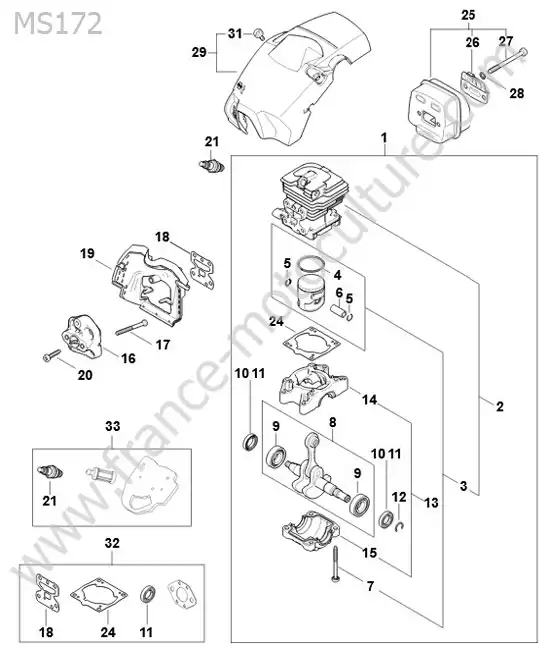

Vue éclatée (Cylindre / piston) pour STIHL - MS172-1

1 - BLOC MOTEURCliquez ici pour voir le tarif du repère N° 1
2 - CYLINDRE AVEC PISTONCliquez ici pour voir le tarif du repère N° 2
3 - PISTON Cliquez ici pour voir le tarif du repère N° 3
4 - SEGMENT DE PISTONCliquez ici pour voir le tarif du repère N° 4
5 - CIRCLIPS Cliquez ici pour voir le tarif du repère N° 5
6 - AXE DU PISTONCliquez ici pour voir le tarif du repère N° 6
7 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 7
8 - VILEBREQUIN AVEC ROULEMENTCliquez ici pour voir le tarif du repère N° 8
9 - ROULEMENT A BILLECliquez ici pour voir le tarif du repère N° 9
10 - BAGUE ETANCHECliquez ici pour voir le tarif du repère N° 10
11 - BAGUE ETANCHEITECliquez ici pour voir le tarif du repère N° 11
12 - CIRCLIP Cliquez ici pour voir le tarif du repère N° 12
13 - CARTER DE VILEBREQUINCliquez ici pour voir le tarif du repère N° 13
14 - CARTER SUPERIEURCliquez ici pour voir le tarif du repère N° 14
15 - CARTER INFERIEURCliquez ici pour voir le tarif du repère N° 15
16 - BRIDE INTERMEDIAIRECliquez ici pour voir le tarif du repère N° 16
17 - VIS A SIX PANSCliquez ici pour voir le tarif du repère N° 17
18 - JOINTCliquez ici pour voir le tarif du repère N° 18
19 - DEFLECTEUR D AIRCliquez ici pour voir le tarif du repère N° 19
20 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 20
21 - BOUGIE Cliquez ici pour voir le tarif du repère N° 21
24 - JOINT DE CYLINDRECliquez ici pour voir le tarif du repère N° 24
25 - SILENCIEUXCliquez ici pour voir le tarif du repère N° 25
26 - COUVERCLE DE SILENCIEUXCliquez ici pour voir le tarif du repère N° 26
27 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 27
28 - RONDELLE DE SERRAGECliquez ici pour voir le tarif du repère N° 28
29 - CAPOTCliquez ici pour voir le tarif du repère N° 29
31 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 31
32 - JEU DE JOINTSCliquez ici pour voir le tarif du repère N° 32
33 - KIT DE MAINTENANCE 18Cliquez ici pour voir le tarif du repère N° 33

Identifier une pièce détachée STIHL MS172-1

Cette planche de vue éclatée est dédiée au STIHL MS172 et à la section « cylindre / piston ». Elle constitue un support pratique pour localiser les différents composants et retrouver leur désignation dans la liste des pièces.

30 repères de pièces sont associés à cette vue éclatée. La liste permet notamment de retrouver roulement a bille, couvercle de silencieux et carter superieur.

Comment identifier une pièce sur cette vue éclatée ?

Chaque composant représenté sur la planche est associé à un numéro de repère. En vous reportant à ce numéro dans la liste, vous pouvez retrouver la désignation correspondant à l’élément recherché.

Vérifier une pièce avant commande

La présence d’une pièce sur une vue éclatée ne suffit pas toujours à confirmer son adaptation à une machine. Vérifiez donc attentivement la référence, le modèle concerné et les informations disponibles avant de passer commande.
