Tronconneuses MS212 C-BE
Pièces détachées et vue éclatée Stihl : Cylindre / piston

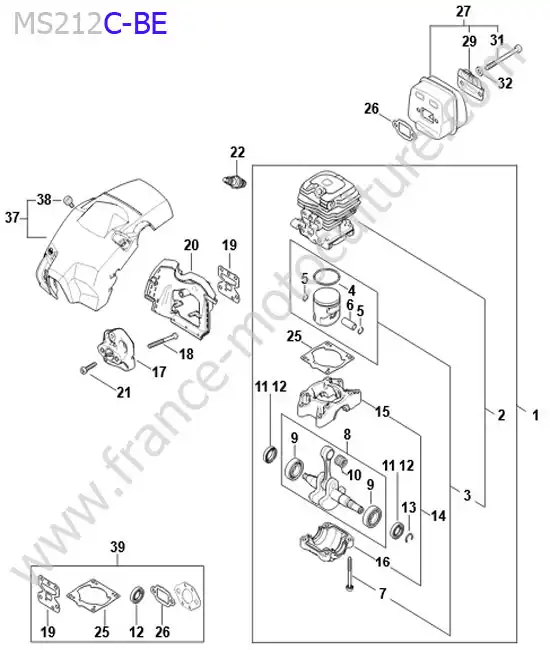

Vue éclatée (Cylindre / piston) pour STIHL - MS212-2

1 - BLOC MOTEURCliquez ici pour voir le tarif du repère N° 1
2 - CYLINDRE AVEC PISTONCliquez ici pour voir le tarif du repère N° 2
3 - PISTON Cliquez ici pour voir le tarif du repère N° 3
4 - SEGMENT DE PISTON Cliquez ici pour voir le tarif du repère N° 4
5 - CIRCLIPS Cliquez ici pour voir le tarif du repère N° 5
6 - AXE DE PISTON Cliquez ici pour voir le tarif du repère N° 6
7 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 7
8 - VILEBREQUINCliquez ici pour voir le tarif du repère N° 8
9 - ROULEMENT A BILLECliquez ici pour voir le tarif du repère N° 9
10 - CAGE A AIGUILLES Cliquez ici pour voir le tarif du repère N° 10
11 - BAGUE ETANCHECliquez ici pour voir le tarif du repère N° 11
12 - BAGUE ETANCHEITECliquez ici pour voir le tarif du repère N° 12
13 - CIRCLIP Cliquez ici pour voir le tarif du repère N° 13
14 - CARTER DE VILEBREQUINCliquez ici pour voir le tarif du repère N° 14
15 - CARTER SUPERIEURCliquez ici pour voir le tarif du repère N° 15
16 - CARTER INFERIEURCliquez ici pour voir le tarif du repère N° 16
17 - BRIDE INTERMEDIAIRECliquez ici pour voir le tarif du repère N° 17
18 - VIS A SIX PANSCliquez ici pour voir le tarif du repère N° 18
19 - JOINTCliquez ici pour voir le tarif du repère N° 19
20 - DEFLECTEUR D AIRCliquez ici pour voir le tarif du repère N° 20
21 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 21
22 - BOUGIE Cliquez ici pour voir le tarif du repère N° 22
25 - JOINT DE CYLINDRECliquez ici pour voir le tarif du repère N° 25
26 - JOINT DE SILENCIEUXCliquez ici pour voir le tarif du repère N° 26
27 - SILENCIEUXCliquez ici pour voir le tarif du repère N° 27
29 - COUVERCLE DE SILENCIEUXCliquez ici pour voir le tarif du repère N° 29
31 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 31
32 - RONDELLE DE SERRAGECliquez ici pour voir le tarif du repère N° 32
37 - CAPOTCliquez ici pour voir le tarif du repère N° 37
38 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 38
39 - JEU DE JOINTSCliquez ici pour voir le tarif du repère N° 39

Identifier une pièce détachée STIHL MS212-2

La vue éclatée du STIHL MS212 C-BE permet ici d’identifier les composants de la section « cylindre / piston ». Les numéros indiqués sur le schéma correspondent aux repères utilisés dans la liste des pièces détachées.

La liste associée à cette planche comprend 31 repères de pièces référencés. Elle permet notamment de retrouver bloc moteur, piston et couvercle de silencieux.

Comment identifier une pièce sur cette vue éclatée ?

Lorsque vous recherchez une pièce, utilisez en priorité le schéma pour identifier sa position. Le numéro de repère permet ensuite de retrouver l’élément correspondant dans la liste située avec la vue éclatée.

Vérifier une pièce avant commande

La présence d’une pièce sur une vue éclatée ne suffit pas toujours à confirmer son adaptation à une machine. Vérifiez donc attentivement la référence, le modèle concerné et les informations disponibles avant de passer commande.

L’expertise France Motoculture

Notre expérience dans la vente de pièces détachées pour la motoculture constitue une aide supplémentaire lors de l’identification d’un composant. À partir du modèle de la machine et des informations présentes sur sa vue éclatée, nous pouvons recouper les repères et les désignations disponibles afin de rechercher plus précisément la pièce correspondant au matériel concerné.

Distributeur officiel STIHLLes pièces proposées sont d'origine STIHL (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 1 à 3 jours pour les pièces STIHL. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par STIHL. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.

Besoin d’aide pour rechercher une pièce ou pour confirmer votre sélection ? Notre équipe est à votre disposition pour vous accompagner via notre page de contact (envoi photo possible) ou par téléphone au 02 61 70 01 60
