Robot Automower CEORA-544
Pièces détachées et vue éclatée Husqvarna : Lumiere / charge (RZ43L)

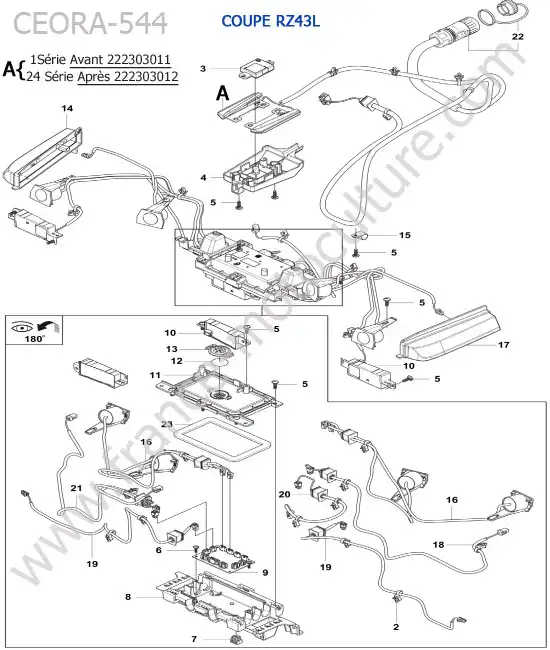

Vue éclatée (Lumiere / charge (RZ43L)) pour HUSQVARNA - CEORA-544

1 - CABLE DE CHARGECliquez ici pour voir le tarif du repère N° 1
2 - COLLIER DE SERRAGECliquez ici pour voir le tarif du repère N° 2
3 - BOÎTIER CAPTEUR MAGNÉTIQUECliquez ici pour voir le tarif du repère N° 3
4 - SUPPORT DE PLAQUES DE CHARGECliquez ici pour voir le tarif du repère N° 4
5 - VISCliquez ici pour voir le tarif du repère N° 5
6 - VISCliquez ici pour voir le tarif du repère N° 6
7 - INSERTCliquez ici pour voir le tarif du repère N° 7
8 - BASE BOITIER ELECTRONIQUECliquez ici pour voir le tarif du repère N° 8
9 - CIRCUIT IMPRIMECliquez ici pour voir le tarif du repère N° 9
10 - CIRCUIT IMPRIME CAPTEUR BOUCLECliquez ici pour voir le tarif du repère N° 10
11 - COUVERCLE BOITIER ELECTRONIQUECliquez ici pour voir le tarif du repère N° 11
12 - MEMBRANE Cliquez ici pour voir le tarif du repère N° 12
13 - CARTERCliquez ici pour voir le tarif du repère N° 13
14 - LUMIERE LED AVANT DROITECliquez ici pour voir le tarif du repère N° 14
15 - SUPPORT DE CABLECliquez ici pour voir le tarif du repère N° 15
16 - ENSEMBLE DE CABLAGE CAPTEUR ULTRASONIQUECliquez ici pour voir le tarif du repère N° 16
17 - LUMIERE LED AVANT GAUCHECliquez ici pour voir le tarif du repère N° 17
18 - CABLAGE COMPLETCliquez ici pour voir le tarif du repère N° 18
19 - CABLAGE COMPLETCliquez ici pour voir le tarif du repère N° 19
20 - ENSEMBLE DE CABLAGECliquez ici pour voir le tarif du repère N° 20
21 - CABLAGE MAGNETIQUE ET CAPTEUR BOUCLE Cliquez ici pour voir le tarif du repère N° 21
22 - JOINT DU BOITIER DU CONNECTEURCliquez ici pour voir le tarif du repère N° 22
23 - JOINTCliquez ici pour voir le tarif du repère N° 23
24 - CABLE DE CHARGECliquez ici pour voir le tarif du repère N° 24

Identifier une pièce détachée HUSQVARNA CEORA-544

La vue éclatée du HUSQVARNA CEORA-544 permet ici d’identifier les composants de la section « lumiere / charge (rz43l) ». Les numéros indiqués sur le schéma correspondent aux repères utilisés dans la liste des pièces détachées.

Cette planche comporte 24 repères de pièces référencés. Parmi les éléments présents figurent notamment cable de charge, boÎtier capteur magnÉtique et joint du boitier du connecteur.

Comment identifier une pièce sur cette vue éclatée ?

La vue éclatée facilite le repérage des composants grâce aux numéros associés à chaque élément. Une fois le repère identifié sur le schéma, il suffit de le retrouver dans la liste pour vérifier la désignation de la pièce.

Vérifier une pièce avant commande

La présence d’une pièce sur une vue éclatée ne suffit pas toujours à confirmer son adaptation à une machine. Vérifiez donc attentivement la référence, le modèle concerné et les informations disponibles avant de passer commande.

L’expertise France Motoculture

La recherche d’une pièce détachée ne consiste pas uniquement à retrouver une désignation dans un catalogue. Chez France Motoculture, notre expérience nous conduit à vérifier la cohérence entre le modèle de la machine, la vue éclatée, le repère et les informations disponibles sur la pièce. Cette méthode permet de limiter les erreurs lorsque plusieurs modèles ou variantes présentent des composants similaires.

Distributeur officiel HUSQVARNALes pièces proposées sont d'origine HUSQVARNA (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 5 à 10 jours pour les pièces HUSQVARNA. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par HUSQVARNA. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.

Besoin d’aide pour rechercher une pièce ou pour confirmer votre sélection ? Notre équipe est à votre disposition pour vous accompagner via notre page de contact (envoi photo possible) ou par téléphone au 02 61 70 01 60
