Tronconneuses MS212
Pièces détachées et vue éclatée Stihl : Reservoir

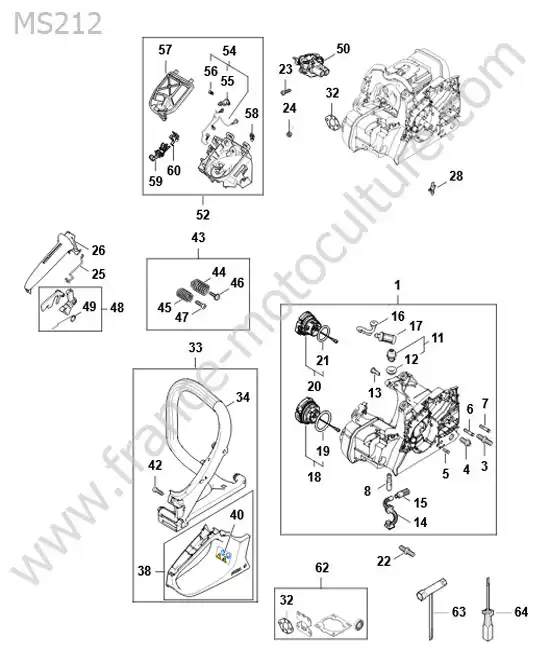

Vue éclatée (Reservoir) pour STIHL - MS212-1

1 - CARTER MOTEURCliquez ici pour voir le tarif du repère N° 1
3 - VIS A EMBASECliquez ici pour voir le tarif du repère N° 3
4 - VIS A EMBASECliquez ici pour voir le tarif du repère N° 4
5 - BOULONCliquez ici pour voir le tarif du repère N° 5
6 - BOULONCliquez ici pour voir le tarif du repère N° 6
7 - BOULONCliquez ici pour voir le tarif du repère N° 7
8 - POMPE A HUILE 0.55Cliquez ici pour voir le tarif du repère N° 8
11 - AERATION DE RESERVOIRCliquez ici pour voir le tarif du repère N° 11
12 - DOUILLECliquez ici pour voir le tarif du repère N° 12
13 - SOUPAPECliquez ici pour voir le tarif du repère N° 13
14 - TUYAU D HUILECliquez ici pour voir le tarif du repère N° 14
15 - CREPINE ASPIRANTECliquez ici pour voir le tarif du repère N° 15
16 - TUYAUCliquez ici pour voir le tarif du repère N° 16
17 - CREPINE ASPIRANTECliquez ici pour voir le tarif du repère N° 17
18 - BOUCHON DE RESERVOIRCliquez ici pour voir le tarif du repère N° 18
20 - BOUCHON DE RESERVOIRCliquez ici pour voir le tarif du repère N° 20
21 - JOINTCliquez ici pour voir le tarif du repère N° 21
22 - VIS A EMBASECliquez ici pour voir le tarif du repère N° 22
23 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 23
24 - ECROUCliquez ici pour voir le tarif du repère N° 24
25 - TRINGLERIE DES GAZCliquez ici pour voir le tarif du repère N° 25
26 - MONTURE DE POIGNEECliquez ici pour voir le tarif du repère N° 26
28 - RACCORD EN EQUERRECliquez ici pour voir le tarif du repère N° 28
32 - JOINTCliquez ici pour voir le tarif du repère N° 32
33 - CARTER DE POIGNEECliquez ici pour voir le tarif du repère N° 33
34 - POIGNEE TUBULAIRECliquez ici pour voir le tarif du repère N° 34
38 - POIGNEECliquez ici pour voir le tarif du repère N° 38
40 - PICTOGRAMME D AVERTISSEMENTCliquez ici pour voir le tarif du repère N° 40
42 - VIS Cliquez ici pour voir le tarif du repère N° 42
43 - JEU DE RESSORTS AVCliquez ici pour voir le tarif du repère N° 43
44 - RESSORTCliquez ici pour voir le tarif du repère N° 44
45 - RESSORTCliquez ici pour voir le tarif du repère N° 45
46 - VISCliquez ici pour voir le tarif du repère N° 46
47 - VIS Cliquez ici pour voir le tarif du repère N° 47
48 - MANETTE DES GAZCliquez ici pour voir le tarif du repère N° 48
49 - RESSORT COUDECliquez ici pour voir le tarif du repère N° 49
50 - CARBURATEUR 1148-64Cliquez ici pour voir le tarif du repère N° 50
52 - BOÎTIER DE FILTRECliquez ici pour voir le tarif du repère N° 52
54 - FAISCEAU DE CABLESCliquez ici pour voir le tarif du repère N° 54
55 - ATTACHE DE CABLECliquez ici pour voir le tarif du repère N° 55
56 - VIS Cliquez ici pour voir le tarif du repère N° 56
57 - FILTRE A AIRCliquez ici pour voir le tarif du repère N° 57
58 - CAVALIER DE CONTACTCliquez ici pour voir le tarif du repère N° 58
59 - ARBRE DE COMMANDECliquez ici pour voir le tarif du repère N° 59
60 - RESSORT DE CONNEXIONCliquez ici pour voir le tarif du repère N° 60
62 - JEU DE JOINTSCliquez ici pour voir le tarif du repère N° 62
63 - CLE MULTIPLECliquez ici pour voir le tarif du repère N° 63
64 - TOURNEVISCliquez ici pour voir le tarif du repère N° 64

Identifier une pièce détachée STIHL MS212-1

Cette vue éclatée correspond au modèle STIHL MS212 et présente les différents composants associés à la planche « reservoir ». Elle permet de retrouver plus facilement une pièce grâce à son emplacement sur le schéma et à son numéro de repère.

48 repères de pièces sont associés à cette vue éclatée. La liste permet notamment de retrouver tuyau, ressort coude et ressort de connexion.

Comment identifier une pièce sur cette vue éclatée ?

Pour identifier une pièce, commencez par repérer son emplacement sur la vue éclatée. Notez ensuite le numéro indiqué à côté du composant et recherchez ce même repère dans la liste des pièces.

Vérifier une pièce avant commande

Avant toute commande, prenez le temps de contrôler les informations disponibles : marque, modèle, repère et désignation. Cette vérification est particulièrement utile lorsque plusieurs versions d’une même machine existent.
