Accueil > Stihl > Tronconneuses > Tous les modèles MS162 > Pièces détachées MS162.0 > Carter moteur

Tronconneuses MS162.0
Pièces détachées et vue éclatée Stihl : Carter moteur

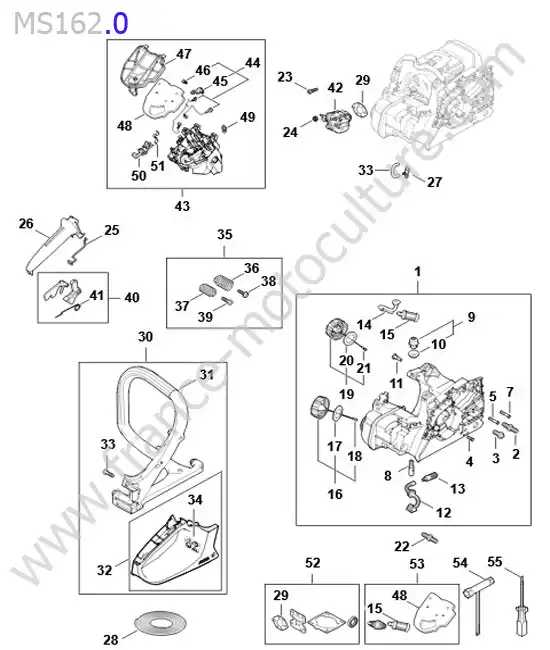

Vue éclatée (Carter moteur) pour STIHL - MS162-3

1 - CARTER MOTEURCliquez ici pour voir le tarif du repère N° 1
2 - VIS A EMBASECliquez ici pour voir le tarif du repère N° 2
3 - VIS A EMBASECliquez ici pour voir le tarif du repère N° 3
4 - BOULONCliquez ici pour voir le tarif du repère N° 4
5 - BOULONCliquez ici pour voir le tarif du repère N° 5
7 - BOULONCliquez ici pour voir le tarif du repère N° 7
8 - POMPE A HUILE 0.55Cliquez ici pour voir le tarif du repère N° 8
9 - AERATION DE RESERVOIRCliquez ici pour voir le tarif du repère N° 9
10 - DOUILLECliquez ici pour voir le tarif du repère N° 10
11 - SOUPAPECliquez ici pour voir le tarif du repère N° 11
12 - TUYAU D HUILECliquez ici pour voir le tarif du repère N° 12
13 - CREPINE ASPIRANTECliquez ici pour voir le tarif du repère N° 13
14 - TUYAUCliquez ici pour voir le tarif du repère N° 14
15 - CREPINE ASPIRANTECliquez ici pour voir le tarif du repère N° 15
16 - BOUCHON DE RESERVOIRCliquez ici pour voir le tarif du repère N° 16
17 - ANNEAU DE JOINTCliquez ici pour voir le tarif du repère N° 17
18 - CORDECliquez ici pour voir le tarif du repère N° 18
19 - BOUCHON DE RESERVOIRCliquez ici pour voir le tarif du repère N° 19
20 - ANNEAU DE JOINTCliquez ici pour voir le tarif du repère N° 20
21 - CORDECliquez ici pour voir le tarif du repère N° 21
22 - VIS A EMBASECliquez ici pour voir le tarif du repère N° 22
23 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 23
24 - ECROUCliquez ici pour voir le tarif du repère N° 24
25 - TRINGLERIE DES GAZCliquez ici pour voir le tarif du repère N° 25
26 - MONTURE DE POIGNEECliquez ici pour voir le tarif du repère N° 26
27 - RACCORD EN EQUERRECliquez ici pour voir le tarif du repère N° 27
28 - TUYAUCliquez ici pour voir le tarif du repère N° 28
29 - JOINTCliquez ici pour voir le tarif du repère N° 29
30 - CARTER DE POIGNEECliquez ici pour voir le tarif du repère N° 30
31 - POIGNEE TUBULAIRECliquez ici pour voir le tarif du repère N° 31
32 - POIGNEECliquez ici pour voir le tarif du repère N° 32
33 - VIS Cliquez ici pour voir le tarif du repère N° 33
34 - PICTOGRAMME D AVERTISSEMENTCliquez ici pour voir le tarif du repère N° 34
35 - JEU DE RESSORTS AVCliquez ici pour voir le tarif du repère N° 35
36 - RESSORTCliquez ici pour voir le tarif du repère N° 36
37 - RESSORTCliquez ici pour voir le tarif du repère N° 37
38 - VISCliquez ici pour voir le tarif du repère N° 38
39 - VIS Cliquez ici pour voir le tarif du repère N° 39
40 - MANETTE DES GAZCliquez ici pour voir le tarif du repère N° 40
41 - RESSORT COUDECliquez ici pour voir le tarif du repère N° 41
42 - CARBURATEUR 1148-01Cliquez ici pour voir le tarif du repère N° 42
43 - BOITIER DE FILTRECliquez ici pour voir le tarif du repère N° 43
44 - FAISCEAU DE CABLESCliquez ici pour voir le tarif du repère N° 44
45 - ATTACHE DE CABLECliquez ici pour voir le tarif du repère N° 45
46 - VIS Cliquez ici pour voir le tarif du repère N° 46
47 - CADRE DE FILTRECliquez ici pour voir le tarif du repère N° 47
48 - ELEMENT FILTRANT PLATCliquez ici pour voir le tarif du repère N° 48
49 - CAVALIER DE CONTACTCliquez ici pour voir le tarif du repère N° 49
50 - ARBRE DE COMMANDECliquez ici pour voir le tarif du repère N° 50
51 - RESSORT DE CONNEXIONCliquez ici pour voir le tarif du repère N° 51
52 - JEU DE JOINTSCliquez ici pour voir le tarif du repère N° 52
53 - KIT DE MAINTENANCE 18Cliquez ici pour voir le tarif du repère N° 53
54 - CLE MULTIPLECliquez ici pour voir le tarif du repère N° 54
55 - TOURNEVISCliquez ici pour voir le tarif du repère N° 55

Identifier une pièce détachée STIHL MS162-3

Cette vue éclatée correspond au modèle STIHL MS162.0 et présente les différents composants associés à la planche « carter moteur ». Elle permet de retrouver plus facilement une pièce grâce à son emplacement sur le schéma et à son numéro de repère.

54 repères de pièces sont associés à cette vue éclatée. La liste permet notamment de retrouver pompe a huile 0.55, anneau de joint et attache de cable.

Comment identifier une pièce sur cette vue éclatée ?

La recherche d’une pièce s’effectue en deux étapes : localiser d’abord le composant sur le schéma, puis relever son numéro de repère afin de retrouver sa désignation dans la liste correspondante.

Vérifier une pièce avant commande

Pour éviter une erreur lors de la commande, comparez le modèle de votre machine avec celui indiqué sur cette planche et vérifiez également le numéro de repère et la désignation de la pièce recherchée.
