Tronconneuses MS462 CM
Pièces détachées et vue éclatée Stihl : Carter pignon

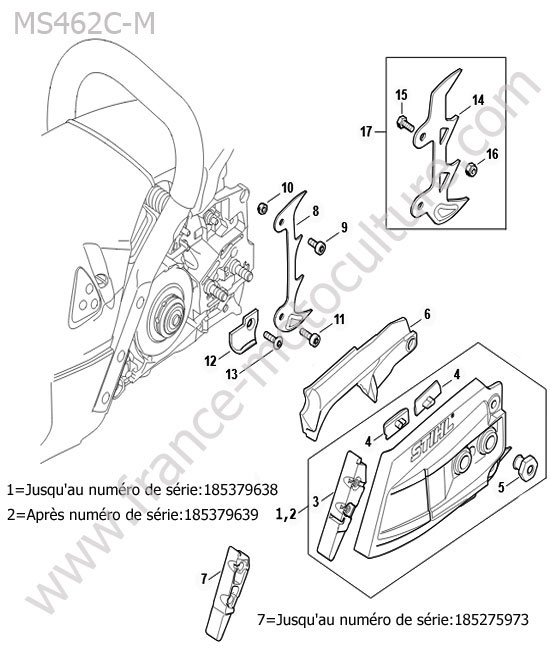

Vue éclatée (Carter pignon ) pour STIHL - MS462-CM

1 - COUVERCLE DE PIGNON	Cliquez ici pour voir le tarif du repère N° 1
2 - COUVERCLE DE PIGNON	Cliquez ici pour voir le tarif du repère N° 2
3 - PROTECTION CARTER PIGNON MS462/MS500	Cliquez ici pour voir le tarif du repère N° 3
4 - BANDE DE GLISSEMENT	Cliquez ici pour voir le tarif du repère N° 4
5 - ECROU A EMBASE M8	Cliquez ici pour voir le tarif du repère N° 5
6 - COUVERCLE	Cliquez ici pour voir le tarif du repère N° 6
7 - PIEÈCE DE PROTECION	Cliquez ici pour voir le tarif du repère N° 7
8 - GRIFFE	Cliquez ici pour voir le tarif du repère N° 8
9 - VIS CYLINDRIQUE	Cliquez ici pour voir le tarif du repère N° 9
10 - ECROU SECURITE	Cliquez ici pour voir le tarif du repère N° 10
11 - VIS	Cliquez ici pour voir le tarif du repère N° 11
12 - ARRÊT DE CHAÎNE	Cliquez ici pour voir le tarif du repère N° 12
13 - VIS À TÊTE FRAISÉE M5X1810.9	Cliquez ici pour voir le tarif du repère N° 13
14 - GRIFFE	Cliquez ici pour voir le tarif du repère N° 14
15 - VIS	Cliquez ici pour voir le tarif du repère N° 15
17 - GRIFFE	Cliquez ici pour voir le tarif du repère N° 17

Identifier une pièce détachée STIHL MS462-CM

Pour le STIHL MS462 CM, cette vue éclatée détaille les composants associés à la section « carter pignon ». Chaque élément identifié sur le schéma peut être retrouvé dans la liste des pièces grâce à son numéro de repère.

Cette planche comporte 16 repères de pièces référencés. Parmi les éléments présents figurent notamment arrÊt de chaÎne, pieÈce de protecion et bande de glissement.

Comment identifier une pièce sur cette vue éclatée ?

La recherche d’une pièce s’effectue en deux étapes : localiser d’abord le composant sur le schéma, puis relever son numéro de repère afin de retrouver sa désignation dans la liste correspondante.

Vérifier une pièce avant commande

Une identification précise passe par la comparaison du modèle de la machine avec les informations de la vue éclatée. Le repère et la désignation de la pièce doivent également être contrôlés avant validation de la commande.

L’expertise France Motoculture

La recherche d’une pièce détachée ne consiste pas uniquement à retrouver une désignation dans un catalogue. Chez France Motoculture, notre expérience nous conduit à vérifier la cohérence entre le modèle de la machine, la vue éclatée, le repère et les informations disponibles sur la pièce. Cette méthode permet de limiter les erreurs lorsque plusieurs modèles ou variantes présentent des composants similaires.

Les pièces proposées sont d'origine STIHL (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 4 à 8 jours pour les pièces STIHL. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par STIHL. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.
