Robot Automower CEORA-546
Pièces détachées et vue éclatée Husqvarna : Arrimage (RZ43M)

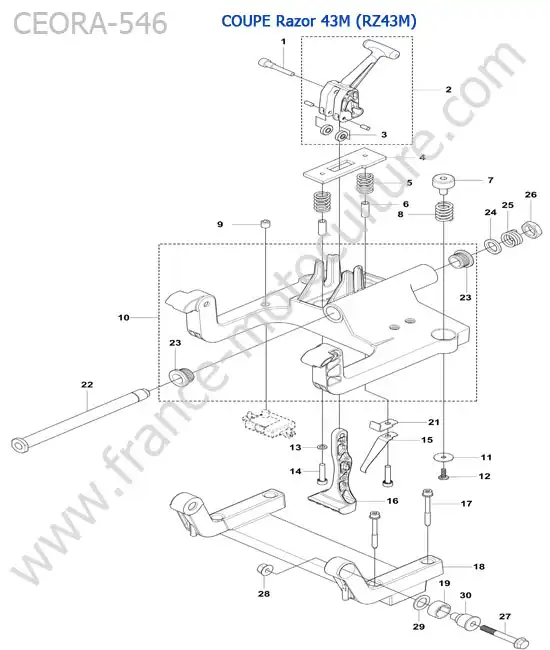

Vue éclatée (Arrimage (RZ43M)) pour HUSQVARNA - CEORA-546

1 - BROCHE D ARTICULATIONCliquez ici pour voir le tarif du repère N° 1
2 - LEVIERCliquez ici pour voir le tarif du repère N° 2
3 - ROUECliquez ici pour voir le tarif du repère N° 3
4 - PLAQUE DE SUPPORT Cliquez ici pour voir le tarif du repère N° 4
5 - RESSORTCliquez ici pour voir le tarif du repère N° 5
6 - DOUILLECliquez ici pour voir le tarif du repère N° 6
7 - COUVERCLE AMORTISSEUR Cliquez ici pour voir le tarif du repère N° 7
8 - RESSORTCliquez ici pour voir le tarif du repère N° 8
9 - VISCliquez ici pour voir le tarif du repère N° 9
10 - SUPPORTCliquez ici pour voir le tarif du repère N° 10
11 - RONDELLECliquez ici pour voir le tarif du repère N° 11
12 - VISCliquez ici pour voir le tarif du repère N° 12
13 - RONDELLECliquez ici pour voir le tarif du repère N° 13
14 - VISCliquez ici pour voir le tarif du repère N° 14
15 - LAME RESSORTCliquez ici pour voir le tarif du repère N° 15
16 - VERROUILLAGE DU CROCHETCliquez ici pour voir le tarif du repère N° 16
17 - VISCliquez ici pour voir le tarif du repère N° 17
18 - SUPPORTCliquez ici pour voir le tarif du repère N° 18
19 - BAGUECliquez ici pour voir le tarif du repère N° 19
21 - SUPPORTCliquez ici pour voir le tarif du repère N° 21
22 - ARBRECliquez ici pour voir le tarif du repère N° 22
23 - BAGUE PLASTIQUECliquez ici pour voir le tarif du repère N° 23
24 - RONDELLECliquez ici pour voir le tarif du repère N° 24
25 - RESSORTCliquez ici pour voir le tarif du repère N° 25
26 - ECROUCliquez ici pour voir le tarif du repère N° 26
27 - VISCliquez ici pour voir le tarif du repère N° 27
28 - ECROUCliquez ici pour voir le tarif du repère N° 28
29 - RONDELLE Cliquez ici pour voir le tarif du repère N° 29
30 - DOUILLECliquez ici pour voir le tarif du repère N° 30

Identifier une pièce détachée HUSQVARNA CEORA-546

Cette vue éclatée correspond au modèle HUSQVARNA CEORA-546 et présente les différents composants associés à la planche « arrimage (rz43m) ». Elle permet de retrouver plus facilement une pièce grâce à son emplacement sur le schéma et à son numéro de repère.

La liste associée à cette planche comprend 29 repères de pièces référencés. Elle permet notamment de retrouver broche d articulation, couvercle amortisseur et ressort.

Comment identifier une pièce sur cette vue éclatée ?

Pour identifier une pièce, commencez par repérer son emplacement sur la vue éclatée. Notez ensuite le numéro indiqué à côté du composant et recherchez ce même repère dans la liste des pièces.

Vérifier une pièce avant commande

Pour éviter une erreur lors de la commande, comparez le modèle de votre machine avec celui indiqué sur cette planche et vérifiez également le numéro de repère et la désignation de la pièce recherchée.
