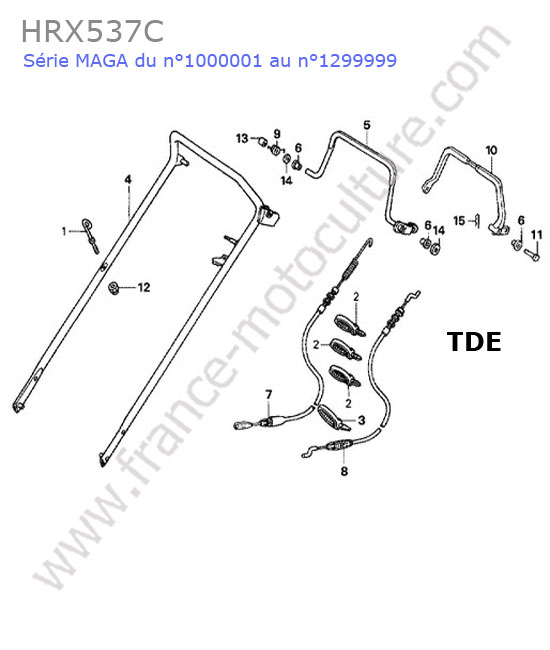

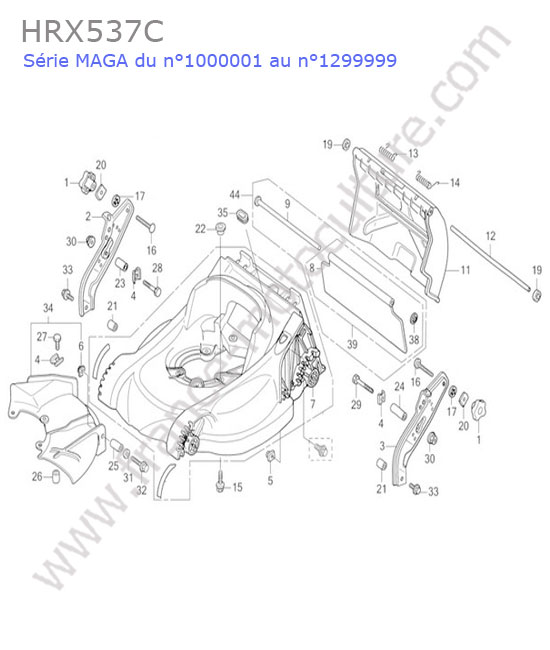

Vues éclatées / pièces détachées tondeuse HONDA HRX537 (C)
Comment identifier votre pièce ?
Pour trouver la bonne pièce détachée, vérifiez le modèle exact de votre machine et, si nécessaire, son type ainsi que son numéro de série.
- Identifiez le modèle de votre machine.
- Vérifiez sa version ou son type.
- Relevez le numéro de série si nécessaire.
- Choisissez le groupe correspondant sur la vue éclatée.
- Repérez la position de la pièce.
- Vérifiez la référence avant de commander.
Le numéro de série se situe sur l'étiquette apposée sur le haut du carter de la tondeuse, entre le panier et le moteur.
Notre expertise
France Motoculture est spécialisée dans la vente de pièces détachées originales (OEM) pour matériel de motoculture.
Notre expertise des machines et pièces détachées HONDA, acquise au fil de nombreuses années de collaboration avec le constructeur, nous permet d’identifier avec précision les références d’origine adaptées à chaque machine.Notre équipe s'appuie sur les vues éclatées et documentations techniques disponibles auprès de ce constructeur afin de faciliter l'identification des pièces et d'assurer la pleine compatibilité.
Lorsque plusieurs versions d'une machine existent, nous recommandons de vérifier le modèle, le type et le numéro de série avant toute commande.
La recherche d'une pièce détachée HONDA repose sur notre connaissance des machines et sur l'étude des informations techniques associées à chaque modèle. Les roues, les systèmes de réglage de hauteur et les éléments de transmission peuvent varier selon la version de la tondeuse HONDA ; leur emplacement dans la documentation apporte donc une information précieuse. Les nombreuses configurations associées à ce modèle peuvent expliquer la présence de références différentes pour certains composants. Pour différencier les versions d'une même machine, nous pouvons nous appuyer sur le modèle, le type et, lorsque cela est nécessaire, le numéro de série. La consultation de la documentation correspondant à cette configuration permet alors de sélectionner la référence adaptée.
Le conseil de Xavier, notre technicien atelier : "Pour le nettoyage d'une tondeuse, évitez de diriger un jet d'eau sous pression directement vers les roulements, les commandes ou les éléments du moteur. Privilégiez le chiffon, soufflette et spatule plastique !"
Vous ne trouvez pas votre pièce ou vous avez un doute ?
Une pièce peut varier selon la version ou le numéro de série de la machine.
Si vous ne parvenez pas à identifier votre pièce, contactez notre équipe technique en indiquant le modèle de votre machine et, lorsque cela est possible, son numéro de série.
Besoin d'aide pour identifier la bonne vue éclatée ou la bonne pièce détachée de votre tondeuse HONDA HRX537 ? Contactez nos techniciens (envoi photo possible) ou par téléphone.
Caractéristiques techniques HONDA HRX537 (C)
| Moteur GCV190A |
| Type de moteur | 4 temps, arbre à came en tête, monocylindre |
| Huile moteur 10W30 (capacité 0.55L) | Vidange chaque année |
| Taux de compression | 8,5:1 |
| Diamètre ext. de jupe | Valeur usine : 68.985mm / limite service: 68.885mm |
| Piston (jeu dans cylindre) | Valeur usine : 0.015mm à 0.054mm / limite service: 0.12mm |
| Jeu côté segments (feu) | Valeur usine : 0,035 – 0,069 mm / limite service : 0,15mm |
| Jeu côté segments (étancheité) | Valeur usine : 0,015mm-0.049mm / limite service : 0,15mm |
| Jeu de soupapes | Admission : 0.15 +/-0.04mm - Echappement : 0.20 +/- 0.04mm |
| Allumage |
| Calage à l'allumage | 20° avant PMH |
| Résistance primaire | 1-1.2 Ω |
| Résistance secondaire | 10.6-12.8 kΩ |
| Entrefer | 0.2 à 0.6mm |
| Source des données techniques : Manuel atelier HONDA (Workshop Service Manual – WSM /63VH7F01) |
Découvrez également les autres versions de cette même gamme HRX537 :
Série MAGA 1300001 à 1499999
GCV190
Série MAGA 1700001 à 1899999
GCV190
Série après MAGA 1900001
GCV190
Série après MAGA 2000001
GCV190 - HYEA/HZEA/VKEA/VYEA
Série après MAMA 1000001
GCV200
Série après MCGF 1000001
GCV200
Série après MCRF 1000001
GCV200
