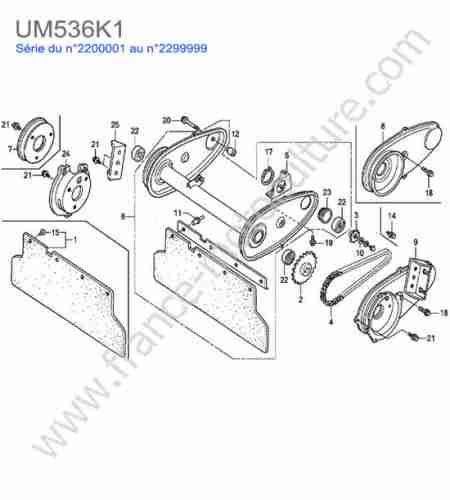

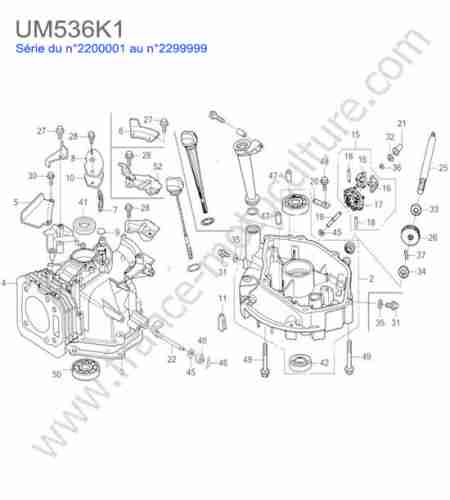

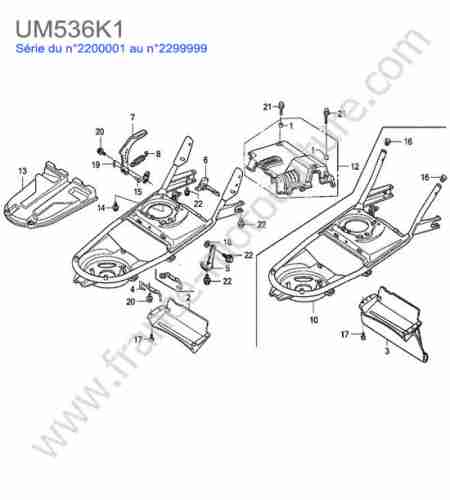

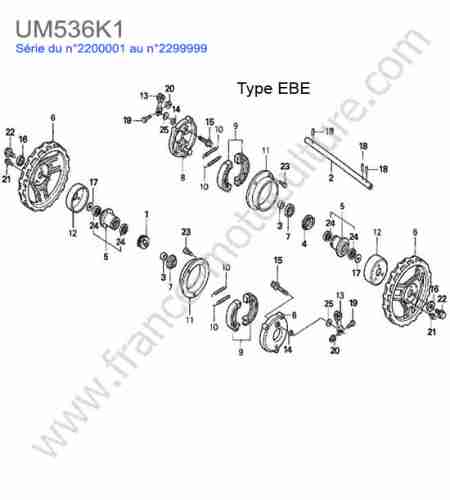

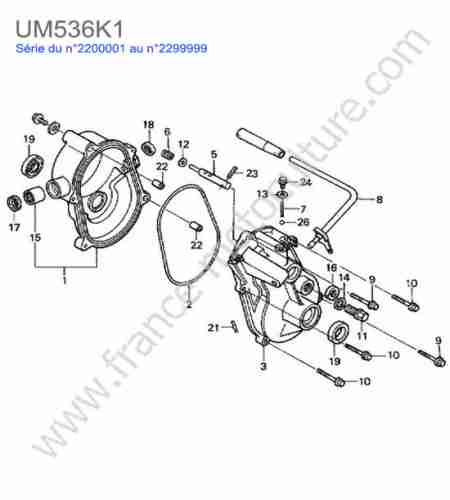

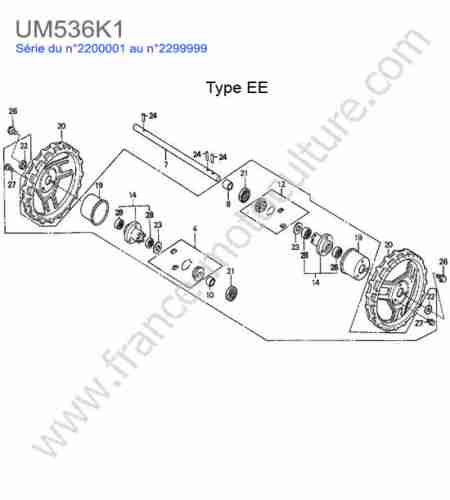

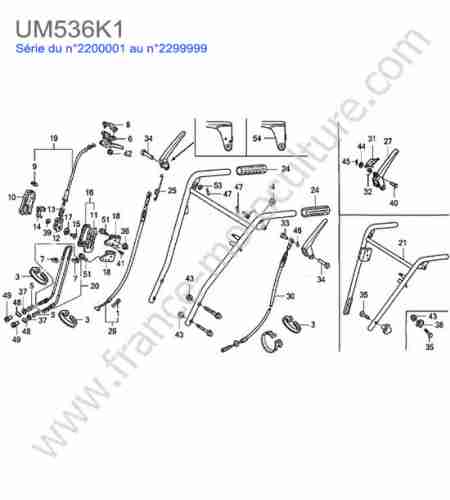

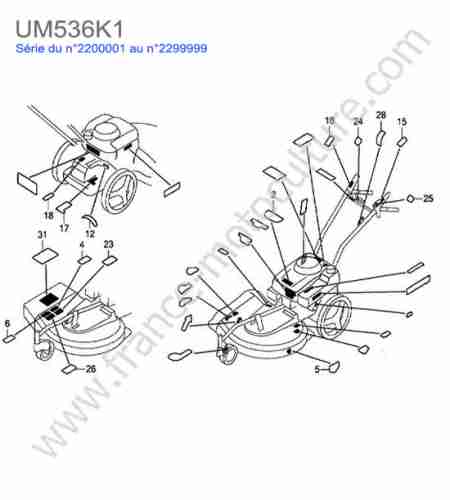

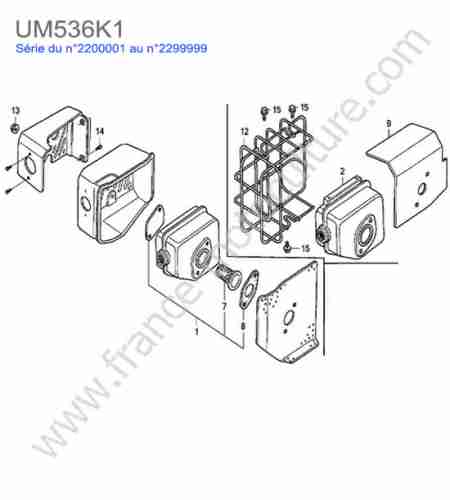

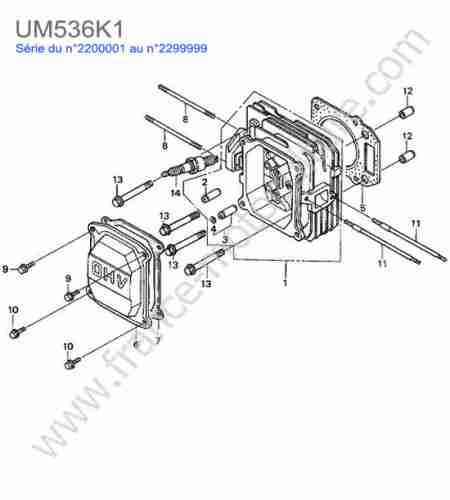

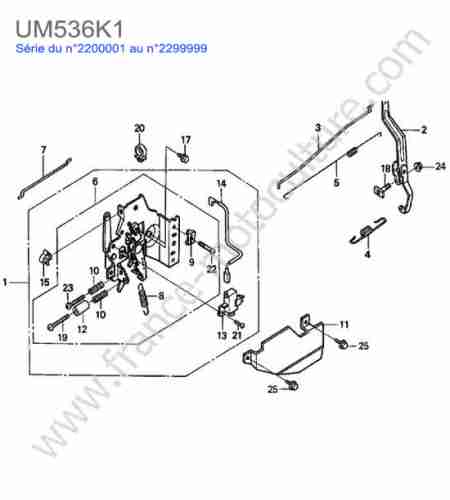

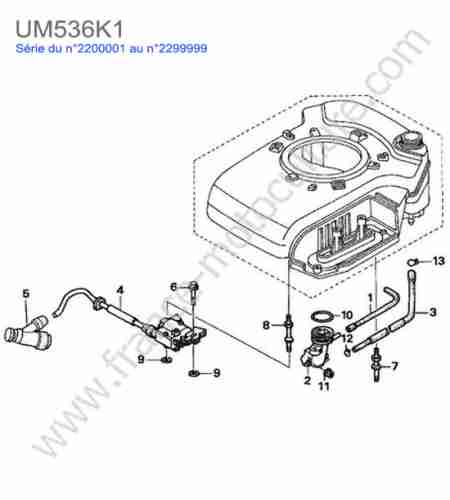

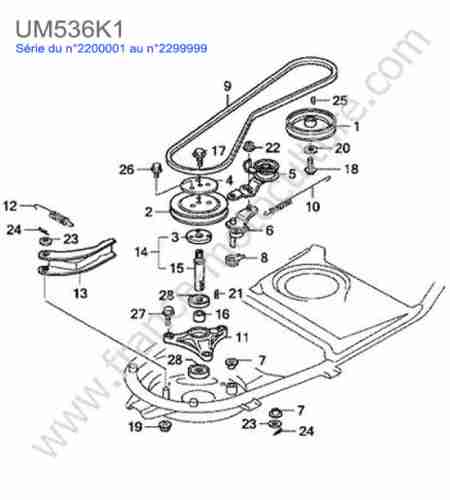

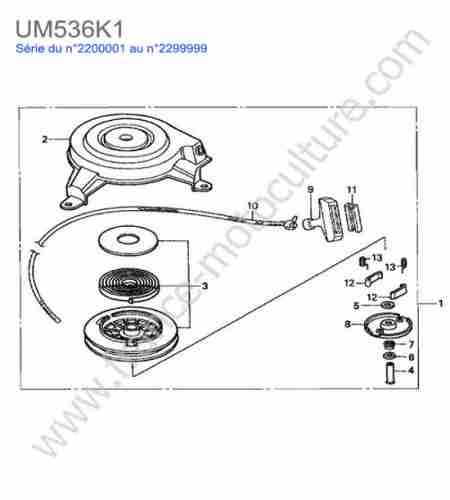

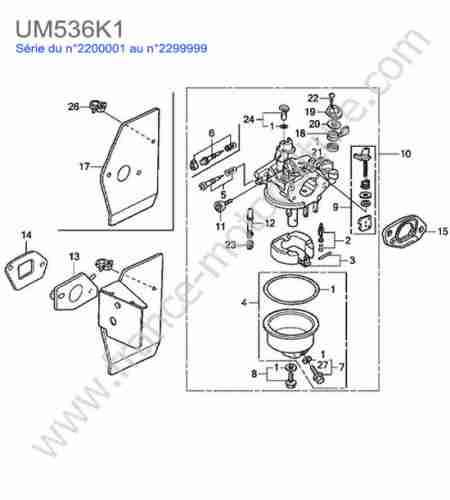

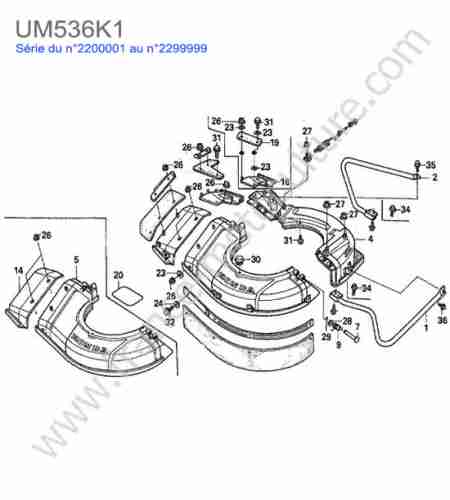

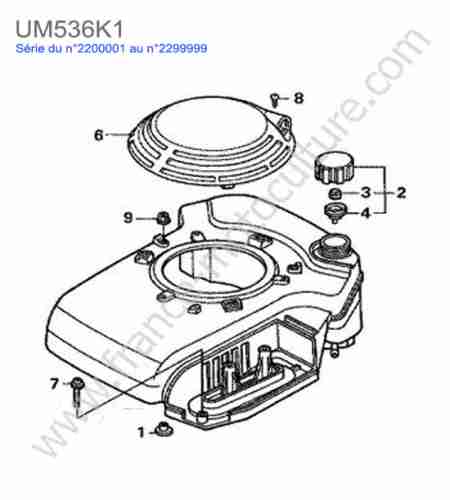

Vues éclatées / pièces détachées tondeuse débroussailleuse HONDA UM536 (K1)
Comment identifier votre pièce ?
Pour trouver la bonne pièce détachée, vérifiez le modèle exact de votre machine et, si nécessaire, son type ainsi que son numéro de série.
- Identifiez le modèle de votre machine.
- Vérifiez sa version ou son type.
- Relevez le numéro de série si nécessaire.
- Choisissez le groupe correspondant sur la vue éclatée.
- Repérez la position de la pièce.
- Vérifiez la référence avant de commander.
Le numéro de serie est inscrit sur l'étiquette apposée sur le carter de coupe, il est composé de 4 ou 5 lettres suivi de 7 chiffres.
Notre expertise
France Motoculture est spécialisée dans la vente de pièces détachées originales (OEM) pour matériel de motoculture.
Notre expertise des machines et pièces détachées HONDA, acquise au fil de nombreuses années de collaboration avec le constructeur, nous permet d’identifier avec précision les références d’origine adaptées à chaque machine.Notre équipe s'appuie sur les vues éclatées et documentations techniques disponibles auprès de ce constructeur afin de faciliter l'identification des pièces et d'assurer la pleine compatibilité.
Lorsque plusieurs versions d'une machine existent, nous recommandons de vérifier le modèle, le type et le numéro de série avant toute commande.
Notre expérience des machines HONDA nous permet d'aborder la recherche d'une pièce en tenant compte de son environnement mécanique et de la documentation correspondante. Notre expérience des tondeuses HONDA nous permet ainsi de rapprocher une pièce recherchée de son emplacement dans la vue éclatée avant de confirmer sa référence. Lorsque plusieurs configurations existent pour un même modèle, certains composants peuvent donc différer d'une version à l'autre. Les informations présentes sur la plaque constructeur, notamment le modèle, le type et éventuellement le numéro de série, permettent de distinguer les différentes configurations. Le croisement des informations présentes sur la machine et dans la documentation permet ainsi de limiter les erreurs de référence.

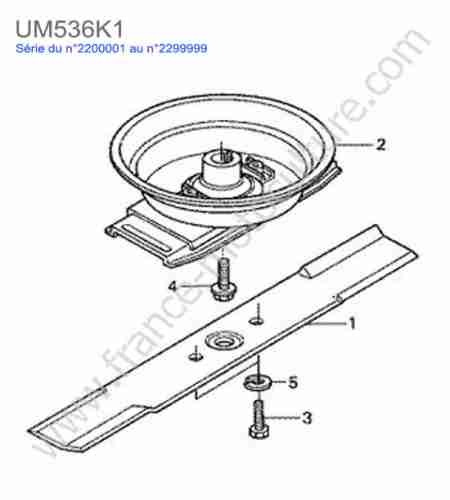

Le conseil de Xavier, notre technicien atelier : "Lors du remplacement de la lame de coupe, vérifiez attentivement son sens de montage !"
Vous ne trouvez pas votre pièce ou vous avez un doute ?
Une pièce peut varier selon la version ou le numéro de série de la machine.
Si vous ne parvenez pas à identifier votre pièce, contactez notre équipe technique en indiquant le modèle de votre machine et, lorsque cela est possible, son numéro de série.
Besoin d'aide pour identifier la bonne vue éclatée ou la bonne pièce détachée de votre tondeuse HONDA UM536 ? Contactez nos techniciens (envoi photo possible) ou par téléphone.
Caractéristiques techniques HONDA UM536 (K1)
| Moteur GXV160K1 |
| Type de moteur | 4 temps, cylindre unique avec soupape en tête |

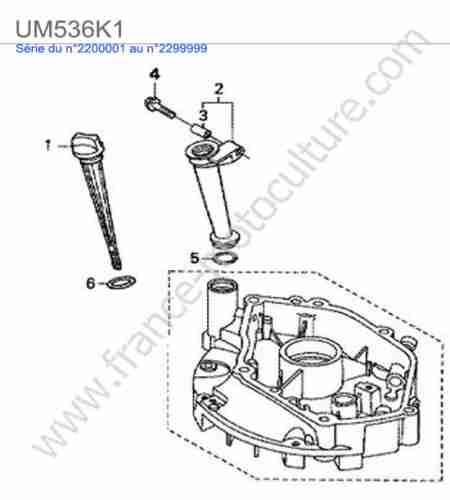

| Huile moteur 10W30 (capacité 0.65L) | Vidange chaque année |
| Taux de compression | 8,0:1 |
| Diamètre ext. de jupe | Valeur usine : 67.985mm / limite service: 67.845mm |
| Piston (jeu dans cylindre) | Valeur usine : 0.015mm à 0.050mm/ limite service : 0,12mm |
| Jeu latéral segment (feu/étancheité/râcleur) | Valeur usine : 0,030 – 0,065 mm / limite service : 0,15mm |
| Jeu soupapes | Admission : 0.15mm +/- 0.02 | Echappement : 0.2mm +/- 0.02 |
| Allumage |
| Calage à l'allumage | 20° avant PMH |
| Résistance primaire | 0,7 à 0,9 Ω |
| Résistance secondaire | 6.3 à 7.7 kΩ |
| Entrefer | 0,4 +/- 0,2mm |
| Source des données techniques : Manuel atelier HONDA (Workshop Service Manual – WSM /66VD810) |
Découvrez également les autres versions de cette même gamme UM536 :
Avis clients & Preuve de fiabilité
★★★★★
Excellent accueil téléphonique , personnel compétent. Très bon conditionnement des produits, délai de livraison rapide. Etablissement très sérieux et respectueux des clients, je reviendrais vers vous avec grand plaisir. Merci de votre aide.
JEAN LUC YVIN(Avis Google)
★★★★★
Pieces origines livré très rapidement 3eme commande
Michel Baboeuf(Avis Google)
★★★★★
Site très bien fourni, SAV agréable et réactif, livraison rapide, parfait !
Lucas M.(Avis Google)
★★★★★
Première commande sur ce site expédition rapide pièces d'origine très bien
Antoine SOLARO(Avis Google)
Pièces détachées compatibles avec HONDA UM536 (K1) :
