Tondeuse autoportée SF370
Pièces détachées et vue éclatée Iseki : Arbre entree transmission

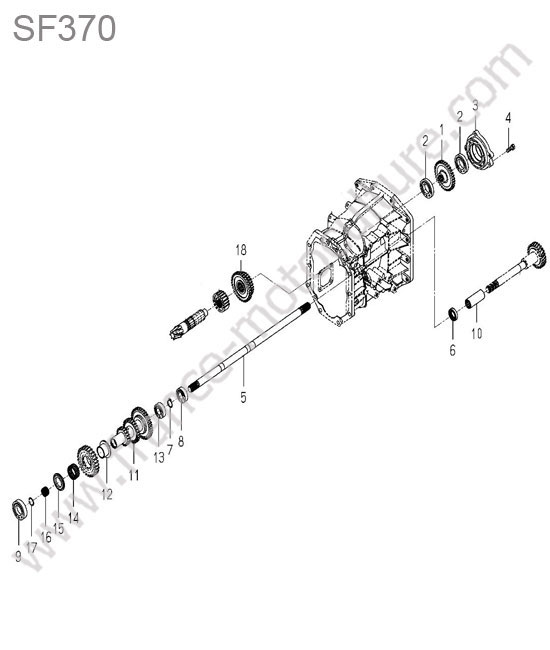

Vue éclatée (Arbre entree transmission) pour ISEKI - SF370

1 - PIGNON	Cliquez ici pour voir le tarif du repère N° 1
2 - ROULEMENT	Cliquez ici pour voir le tarif du repère N° 2
3 - PALIER	Cliquez ici pour voir le tarif du repère N° 3
4 - VIS	Cliquez ici pour voir le tarif du repère N° 4
5 - ARBRE	Cliquez ici pour voir le tarif du repère N° 5
6 - BAGUE	Cliquez ici pour voir le tarif du repère N° 6
7 - SAC 10 CIRCLIPS	Cliquez ici pour voir le tarif du repère N° 7
8 - ROULEMENT	Cliquez ici pour voir le tarif du repère N° 8
9 - ROULEMENT	Cliquez ici pour voir le tarif du repère N° 9
10 - DOUILLE ACCOUPLEMENT	Cliquez ici pour voir le tarif du repère N° 10
11 - PIGNON ETAGE	Cliquez ici pour voir le tarif du repère N° 11
12 - BAGUE	Cliquez ici pour voir le tarif du repère N° 12
13 - ROULEMENT	Cliquez ici pour voir le tarif du repère N° 13
14 - CAGE	Cliquez ici pour voir le tarif du repère N° 14
15 - RONDELLE	Cliquez ici pour voir le tarif du repère N° 15
16 - ROULEMENT	Cliquez ici pour voir le tarif du repère N° 16
17 - JONC	Cliquez ici pour voir le tarif du repère N° 17
18 - PIGNON 27-33	Cliquez ici pour voir le tarif du repère N° 18

Identifier une pièce détachée ISEKI SF370

Cette vue éclatée correspond au modèle ISEKI SF370 et présente les différents composants associés à la planche « arbre entree transmission ». Elle permet de retrouver plus facilement une pièce grâce à son emplacement sur le schéma et à son numéro de repère.

La liste associée à cette planche comprend 18 repères de pièces référencés. Elle permet notamment de retrouver jonc, douille accouplement et cage.

Comment identifier une pièce sur cette vue éclatée ?

La vue éclatée facilite le repérage des composants grâce aux numéros associés à chaque élément. Une fois le repère identifié sur le schéma, il suffit de le retrouver dans la liste pour vérifier la désignation de la pièce.

Vérifier une pièce avant commande

La présence d’une pièce sur une vue éclatée ne suffit pas toujours à confirmer son adaptation à une machine. Vérifiez donc attentivement la référence, le modèle concerné et les informations disponibles avant de passer commande.

L’expertise France Motoculture

La recherche d’une pièce détachée ne consiste pas uniquement à retrouver une désignation dans un catalogue. Chez France Motoculture, notre expérience nous conduit à vérifier la cohérence entre le modèle de la machine, la vue éclatée, le repère et les informations disponibles sur la pièce. Cette méthode permet de limiter les erreurs lorsque plusieurs modèles ou variantes présentent des composants similaires.

Les pièces proposées sont d'origine ISEKI (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 3 à 5 jours pour les pièces ISEKI. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par ISEKI. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.

Besoin d’aide pour rechercher une pièce ou pour confirmer votre sélection ? Notre équipe est à votre disposition pour vous accompagner via notre page de contact (envoi photo possible) ou par téléphone au 02 61 70 01 60
