Robot Automower CEORA-546
Pièces détachées et vue éclatée Husqvarna : Moteurs coupe (RZ43M)

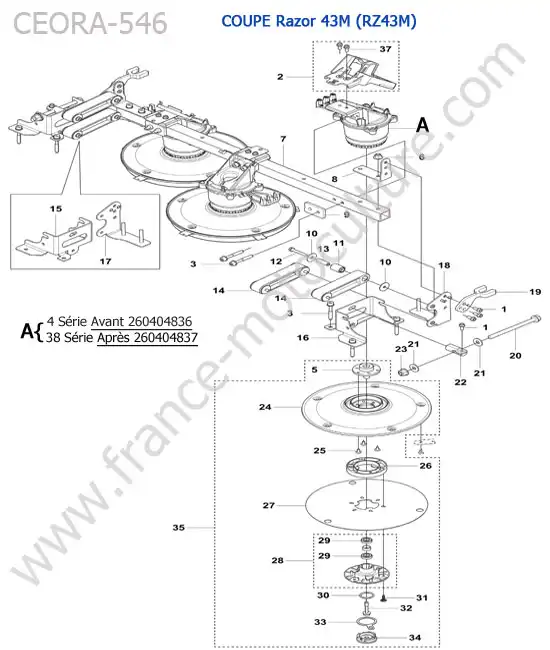

Vue éclatée (Moteurs coupe (RZ43M)) pour HUSQVARNA - CEORA-546

1 - VISCliquez ici pour voir le tarif du repère N° 1
2 - KIT DE SUPPORT G4B SUPPORT PLASTIQUECliquez ici pour voir le tarif du repère N° 2
3 - VISCliquez ici pour voir le tarif du repère N° 3
4 - MOTEUR DE COUPECliquez ici pour voir le tarif du repère N° 4
5 - MOYEUCliquez ici pour voir le tarif du repère N° 5
6 - ECROUCliquez ici pour voir le tarif du repère N° 6
7 - TRAVERSECliquez ici pour voir le tarif du repère N° 7
8 - SUPPORT EQUERRECliquez ici pour voir le tarif du repère N° 8
9 - SUPPORT DE PLAQUECliquez ici pour voir le tarif du repère N° 9
10 - RONDELLECliquez ici pour voir le tarif du repère N° 10
11 - SILENTBLOCCliquez ici pour voir le tarif du repère N° 11
12 - VISCliquez ici pour voir le tarif du repère N° 12
13 - DOUILLECliquez ici pour voir le tarif du repère N° 13
14 - BRAS DE LIAISONCliquez ici pour voir le tarif du repère N° 14
15 - REGLAGE HAUTEUR DU SUPPORT VERS LA DROITECliquez ici pour voir le tarif du repère N° 15
16 - REGLAGE HAUTEUR DU SUPPORT VERS LA GAUCHECliquez ici pour voir le tarif du repère N° 16
17 - PIGNON DROIT DU SUPPORTCliquez ici pour voir le tarif du repère N° 17
18 - PIGNON DE SUPPORT GAUCHECliquez ici pour voir le tarif du repère N° 18
19 - FOURCHETTE DE REGLAGE EN HAUTEURCliquez ici pour voir le tarif du repère N° 19
20 - VISCliquez ici pour voir le tarif du repère N° 20
21 - RONDELLECliquez ici pour voir le tarif du repère N° 21
22 - LIAISONCliquez ici pour voir le tarif du repère N° 22
23 - ECROUCliquez ici pour voir le tarif du repère N° 23
24 - DISQUE DE COUPECliquez ici pour voir le tarif du repère N° 24
25 - VIS FIXATION PLATEAU DE COUPE 305/310/315/405X/415X/430X/435X/450X/520Cliquez ici pour voir le tarif du repère N° 25
26 - PLAQUE DE GLISSEMENTCliquez ici pour voir le tarif du repère N° 26
27 - PLAQUE DE PROTECTION ANTI-DERAPAGECliquez ici pour voir le tarif du repère N° 27
28 - ENSEMBLE DE PALIERSCliquez ici pour voir le tarif du repère N° 28
30 - JOINT TORIQUE PLATEAU PROTECTION 105/305/310/315/415XCliquez ici pour voir le tarif du repère N° 30
31 - VISCliquez ici pour voir le tarif du repère N° 31
32 - VIS DE RETENUECliquez ici pour voir le tarif du repère N° 32
33 - BOUCHON A SANGLECliquez ici pour voir le tarif du repère N° 33
34 - CAPUCHONCliquez ici pour voir le tarif du repère N° 34
37 - VISCliquez ici pour voir le tarif du repère N° 37
38 - ENSEMBLE MOTEUR DE COUPECliquez ici pour voir le tarif du repère N° 38

Identifier une pièce détachée HUSQVARNA CEORA-546

Pour le HUSQVARNA CEORA-546, cette vue éclatée détaille les composants associés à la section « moteurs coupe (rz43m) ». Chaque élément identifié sur le schéma peut être retrouvé dans la liste des pièces grâce à son numéro de repère.

35 repères de pièces sont associés à cette vue éclatée. La liste permet notamment de retrouver reglage hauteur du support vers la gauche, reglage hauteur du support vers la droite et ensemble de paliers.

Comment identifier une pièce sur cette vue éclatée ?

Pour identifier une pièce, commencez par repérer son emplacement sur la vue éclatée. Notez ensuite le numéro indiqué à côté du composant et recherchez ce même repère dans la liste des pièces.

Vérifier une pièce avant commande

Pour éviter une erreur lors de la commande, comparez le modèle de votre machine avec celui indiqué sur cette planche et vérifiez également le numéro de repère et la désignation de la pièce recherchée.
