Tronconneuses MS193 T
Pièces détachées et vue éclatée Stihl : Lanceur

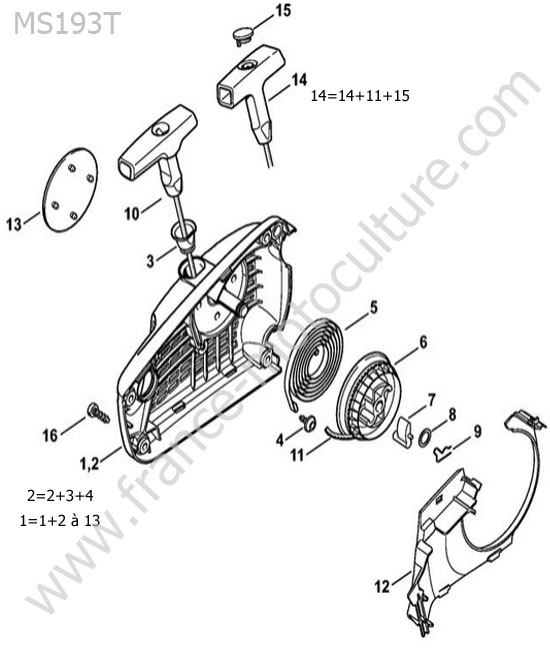

Vue éclatée (Lanceur) pour STIHL - MS193T

1 - CARTER VENTILATEUR AV.LANCEUR	Cliquez ici pour voir le tarif du repère N° 1
2 - CARTER DE VENTILATEUR	Cliquez ici pour voir le tarif du repère N° 2
3 - DOUILLE	Cliquez ici pour voir le tarif du repère N° 3
4 - VIS	Cliquez ici pour voir le tarif du repère N° 4
5 - RESSORT RAPPEL ERGO	Cliquez ici pour voir le tarif du repère N° 5
6 - POULIE A CABLE	Cliquez ici pour voir le tarif du repère N° 6
7 - CLIQUET	Cliquez ici pour voir le tarif du repère N° 7
8 - RONDELLE	Cliquez ici pour voir le tarif du repère N° 8
9 - AIGUILLE DE CLIQUET	Cliquez ici pour voir le tarif du repère N° 9
10 - POIGNEE	Cliquez ici pour voir le tarif du repère N° 10
11 - CABLE LANCEUR	Cliquez ici pour voir le tarif du repère N° 11
12 - SEGMENT	Cliquez ici pour voir le tarif du repère N° 12
13 - PLAQUE MATRICULE MS 193T	Cliquez ici pour voir le tarif du repère N° 13
14 - POIGNEE ELASTOSTART D.3.0MM	Cliquez ici pour voir le tarif du repère N° 14
15 - CAPUCHON	Cliquez ici pour voir le tarif du repère N° 15
16 - VIS	Cliquez ici pour voir le tarif du repère N° 16

Identifier une pièce détachée STIHL MS193T

La planche « lanceur » présente les pièces référencées pour le modèle STIHL MS193 T. La vue éclatée permet de visualiser la position des différents éléments et de faire le lien entre chaque composant et son repère.

Cette planche comporte 16 repères de pièces référencés. Parmi les éléments présents figurent notamment carter ventilateur av.lanceur, poulie a cable et aiguille de cliquet.

Comment identifier une pièce sur cette vue éclatée ?

Chaque composant représenté sur la planche est associé à un numéro de repère. En vous reportant à ce numéro dans la liste, vous pouvez retrouver la désignation correspondant à l’élément recherché.

Vérifier une pièce avant commande

La présence d’une pièce sur une vue éclatée ne suffit pas toujours à confirmer son adaptation à une machine. Vérifiez donc attentivement la référence, le modèle concerné et les informations disponibles avant de passer commande.

L’expertise France Motoculture

Au quotidien, France Motoculture utilise les vues éclatées et les informations de pièces comme supports de recherche et de vérification. Notre connaissance pratique de la motoculture nous permet de confronter les différentes données disponibles lorsqu’une identification demande une attention particulière, notamment en présence de plusieurs versions d’un même modèle.

Les pièces proposées sont d'origine STIHL (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 4 à 8 jours pour les pièces STIHL. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par STIHL. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.
