Tronconneuses MS172 C-BE
Pièces détachées et vue éclatée Stihl : Embrayage / tendeur chaine

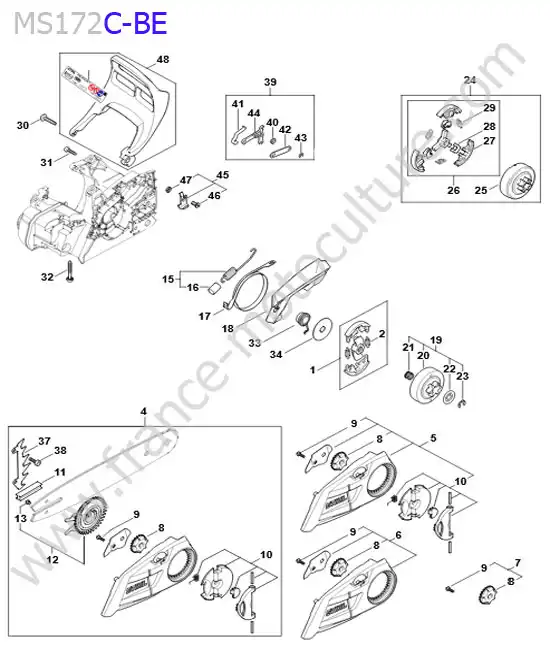

Vue éclatée (Embrayage / tendeur chaine) pour STIHL - MS172-2

1 - EMBRAYAGECliquez ici pour voir le tarif du repère N° 1
2 - RESSORT DE TRACTIONCliquez ici pour voir le tarif du repère N° 2
4 - COUVERCLE DE PIGNONCliquez ici pour voir le tarif du repère N° 4
5 - COUVERCLE DE PIGNONCliquez ici pour voir le tarif du repère N° 5
6 - COUVERCLE DE PIGNONCliquez ici pour voir le tarif du repère N° 6
7 - MOLETTE DE TENSIONCliquez ici pour voir le tarif du repère N° 7
8 - MOLETTE DE TENSIONCliquez ici pour voir le tarif du repère N° 8
9 - VIS À TÊTE FRAISÉECliquez ici pour voir le tarif du repère N° 9
10 - VIS A AILETTESCliquez ici pour voir le tarif du repère N° 10
11 - PIECE INTERCALAIRECliquez ici pour voir le tarif du repère N° 11
12 - RONDELLE DE SERRAGECliquez ici pour voir le tarif du repère N° 12
13 - ECROUCliquez ici pour voir le tarif du repère N° 13
15 - RESSORT DE TENSIONCliquez ici pour voir le tarif du repère N° 15
16 - RESSORT DE TENSIONCliquez ici pour voir le tarif du repère N° 16
17 - COLLIER DE FREINCliquez ici pour voir le tarif du repère N° 17
18 - COUVERCLECliquez ici pour voir le tarif du repère N° 18
19 - PIGNON 3-8 P 6 DENTSCliquez ici pour voir le tarif du repère N° 19
20 - PIGNON 3-8 P 6 DENTSCliquez ici pour voir le tarif du repère N° 20
21 - ROULEMENT TAMBOUR EMBRAYAGE MS170/MS180/MS211/MS231/MS260Cliquez ici pour voir le tarif du repère N° 21
22 - RONDELLE ARRETCliquez ici pour voir le tarif du repère N° 22
23 - CIRCLIPSCliquez ici pour voir le tarif du repère N° 23
24 - ENSEMBLE PIGNON 1/4 8D AVEC EMBRAYAGECliquez ici pour voir le tarif du repère N° 24
25 - PIGNON 1/4 8DCliquez ici pour voir le tarif du repère N° 25
26 - EMBRAYAGE 017/018Cliquez ici pour voir le tarif du repère N° 26
27 - MASSELOTTECliquez ici pour voir le tarif du repère N° 27
28 - SUPPORTCliquez ici pour voir le tarif du repère N° 28
29 - RESSORT DE TENSIONCliquez ici pour voir le tarif du repère N° 29
30 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 30
31 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 31
32 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 32
33 - VIS SANS FINCliquez ici pour voir le tarif du repère N° 33
34 - RONDELLE DE RECOUVREMENTCliquez ici pour voir le tarif du repère N° 34
37 - GRIFFECliquez ici pour voir le tarif du repère N° 37
38 - VIS Cliquez ici pour voir le tarif du repère N° 38
39 - JEU DE PIECES DE FREIN DE CHAÎNECliquez ici pour voir le tarif du repère N° 39
40 - RONDELLECliquez ici pour voir le tarif du repère N° 40
41 - RESSORT A LAMECliquez ici pour voir le tarif du repère N° 41
42 - BRIDE DE FIXATIONCliquez ici pour voir le tarif du repère N° 42
43 - CIRCLIPSCliquez ici pour voir le tarif du repère N° 43
44 - LEVIERCliquez ici pour voir le tarif du repère N° 44
45 - ARRET DE CHAÎNECliquez ici pour voir le tarif du repère N° 45
46 - VIS A TETE FRAISEECliquez ici pour voir le tarif du repère N° 46
47 - ECROU M6Cliquez ici pour voir le tarif du repère N° 47
48 - PROTEGE-MAINCliquez ici pour voir le tarif du repère N° 48

Identifier une pièce détachée STIHL MS172-2

La planche « embrayage / tendeur chaine » présente les pièces référencées pour le modèle STIHL MS172 C-BE. La vue éclatée permet de visualiser la position des différents éléments et de faire le lien entre chaque composant et son repère.

44 repères de pièces sont associés à cette vue éclatée. La liste permet notamment de retrouver collier de frein, roulement tambour embrayage ms170/ms180/ms211/ms231/ms260 et jeu de pieces de frein de chaÎne.

Comment identifier une pièce sur cette vue éclatée ?

La recherche d’une pièce s’effectue en deux étapes : localiser d’abord le composant sur le schéma, puis relever son numéro de repère afin de retrouver sa désignation dans la liste correspondante.

Vérifier une pièce avant commande

Avant de commander une pièce, il est recommandé de vérifier la marque, le modèle exact de la machine, le numéro de repère et la désignation indiquée dans la liste. Ces informations permettent de limiter les erreurs d’identification.

L’expertise France Motoculture

La recherche d’une pièce détachée ne consiste pas uniquement à retrouver une désignation dans un catalogue. Chez France Motoculture, notre expérience nous conduit à vérifier la cohérence entre le modèle de la machine, la vue éclatée, le repère et les informations disponibles sur la pièce. Cette méthode permet de limiter les erreurs lorsque plusieurs modèles ou variantes présentent des composants similaires.

Distributeur officiel STIHLLes pièces proposées sont d'origine STIHL (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 1 à 3 jours pour les pièces STIHL. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par STIHL. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.

Besoin d’aide pour rechercher une pièce ou pour confirmer votre sélection ? Notre équipe est à votre disposition pour vous accompagner via notre page de contact (envoi photo possible) ou par téléphone au 02 61 70 01 60
