Tronconneuses MS162.0
Pièces détachées et vue éclatée Stihl : Embrayage / frein chaine

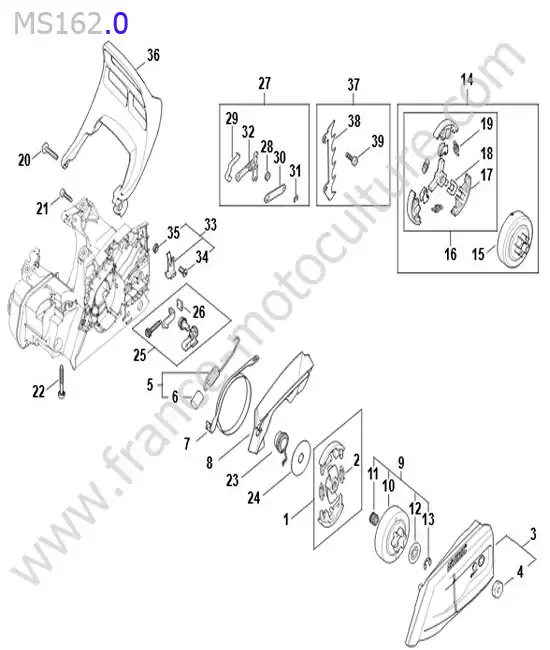

Vue éclatée (Embrayage / frein chaine) pour STIHL - MS162-3

1 - EMBRAYAGECliquez ici pour voir le tarif du repère N° 1
2 - RESSORT DE TRACTIONCliquez ici pour voir le tarif du repère N° 2
3 - COUVERCLE DE PIGNONCliquez ici pour voir le tarif du repère N° 3
4 - ECROUCliquez ici pour voir le tarif du repère N° 4
5 - RESSORT DE TENSIONCliquez ici pour voir le tarif du repère N° 5
6 - RESSORT DE TENSIONCliquez ici pour voir le tarif du repère N° 6
7 - COLLIER DE FREINCliquez ici pour voir le tarif du repère N° 7
8 - COUVERCLECliquez ici pour voir le tarif du repère N° 8
9 - PIGNON 3-8 P 6 DENTSCliquez ici pour voir le tarif du repère N° 9
10 - PIGNON 3-8 P 6 DENTSCliquez ici pour voir le tarif du repère N° 10
11 - ROULEMENT TAMBOUR EMBRAYAGE MS170/MS180/MS211/MS231/MS260Cliquez ici pour voir le tarif du repère N° 11
12 - RONDELLE ARRETCliquez ici pour voir le tarif du repère N° 12
13 - CIRCLIPSCliquez ici pour voir le tarif du repère N° 13
14 - ENSEMBLE PIGNON 1/4 8D AVEC EMBRAYAGECliquez ici pour voir le tarif du repère N° 14
15 - PIGNON 1/4 8DCliquez ici pour voir le tarif du repère N° 15
16 - EMBRAYAGE 017/018Cliquez ici pour voir le tarif du repère N° 16
17 - MASSELOTTECliquez ici pour voir le tarif du repère N° 17
18 - SUPPORTCliquez ici pour voir le tarif du repère N° 18
19 - RESSORT DE TENSIONCliquez ici pour voir le tarif du repère N° 19
20 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 20
21 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 21
22 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 22
23 - VIS SANS FINCliquez ici pour voir le tarif du repère N° 23
24 - RONDELLE DE RECOUVREMENTCliquez ici pour voir le tarif du repère N° 24
25 - TENDEUR DE CHAÎNECliquez ici pour voir le tarif du repère N° 25
26 - PIECE DE PRESSIONCliquez ici pour voir le tarif du repère N° 26
27 - JEU DE PIECES DE FREIN DE CHAÎNECliquez ici pour voir le tarif du repère N° 27
28 - RONDELLECliquez ici pour voir le tarif du repère N° 28
29 - RESSORT A LAMECliquez ici pour voir le tarif du repère N° 29
30 - BRIDE DE FIXATIONCliquez ici pour voir le tarif du repère N° 30
31 - CIRCLIPSCliquez ici pour voir le tarif du repère N° 31
32 - LEVIERCliquez ici pour voir le tarif du repère N° 32
33 - ARRET DE CHAÎNECliquez ici pour voir le tarif du repère N° 33
34 - VIS A TETE FRAISEECliquez ici pour voir le tarif du repère N° 34
35 - ECROU M6Cliquez ici pour voir le tarif du repère N° 35
36 - PROTEGE-MAINCliquez ici pour voir le tarif du repère N° 36
37 - JEU DE PIECES GRIFFECliquez ici pour voir le tarif du repère N° 37
38 - GRIFFECliquez ici pour voir le tarif du repère N° 38
39 - VIS Cliquez ici pour voir le tarif du repère N° 39

Identifier une pièce détachée STIHL MS162-3

Cette vue éclatée correspond au modèle STIHL MS162.0 et présente les différents composants associés à la planche « embrayage / frein chaine ». Elle permet de retrouver plus facilement une pièce grâce à son emplacement sur le schéma et à son numéro de repère.

39 repères de pièces sont associés à cette vue éclatée. La liste permet notamment de retrouver ensemble pignon 1/4 8d avec embrayage, ressort de tension et couvercle.

Comment identifier une pièce sur cette vue éclatée ?

Pour identifier une pièce, commencez par repérer son emplacement sur la vue éclatée. Notez ensuite le numéro indiqué à côté du composant et recherchez ce même repère dans la liste des pièces.

Vérifier une pièce avant commande

La présence d’une pièce sur une vue éclatée ne suffit pas toujours à confirmer son adaptation à une machine. Vérifiez donc attentivement la référence, le modèle concerné et les informations disponibles avant de passer commande.
