Tronconneuses MS172
Pièces détachées et vue éclatée Stihl : Embrayage

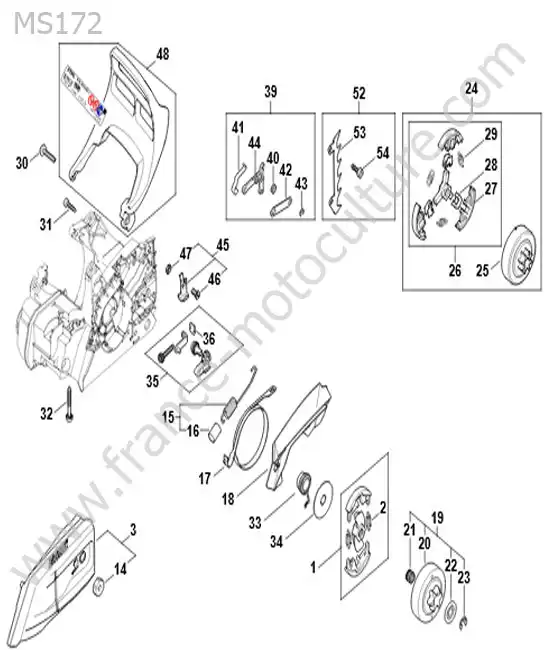

Vue éclatée (Embrayage) pour STIHL - MS172-1

1 - EMBRAYAGECliquez ici pour voir le tarif du repère N° 1
2 - RESSORT DE TRACTIONCliquez ici pour voir le tarif du repère N° 2
3 - COUVERCLE DE PIGNONCliquez ici pour voir le tarif du repère N° 3
14 - ECROU M6Cliquez ici pour voir le tarif du repère N° 14
15 - RESSORT DE TENSIONCliquez ici pour voir le tarif du repère N° 15
16 - RESSORT DE TENSIONCliquez ici pour voir le tarif du repère N° 16
17 - COLLIER DE FREINCliquez ici pour voir le tarif du repère N° 17
18 - COUVERCLECliquez ici pour voir le tarif du repère N° 18
19 - PIGNON 3-8 P 6 DENTSCliquez ici pour voir le tarif du repère N° 19
20 - PIGNON 3-8 P 6 DENTSCliquez ici pour voir le tarif du repère N° 20
21 - ROULEMENT TAMBOUR EMBRAYAGE MS170/MS180/MS211/MS231/MS260Cliquez ici pour voir le tarif du repère N° 21
22 - RONDELLE ARRETCliquez ici pour voir le tarif du repère N° 22
23 - CIRCLIPSCliquez ici pour voir le tarif du repère N° 23
24 - ENSEMBLE PIGNON 1/4 8D AVEC EMBRAYAGECliquez ici pour voir le tarif du repère N° 24
25 - PIGNON 1/4 8DCliquez ici pour voir le tarif du repère N° 25
26 - EMBRAYAGE 017/018Cliquez ici pour voir le tarif du repère N° 26
27 - MASSELOTTECliquez ici pour voir le tarif du repère N° 27
28 - SUPPORTCliquez ici pour voir le tarif du repère N° 28
29 - RESSORT DE TENSIONCliquez ici pour voir le tarif du repère N° 29
30 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 30
31 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 31
32 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 32
33 - VIS SANS FINCliquez ici pour voir le tarif du repère N° 33
34 - RONDELLE DE RECOUVREMENTCliquez ici pour voir le tarif du repère N° 34
35 - TENDEUR DE CHAÎNECliquez ici pour voir le tarif du repère N° 35
36 - PIECE DE PRESSIONCliquez ici pour voir le tarif du repère N° 36
39 - JEU DE PIECES DE FREIN DE CHAÎNECliquez ici pour voir le tarif du repère N° 39
40 - RONDELLECliquez ici pour voir le tarif du repère N° 40
41 - RESSORT A LAMECliquez ici pour voir le tarif du repère N° 41
42 - BRIDE DE FIXATIONCliquez ici pour voir le tarif du repère N° 42
43 - CIRCLIPSCliquez ici pour voir le tarif du repère N° 43
44 - LEVIERCliquez ici pour voir le tarif du repère N° 44
45 - ARRET DE CHAÎNECliquez ici pour voir le tarif du repère N° 45
46 - VIS A TETE FRAISEECliquez ici pour voir le tarif du repère N° 46
47 - ECROU M6Cliquez ici pour voir le tarif du repère N° 47
48 - PROTEGE-MAINCliquez ici pour voir le tarif du repère N° 48
52 - JEU DE PIECES GRIFFECliquez ici pour voir le tarif du repère N° 52
53 - GRIFFECliquez ici pour voir le tarif du repère N° 53
54 - VIS Cliquez ici pour voir le tarif du repère N° 54

Identifier une pièce détachée STIHL MS172-1

Cette planche de vue éclatée est dédiée au STIHL MS172 et à la section « embrayage ». Elle constitue un support pratique pour localiser les différents composants et retrouver leur désignation dans la liste des pièces.

39 repères de pièces sont associés à cette vue éclatée. La liste permet notamment de retrouver support, pignon 3-8 p 6 dents et embrayage.

Comment identifier une pièce sur cette vue éclatée ?

La recherche d’une pièce s’effectue en deux étapes : localiser d’abord le composant sur le schéma, puis relever son numéro de repère afin de retrouver sa désignation dans la liste correspondante.

Vérifier une pièce avant commande

Une identification précise passe par la comparaison du modèle de la machine avec les informations de la vue éclatée. Le repère et la désignation de la pièce doivent également être contrôlés avant validation de la commande.
