Tronconneuses MS162 C-BE
Pièces détachées et vue éclatée Stihl : Carter moteur

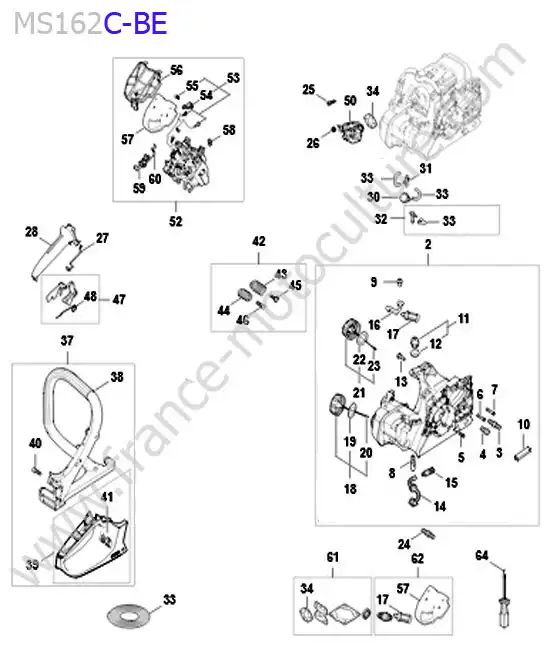

Vue éclatée (Carter moteur) pour STIHL - MS162-2

2 - CARTER MOTEURCliquez ici pour voir le tarif du repère N° 2
3 - VIS A EMBASE 8MMCliquez ici pour voir le tarif du repère N° 3
4 - VIS A EMBASECliquez ici pour voir le tarif du repère N° 4
5 - BOULONCliquez ici pour voir le tarif du repère N° 5
6 - BOULONCliquez ici pour voir le tarif du repère N° 6
7 - BOULONCliquez ici pour voir le tarif du repère N° 7
8 - POMPE A HUILE 0.55Cliquez ici pour voir le tarif du repère N° 8
9 - DOUILLECliquez ici pour voir le tarif du repère N° 9
10 - PIECE INTERCALAIRECliquez ici pour voir le tarif du repère N° 10
11 - AERATION DE RESERVOIRCliquez ici pour voir le tarif du repère N° 11
12 - DOUILLECliquez ici pour voir le tarif du repère N° 12
13 - SOUPAPECliquez ici pour voir le tarif du repère N° 13
14 - TUYAU D HUILECliquez ici pour voir le tarif du repère N° 14
15 - CREPINE ASPIRANTECliquez ici pour voir le tarif du repère N° 15
16 - TUYAUCliquez ici pour voir le tarif du repère N° 16
17 - CREPINE ASPIRANTECliquez ici pour voir le tarif du repère N° 17
18 - BOUCHON DE RESERVOIRCliquez ici pour voir le tarif du repère N° 18
19 - ANNEAU DE JOINTCliquez ici pour voir le tarif du repère N° 19
20 - CORDECliquez ici pour voir le tarif du repère N° 20
21 - BOUCHON DE RESERVOIRCliquez ici pour voir le tarif du repère N° 21
22 - ANNEAU DE JOINTCliquez ici pour voir le tarif du repère N° 22
23 - CORDECliquez ici pour voir le tarif du repère N° 23
24 - VIS A EMBASE 9MMCliquez ici pour voir le tarif du repère N° 24
25 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 25
26 - ECROUCliquez ici pour voir le tarif du repère N° 26
27 - TRINGLERIE DES GAZCliquez ici pour voir le tarif du repère N° 27
28 - MONTURE DE POIGNEECliquez ici pour voir le tarif du repère N° 28
30 - POMPE A CARBURANTCliquez ici pour voir le tarif du repère N° 30
31 - RACCORD EN EQUERRECliquez ici pour voir le tarif du repère N° 31
32 - RACCORD EN EQUERRECliquez ici pour voir le tarif du repère N° 32
33 - TUYAUCliquez ici pour voir le tarif du repère N° 33
34 - JOINTCliquez ici pour voir le tarif du repère N° 34
37 - CARTER DE POIGNEECliquez ici pour voir le tarif du repère N° 37
38 - POIGNEE TUBULAIRECliquez ici pour voir le tarif du repère N° 38
39 - POIGNEECliquez ici pour voir le tarif du repère N° 39
40 - VIS Cliquez ici pour voir le tarif du repère N° 40
41 - PICTOGRAMME D AVERTISSEMENTCliquez ici pour voir le tarif du repère N° 41
42 - JEU DE RESSORTS AVCliquez ici pour voir le tarif du repère N° 42
43 - RESSORTCliquez ici pour voir le tarif du repère N° 43
44 - RESSORTCliquez ici pour voir le tarif du repère N° 44
45 - VISCliquez ici pour voir le tarif du repère N° 45
46 - VIS Cliquez ici pour voir le tarif du repère N° 46
47 - MANETTE DES GAZCliquez ici pour voir le tarif du repère N° 47
48 - RESSORT COUDECliquez ici pour voir le tarif du repère N° 48
50 - CARBURATEUR 1148-03Cliquez ici pour voir le tarif du repère N° 50
52 - BOITIER DE FILTRECliquez ici pour voir le tarif du repère N° 52
53 - FAISCEAU DE CABLESCliquez ici pour voir le tarif du repère N° 53
54 - ATTACHE DE CABLECliquez ici pour voir le tarif du repère N° 54
55 - VIS Cliquez ici pour voir le tarif du repère N° 55
56 - CADRE DE FILTRECliquez ici pour voir le tarif du repère N° 56
57 - ELEMENT FILTRANT PLATCliquez ici pour voir le tarif du repère N° 57
58 - CAVALIER DE CONTACTCliquez ici pour voir le tarif du repère N° 58
59 - ARBRE DE COMMANDECliquez ici pour voir le tarif du repère N° 59
60 - RESSORT DE CONNEXIONCliquez ici pour voir le tarif du repère N° 60
61 - JEU DE JOINTSCliquez ici pour voir le tarif du repère N° 61
62 - KIT DE MAINTENANCE 18Cliquez ici pour voir le tarif du repère N° 62
64 - TOURNEVISCliquez ici pour voir le tarif du repère N° 64

Identifier une pièce détachée STIHL MS162-2

Cette planche de vue éclatée est dédiée au STIHL MS162 C-BE et à la section « carter moteur ». Elle constitue un support pratique pour localiser les différents composants et retrouver leur désignation dans la liste des pièces.

57 repères de pièces sont associés à cette vue éclatée. La liste permet notamment de retrouver pompe a huile 0.55, arbre de commande et joint.

Comment identifier une pièce sur cette vue éclatée ?

Chaque composant représenté sur la planche est associé à un numéro de repère. En vous reportant à ce numéro dans la liste, vous pouvez retrouver la désignation correspondant à l’élément recherché.

Vérifier une pièce avant commande

Une identification précise passe par la comparaison du modèle de la machine avec les informations de la vue éclatée. Le repère et la désignation de la pièce doivent également être contrôlés avant validation de la commande.
