Débroussailleuse FS410
Pièces détachées et vue éclatée Stihl : Poignee / accelerateur

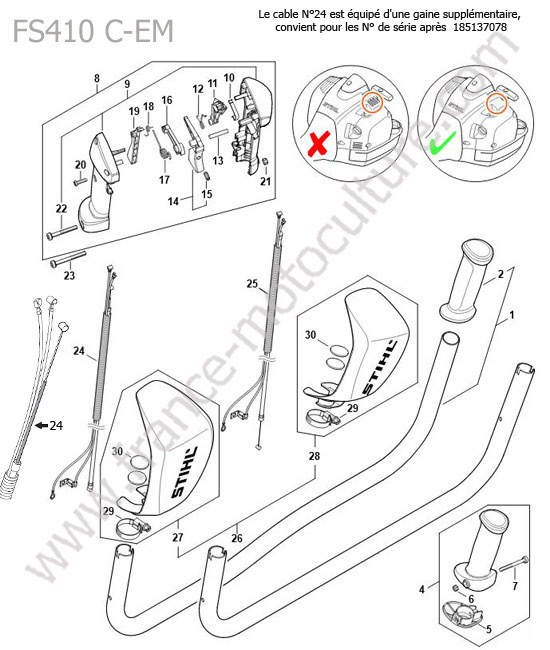

Vue éclatée (Poignee / accelerateur) pour STIHL - FS410

1 - POIGNEE TUBULAIRECliquez ici pour voir le tarif du repère N° 1
2 - POIGNEECliquez ici pour voir le tarif du repère N° 2
4 - POIGNEECliquez ici pour voir le tarif du repère N° 4
5 - RECOUVREMENTCliquez ici pour voir le tarif du repère N° 5
6 - ECROU SECURITECliquez ici pour voir le tarif du repère N° 6
7 - VISCliquez ici pour voir le tarif du repère N° 7
8 - POIGNEE DE COMMANDECliquez ici pour voir le tarif du repère N° 8
9 - POIGNEECliquez ici pour voir le tarif du repère N° 9
10 - RESSORT DE CONNEXIONCliquez ici pour voir le tarif du repère N° 10
11 - LEVIERCliquez ici pour voir le tarif du repère N° 11
12 - RESSORT COUDECliquez ici pour voir le tarif du repère N° 12
13 - GOUPILLECliquez ici pour voir le tarif du repère N° 13
14 - MANETTE DES GAZCliquez ici pour voir le tarif du repère N° 14
15 - GOUJON FILETECliquez ici pour voir le tarif du repère N° 15
16 - LEVIERCliquez ici pour voir le tarif du repère N° 16
17 - RESSORT COUDECliquez ici pour voir le tarif du repère N° 17
18 - RESSORT COUDECliquez ici pour voir le tarif du repère N° 18
19 - LEVIER ARRETCliquez ici pour voir le tarif du repère N° 19
20 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 20
21 - ECROU SECURITECliquez ici pour voir le tarif du repère N° 21
22 - VIS CYLINDRIQUECliquez ici pour voir le tarif du repère N° 22
23 - VISCliquez ici pour voir le tarif du repère N° 23
24 - CABLE COMMANDE DES GAZCliquez ici pour voir le tarif du repère N° 24
25 - CABLE COMMANDE DES GAZCliquez ici pour voir le tarif du repère N° 25
26 - PROTEGE MAINCliquez ici pour voir le tarif du repère N° 26
27 - PROTEGE MAINCliquez ici pour voir le tarif du repère N° 27
28 - PROTEGE MAINCliquez ici pour voir le tarif du repère N° 28
29 - COLLIER DE SERRAGECliquez ici pour voir le tarif du repère N° 29
30 - FERMETURE BANDE VELCROCliquez ici pour voir le tarif du repère N° 30

Identifier une pièce détachée STIHL FS410

Pour le STIHL FS410, cette vue éclatée détaille les composants associés à la section « poignee / accelerateur ». Chaque élément identifié sur le schéma peut être retrouvé dans la liste des pièces grâce à son numéro de repère.

Cette planche comporte 29 repères de pièces référencés. Parmi les éléments présents figurent notamment levier arret, poignee de commande et levier.

Comment identifier une pièce sur cette vue éclatée ?

Pour identifier une pièce, commencez par repérer son emplacement sur la vue éclatée. Notez ensuite le numéro indiqué à côté du composant et recherchez ce même repère dans la liste des pièces.

Vérifier une pièce avant commande

Avant toute commande, prenez le temps de contrôler les informations disponibles : marque, modèle, repère et désignation. Cette vérification est particulièrement utile lorsque plusieurs versions d’une même machine existent.

L’expertise France Motoculture

Notre expérience dans la vente de pièces détachées pour la motoculture constitue une aide supplémentaire lors de l’identification d’un composant. À partir du modèle de la machine et des informations présentes sur sa vue éclatée, nous pouvons recouper les repères et les désignations disponibles afin de rechercher plus précisément la pièce correspondant au matériel concerné.

Distributeur officiel STIHLLes pièces proposées sont d'origine STIHL (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 1 à 3 jours pour les pièces STIHL. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par STIHL. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.

Besoin d’aide pour rechercher une pièce ou pour confirmer votre sélection ? Notre équipe est à votre disposition pour vous accompagner via notre page de contact (envoi photo possible) ou par téléphone au 02 61 70 01 60
