Tronconneuses MS150 TCE
Pièces détachées et vue éclatée Stihl : Frein chaine

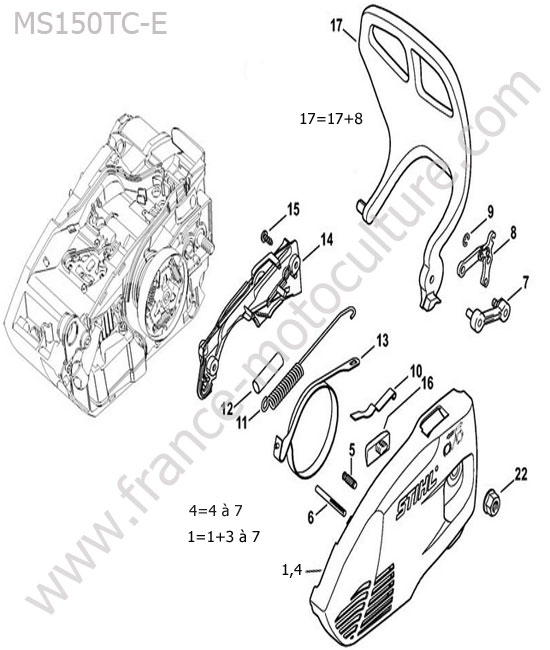

Vue éclatée (Frein chaine) pour STIHL - MS150-TCE

1 - COUVERCLE DE PIGNON COMPLET	Cliquez ici pour voir le tarif du repère N° 1
4 - COUVERCLE DE PIGNON	Cliquez ici pour voir le tarif du repère N° 4
5 - BOULON	Cliquez ici pour voir le tarif du repère N° 5
6 - GOUPILLE CANNELEE 4X22	Cliquez ici pour voir le tarif du repère N° 6
7 - PIECE INTERCALAIRE	Cliquez ici pour voir le tarif du repère N° 7
8 - LEVIER	Cliquez ici pour voir le tarif du repère N° 8
9 - CIRCLIPS	Cliquez ici pour voir le tarif du repère N° 9
10 - RESSORT LAME	Cliquez ici pour voir le tarif du repère N° 10
11 - RESSORT DE TENSION	Cliquez ici pour voir le tarif du repère N° 11
12 - TUYAU 35 MM	Cliquez ici pour voir le tarif du repère N° 12
13 - COLLIER DE FREIN	Cliquez ici pour voir le tarif du repère N° 13
14 - COUVERCLE	Cliquez ici pour voir le tarif du repère N° 14
15 - VIS CYLINDRIQUE	Cliquez ici pour voir le tarif du repère N° 15
16 - BANDE DE GLISSEMENT	Cliquez ici pour voir le tarif du repère N° 16
17 - PROTÈGEMAIN	Cliquez ici pour voir le tarif du repère N° 17
22 - ECROU	Cliquez ici pour voir le tarif du repère N° 22

Identifier une pièce détachée STIHL MS150-TCE

Cette planche de vue éclatée est dédiée au STIHL MS150 TCE et à la section « frein chaine ». Elle constitue un support pratique pour localiser les différents composants et retrouver leur désignation dans la liste des pièces.

Cette planche comporte 16 repères de pièces référencés. Parmi les éléments présents figurent notamment ressort lame, levier et piece intercalaire.

Comment identifier une pièce sur cette vue éclatée ?

Pour identifier une pièce, commencez par repérer son emplacement sur la vue éclatée. Notez ensuite le numéro indiqué à côté du composant et recherchez ce même repère dans la liste des pièces.

Vérifier une pièce avant commande

La présence d’une pièce sur une vue éclatée ne suffit pas toujours à confirmer son adaptation à une machine. Vérifiez donc attentivement la référence, le modèle concerné et les informations disponibles avant de passer commande.

L’expertise France Motoculture

L’expérience acquise par France Motoculture dans la pièce détachée motoculture nous permet d’accompagner les recherches qui nécessitent de croiser plusieurs informations. Un modèle, une vue éclatée, un numéro de repère ou une désignation constituent autant d’éléments que nous pouvons comparer pour rechercher la pièce correspondant à la machine concernée.

Les pièces proposées sont d'origine STIHL (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 4 à 8 jours pour les pièces STIHL. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par STIHL. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.

Besoin d’aide pour rechercher une pièce ou pour confirmer votre sélection ? Notre équipe est à votre disposition pour vous accompagner via notre page de contact (envoi photo possible) ou par téléphone au 02 61 70 01 60
