Robot Automower CEORA-546
Pièces détachées et vue éclatée Husqvarna : Hauteur coupe (RZ43M)

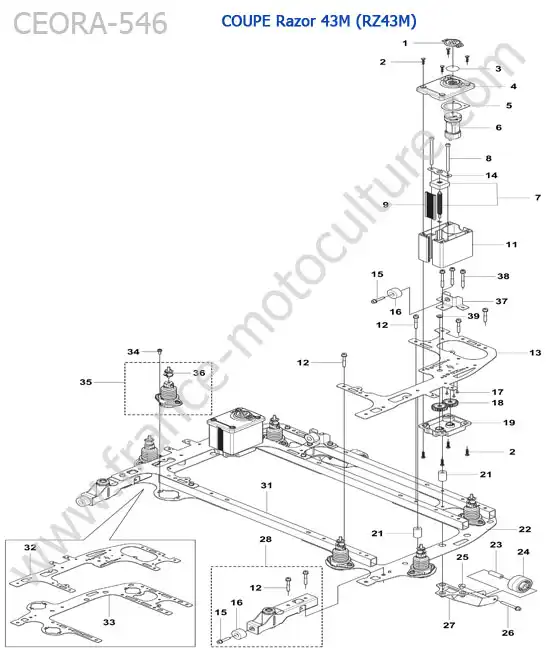

Vue éclatée (Hauteur coupe (RZ43M)) pour HUSQVARNA - CEORA-546

1 - CARTERCliquez ici pour voir le tarif du repère N° 1
2 - VISCliquez ici pour voir le tarif du repère N° 2
3 - MEMBRANE / FILTRE A AIR CHASSIS AUTOMOWER - KIT 10 PIECESCliquez ici pour voir le tarif du repère N° 3
4 - COUVERTURECliquez ici pour voir le tarif du repère N° 4
5 - JOINTCliquez ici pour voir le tarif du repère N° 5
6 - MOTEUR RÉGLAGE DE LA HAUTEURCliquez ici pour voir le tarif du repère N° 6
7 - ENGRENAGE A VIS SANS FINCliquez ici pour voir le tarif du repère N° 7
8 - VISCliquez ici pour voir le tarif du repère N° 8
9 - BROSSECliquez ici pour voir le tarif du repère N° 9
11 - BOITIERCliquez ici pour voir le tarif du repère N° 11
12 - VISCliquez ici pour voir le tarif du repère N° 12
13 - PLAQUE EN HAUT A GAUCHECliquez ici pour voir le tarif du repère N° 13
14 - LIMITEUR DE REGLAGE DE LA HAUTEUR DE COUPECliquez ici pour voir le tarif du repère N° 14
15 - VISCliquez ici pour voir le tarif du repère N° 15
16 - AMORTISSEUR EN CAOUTCHOUCCliquez ici pour voir le tarif du repère N° 16
17 - VISCliquez ici pour voir le tarif du repère N° 17
18 - PIGNON Cliquez ici pour voir le tarif du repère N° 18
19 - SUPPORTCliquez ici pour voir le tarif du repère N° 19
21 - DOUILLECliquez ici pour voir le tarif du repère N° 21
22 - PLAQUE EN BAS A GAUCHECliquez ici pour voir le tarif du repère N° 22
23 - DOUILLECliquez ici pour voir le tarif du repère N° 23
24 - ROUECliquez ici pour voir le tarif du repère N° 24
25 - ECROUCliquez ici pour voir le tarif du repère N° 25
26 - BOULONCliquez ici pour voir le tarif du repère N° 26
27 - SUPPORT DE ROUECliquez ici pour voir le tarif du repère N° 27
28 - KIT SUPPORTCliquez ici pour voir le tarif du repère N° 28
31 - TRAVERSECliquez ici pour voir le tarif du repère N° 31
32 - PLAQUE EN HAUT A DROITECliquez ici pour voir le tarif du repère N° 32
33 - PLAQUE EN BAS A DROITECliquez ici pour voir le tarif du repère N° 33
34 - VISCliquez ici pour voir le tarif du repère N° 34
35 - AMORTISSEURCliquez ici pour voir le tarif du repère N° 35
36 - TETE AMORTISSEURCliquez ici pour voir le tarif du repère N° 36
37 - SUPPORT COLLISION LIMITERCliquez ici pour voir le tarif du repère N° 37
38 - VISCliquez ici pour voir le tarif du repère N° 38
39 - DOUILLE PLASTIQUECliquez ici pour voir le tarif du repère N° 39

Identifier une pièce détachée HUSQVARNA CEORA-546

La vue éclatée du HUSQVARNA CEORA-546 permet ici d’identifier les composants de la section « hauteur coupe (rz43m) ». Les numéros indiqués sur le schéma correspondent aux repères utilisés dans la liste des pièces détachées.

Cette planche comporte 35 repères de pièces référencés. Parmi les éléments présents figurent notamment boitier, amortisseur en caoutchouc et couverture.

Comment identifier une pièce sur cette vue éclatée ?

Pour identifier une pièce, commencez par repérer son emplacement sur la vue éclatée. Notez ensuite le numéro indiqué à côté du composant et recherchez ce même repère dans la liste des pièces.

Vérifier une pièce avant commande

Avant de commander une pièce, il est recommandé de vérifier la marque, le modèle exact de la machine, le numéro de repère et la désignation indiquée dans la liste. Ces informations permettent de limiter les erreurs d’identification.
