Accueil > Stihl > Tronconneuses > Tous les modèles MS211 > Pièces détachées MS211 CBE > Lanceur

Tronconneuses MS211 CBE
Pièces détachées et vue éclatée Stihl : Lanceur

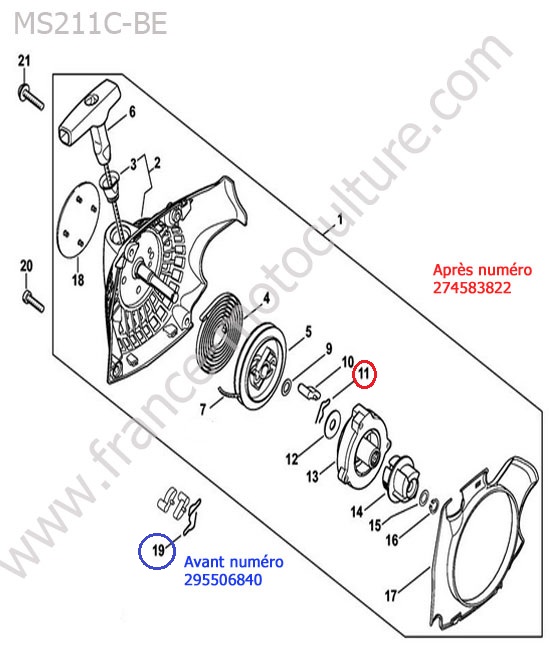

Vue éclatée (Lanceur) pour STIHL - MS211-CBE

1 - CARTER VENT. + LANCEUR CBE	Cliquez ici pour voir le tarif du repère N° 1
2 - CARTER VENTILATEUR CBE	Cliquez ici pour voir le tarif du repère N° 2
3 - DOUILLE	Cliquez ici pour voir le tarif du repère N° 3
4 - RESSORT RAPPEL ERGO	Cliquez ici pour voir le tarif du repère N° 4
5 - POULIE A CABLE	Cliquez ici pour voir le tarif du repère N° 5
6 - POIGNEE	Cliquez ici pour voir le tarif du repère N° 6
7 - CABLE LANCEMENT 910 MM	Cliquez ici pour voir le tarif du repère N° 7
9 - RONDELLE	Cliquez ici pour voir le tarif du repère N° 9
10 - CLIQUET	Cliquez ici pour voir le tarif du repère N° 10
11 - AIGUILLE DE CLIQUET	Cliquez ici pour voir le tarif du repère N° 11
12 - RONDELLE	Cliquez ici pour voir le tarif du repère N° 12
13 - BOITIER DU RESSORT	Cliquez ici pour voir le tarif du repère N° 13
14 - ENTRAINEUR	Cliquez ici pour voir le tarif du repère N° 14
15 - RONDELLE	Cliquez ici pour voir le tarif du repère N° 15
16 - ANNEAU DE SECURITE	Cliquez ici pour voir le tarif du repère N° 16
17 - SEGMENT	Cliquez ici pour voir le tarif du repère N° 17
18 - PLAQUE MATRICULE MS 211 C	Cliquez ici pour voir le tarif du repère N° 18
19 - RESSORT	Cliquez ici pour voir le tarif du repère N° 19
20 - VIS CYLINDRIQUE IS-P5X20	Cliquez ici pour voir le tarif du repère N° 20
21 - VIS CYLINDRIQUE IS-P 5X25	Cliquez ici pour voir le tarif du repère N° 21

Identifier une pièce détachée STIHL MS211-CBE

Cette planche de vue éclatée est dédiée au STIHL MS211 CBE et à la section « lanceur ». Elle constitue un support pratique pour localiser les différents composants et retrouver leur désignation dans la liste des pièces.

La liste associée à cette planche comprend 20 repères de pièces référencés. Elle permet notamment de retrouver carter vent. + lanceur cbe, poulie a cable et cable lancement 910 mm.

Comment identifier une pièce sur cette vue éclatée ?

La vue éclatée facilite le repérage des composants grâce aux numéros associés à chaque élément. Une fois le repère identifié sur le schéma, il suffit de le retrouver dans la liste pour vérifier la désignation de la pièce.

Vérifier une pièce avant commande

Pour éviter une erreur lors de la commande, comparez le modèle de votre machine avec celui indiqué sur cette planche et vérifiez également le numéro de repère et la désignation de la pièce recherchée.

L’expertise France Motoculture

Chez France Motoculture, la recherche de pièces détachées fait partie de notre activité quotidienne. Notre expérience dans le domaine de la motoculture nous amène à comparer les informations disponibles sur les vues éclatées, les repères, les désignations et les modèles de machines afin de fiabiliser l’identification d’un composant avant sa commande.

Les pièces proposées sont d'origine STIHL (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 4 à 8 jours pour les pièces STIHL. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par STIHL. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.

Besoin d’aide pour rechercher une pièce ou pour confirmer votre sélection ? Notre équipe est à votre disposition pour vous accompagner via notre page de contact (envoi photo possible) ou par téléphone au 02 61 70 01 60
