Débroussailleuse FS45-CE
Pièces détachées et vue éclatée Stihl : Cylindre / piston / vilebrequin

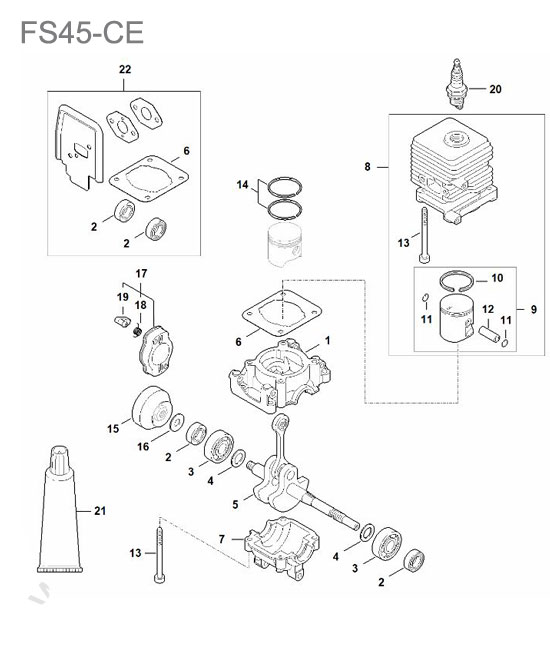

Vue éclatée (Cylindre / piston / vilebrequin) pour STIHL - FS45-CE

1 - CARTER	Cliquez ici pour voir le tarif du repère N° 1
2 - JOINT SPI	Cliquez ici pour voir le tarif du repère N° 2
3 - ROULEMENT	Cliquez ici pour voir le tarif du repère N° 3
4 - RONDELLE	Cliquez ici pour voir le tarif du repère N° 4
5 - VILEBREQUIN KM 55	Cliquez ici pour voir le tarif du repère N° 5
6 - JOINT DU CYLINDRE	Cliquez ici pour voir le tarif du repère N° 6
7 - CARTER DU VILEBREQUIN	Cliquez ici pour voir le tarif du repère N° 7
8 - CYLINDRE PISTON FS38/FS55/HS45	Cliquez ici pour voir le tarif du repère N° 8
9 - PISTON Ø 34 MM	Cliquez ici pour voir le tarif du repère N° 9
10 - SEGMENT PISTON DIAM.34X1.2MM	Cliquez ici pour voir le tarif du repère N° 10
11 - CIRCLIPS	Cliquez ici pour voir le tarif du repère N° 11
12 - AXE DE PISTON	Cliquez ici pour voir le tarif du repère N° 12
13 - VIS	Cliquez ici pour voir le tarif du repère N° 13
14 - SEGMENT D 34 X 1.5	Cliquez ici pour voir le tarif du repère N° 14
15 - ROUE DE LANCEUR	Cliquez ici pour voir le tarif du repère N° 15
20 - BOUGIE NGK	Cliquez ici pour voir le tarif du repère N° 20
21 - TUBE PATE ETANCHE PACTAN	Cliquez ici pour voir le tarif du repère N° 21
22 - JEU DE JOINTS MOTEUR	Cliquez ici pour voir le tarif du repère N° 22

Identifier une pièce détachée STIHL FS45-CE

Cette planche de vue éclatée est dédiée au STIHL FS45-CE et à la section « cylindre / piston / vilebrequin ». Elle constitue un support pratique pour localiser les différents composants et retrouver leur désignation dans la liste des pièces.

La liste associée à cette planche comprend 18 repères de pièces référencés. Elle permet notamment de retrouver joint spi, joint du cylindre et roue de lanceur.

Comment identifier une pièce sur cette vue éclatée ?

La recherche d’une pièce s’effectue en deux étapes : localiser d’abord le composant sur le schéma, puis relever son numéro de repère afin de retrouver sa désignation dans la liste correspondante.

Vérifier une pièce avant commande

La présence d’une pièce sur une vue éclatée ne suffit pas toujours à confirmer son adaptation à une machine. Vérifiez donc attentivement la référence, le modèle concerné et les informations disponibles avant de passer commande.
