Accueil > Stihl > Tronconneuses > Tous les modèles MS251 > Pièces détachées MS251 CBEQ > Poignee

Tronconneuses MS251 CBEQ
Pièces détachées et vue éclatée Stihl : Poignee

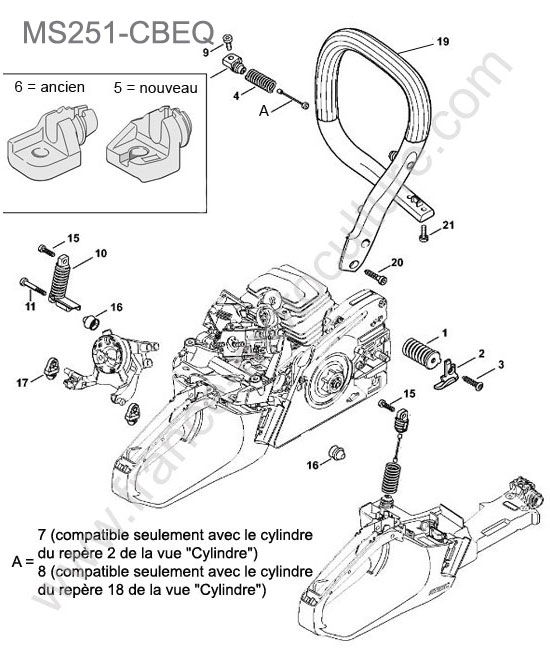

Vue éclatée (Poignee) pour STIHL - MS251-CBEQ

1 - RESSORT AV	Cliquez ici pour voir le tarif du repère N° 1
2 - ARRET DE CHAINE	Cliquez ici pour voir le tarif du repère N° 2
3 - VIS CYLINDRIQUE IS-P 6X30	Cliquez ici pour voir le tarif du repère N° 3
4 - RESSORT AV	Cliquez ici pour voir le tarif du repère N° 4
5 - BOUCHON DE PALIER	Cliquez ici pour voir le tarif du repère N° 5
6 - BOUCHON DE PALIER	Cliquez ici pour voir le tarif du repère N° 6
7 - ARRETOIR	Cliquez ici pour voir le tarif du repère N° 7
8 - ARRETOIR	Cliquez ici pour voir le tarif du repère N° 8
9 - VIS	Cliquez ici pour voir le tarif du repère N° 9
10 - RESSORT AV	Cliquez ici pour voir le tarif du repère N° 10
11 - VIS CYLINDRIQUE IS-P5X34	Cliquez ici pour voir le tarif du repère N° 11
15 - VIS CYLINDRIQUE	Cliquez ici pour voir le tarif du repère N° 15
16 - BUTOIR DARRET	Cliquez ici pour voir le tarif du repère N° 16
17 - BUTOIR	Cliquez ici pour voir le tarif du repère N° 17
19 - POIGNEE TUBULAIRE C-BE	Cliquez ici pour voir le tarif du repère N° 19
20 - VIS CYLINDRIQUE ISP 6X26.5	Cliquez ici pour voir le tarif du repère N° 20
21 - VIS	Cliquez ici pour voir le tarif du repère N° 21

Identifier une pièce détachée STIHL MS251-CBEQ

La planche « poignee » présente les pièces référencées pour le modèle STIHL MS251 CBEQ. La vue éclatée permet de visualiser la position des différents éléments et de faire le lien entre chaque composant et son repère.

La liste associée à cette planche comprend 17 repères de pièces référencés. Elle permet notamment de retrouver bouchon de palier, arretoir et poignee tubulaire c-be.

Comment identifier une pièce sur cette vue éclatée ?

La vue éclatée facilite le repérage des composants grâce aux numéros associés à chaque élément. Une fois le repère identifié sur le schéma, il suffit de le retrouver dans la liste pour vérifier la désignation de la pièce.

Vérifier une pièce avant commande

Pour éviter une erreur lors de la commande, comparez le modèle de votre machine avec celui indiqué sur cette planche et vérifiez également le numéro de repère et la désignation de la pièce recherchée.
