Vues éclatées / pièces détachées tondeuse HONDA HRB535 (K2)
Comment identifier votre pièce ?
Pour trouver la bonne pièce détachée, vérifiez le modèle exact de votre machine et, si nécessaire, son type ainsi que son numéro de série.
- Identifiez le modèle de votre machine.
- Vérifiez sa version ou son type.
- Relevez le numéro de série si nécessaire.
- Choisissez le groupe correspondant sur la vue éclatée.
- Repérez la position de la pièce.
- Vérifiez la référence avant de commander.

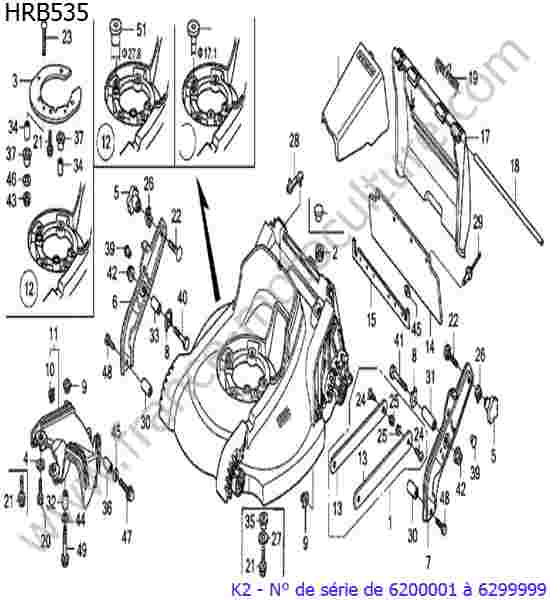

Le numéro de série se situe sur l'étiquette apposée sur le haut du carter, entre le panier et le moteur.
Notre expertise
France Motoculture est spécialisée dans la vente de pièces détachées originales (OEM) pour matériel de motoculture.
Notre expertise des machines et pièces détachées HONDA, acquise au fil de nombreuses années de collaboration avec le constructeur, nous permet d’identifier avec précision les références d’origine adaptées à chaque machine.Notre équipe s'appuie sur les vues éclatées et documentations techniques disponibles auprès de ce constructeur afin de faciliter l'identification des pièces et d'assurer la pleine compatibilité.
Lorsque plusieurs versions d'une machine existent, nous recommandons de vérifier le modèle, le type et le numéro de série avant toute commande.
Notre expérience des machines HONDA nous permet d'aborder la recherche d'une pièce en tenant compte de son environnement mécanique et de la documentation correspondante. Lorsqu'une pièce concerne la transmission ou la traction d'une tondeuse HONDA, nous recherchons l'ensemble mécanique correspondant avant de vérifier la référence du composant. Lorsque plusieurs configurations existent pour un même modèle, certains composants peuvent donc différer d'une version à l'autre. Le modèle, le type et, lorsque cela est nécessaire, le numéro de série permettent alors de déterminer la configuration concernée. Le rapprochement de ces informations avec la documentation constructeur permet ensuite de confirmer la référence correspondant à la machine.
Le conseil de Xavier, notre technicien atelier : "Pour le nettoyage d'une tondeuse, évitez de diriger un jet d'eau sous pression directement vers les roulements, les commandes ou les éléments du moteur. Privilégiez le chiffon, soufflette et spatule plastique !"
Vous ne trouvez pas votre pièce ou vous avez un doute ?
Une pièce peut varier selon la version ou le numéro de série de la machine.
Si vous ne parvenez pas à identifier votre pièce, contactez notre équipe technique en indiquant le modèle de votre machine et, lorsque cela est possible, son numéro de série.
Besoin d'aide pour identifier la bonne vue éclatée ou la bonne pièce détachée de votre tondeuse HONDA HRB535 ? Contactez nos techniciens (envoi photo possible) ou par téléphone.
Caractéristiques techniques HONDA HRB535 (K2)
| Moteur GXV140 |
| Type de moteur | 4 temps, monocylindre à soupape en tête |
| Huile moteur 10W30 (capacité 0.6L) | Vidange chaque année |
| Taux de compression | 8:1 |
| Diamètre ext. de jupe | Valeur usine : 63.985mm / limite service: 63.815mm |
| Piston (jeu dans cylindre) | Valeur usine : 0.015mm à 0.050mm/ limite service : 0,12mm |
| Jeu latéral segment (feu/étancheité/râcleur) | Valeur usine : 0,015mm-0.045mm / limite service : 0,15mm |
| Jeu soupapes | Admission : 0.15mm +/- 0.02 / Echappement : 0.2mm +/- 0.02 |
| Allumage |
| Réglage du point d'allumage | 25° BTDC (fixe) |
| Résistance primaire | 0,7 à 0,9 Ω |
| Résistance secondaire | 6.3 à 7.7 kΩ |
| Entrefer | 0,4 +/- 0,2mm |
| Source des données techniques : Manuel atelier HONDA (Workshop Service Manual – WSM /66VB3F20) |
