Tondeuse autoportée HF1211 (K3)
Pièces détachées et vue éclatée Honda : Transmission

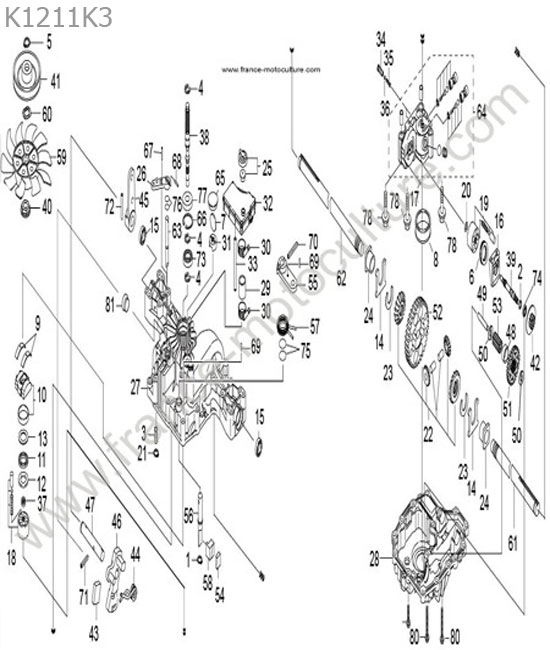

Vue éclatée (Transmission) pour HONDA - HF1211K3

1 - ANNEAUCliquez ici pour voir le tarif du repère N° 1
2 - ANNEAUCliquez ici pour voir le tarif du repère N° 2
3 - RESSORTCliquez ici pour voir le tarif du repère N° 3
5 - RONDELLECliquez ici pour voir le tarif du repère N° 5
7 - AIMANTCliquez ici pour voir le tarif du repère N° 7
8 - FILTRECliquez ici pour voir le tarif du repère N° 8
10 - PLAQUECliquez ici pour voir le tarif du repère N° 10
11 - ROULEMENTCliquez ici pour voir le tarif du repère N° 11
12 - PLAQUE A DE BUTEECliquez ici pour voir le tarif du repère N° 12
13 - PLAQUE B DE BUTEECliquez ici pour voir le tarif du repère N° 13
14 - RONDELLE DE BUTEECliquez ici pour voir le tarif du repère N° 14
15 - JOINT D ETANCHEITECliquez ici pour voir le tarif du repère N° 15
16 - BOITIERCliquez ici pour voir le tarif du repère N° 16
17 - PIVOTCliquez ici pour voir le tarif du repère N° 17
20 - RONDELLECliquez ici pour voir le tarif du repère N° 20
22 - TROUSSE DE PIGNONCliquez ici pour voir le tarif du repère N° 22
23 - ANNEAUCliquez ici pour voir le tarif du repère N° 23
24 - PALIERCliquez ici pour voir le tarif du repère N° 24
25 - SOUPAPE EVENTCliquez ici pour voir le tarif du repère N° 25
26 - LEVIERCliquez ici pour voir le tarif du repère N° 26
27 - COUVERCLE DE BOITE-PONTCliquez ici pour voir le tarif du repère N° 27
29 - TUBECliquez ici pour voir le tarif du repère N° 29
30 - BRIDECliquez ici pour voir le tarif du repère N° 30
31 - SUPPORT DE MAGNETOCliquez ici pour voir le tarif du repère N° 31
32 - RESERVOIRCliquez ici pour voir le tarif du repère N° 32
33 - SUPPORT DE RESERVOIRCliquez ici pour voir le tarif du repère N° 33
34 - SOUPAPECliquez ici pour voir le tarif du repère N° 34
35 - RESSORTCliquez ici pour voir le tarif du repère N° 35
36 - FILTRECliquez ici pour voir le tarif du repère N° 36
37 - RESSORTCliquez ici pour voir le tarif du repère N° 37
38 - ARBRE DE POMPECliquez ici pour voir le tarif du repère N° 38
39 - ARBRE DE MOTEURCliquez ici pour voir le tarif du repère N° 39
40 - COLLIER DE CANNELURECliquez ici pour voir le tarif du repère N° 40
41 - POULIECliquez ici pour voir le tarif du repère N° 41
42 - PIGNONCliquez ici pour voir le tarif du repère N° 42
43 - PLAQUECliquez ici pour voir le tarif du repère N° 43
44 - RESSORTCliquez ici pour voir le tarif du repère N° 44
45 - LEVIER DE COMMANDECliquez ici pour voir le tarif du repère N° 45
46 - BRAS DE CONTROLECliquez ici pour voir le tarif du repère N° 46
47 - ARBRE DE COMMANDECliquez ici pour voir le tarif du repère N° 47
48 - COLLIERCliquez ici pour voir le tarif du repère N° 48
49 - ARBRE DE REDUCTIONCliquez ici pour voir le tarif du repère N° 49
50 - ECROUCliquez ici pour voir le tarif du repère N° 50
51 - ARBRE DE REDUCTIONCliquez ici pour voir le tarif du repère N° 51
52 - PIGNON FINALCliquez ici pour voir le tarif du repère N° 52
53 - PIGNONCliquez ici pour voir le tarif du repère N° 53
54 - SABOT DE FREINCliquez ici pour voir le tarif du repère N° 54
55 - BRAS DE FREINCliquez ici pour voir le tarif du repère N° 55
56 - ARBRE FREINCliquez ici pour voir le tarif du repère N° 56
57 - RESSORT DE RAPPEL DE BRASCliquez ici pour voir le tarif du repère N° 57
58 - ACTIVATEUR DE FREINCliquez ici pour voir le tarif du repère N° 58
59 - VENTILATEURCliquez ici pour voir le tarif du repère N° 59
60 - RONDELLE BLOCAGECliquez ici pour voir le tarif du repère N° 60
61 - ARBRE. ESSIEU G.Cliquez ici pour voir le tarif du repère N° 61
62 - ARBRE. ESSIEU D.Cliquez ici pour voir le tarif du repère N° 62
63 - ARBRECliquez ici pour voir le tarif du repère N° 63
64 - BOITIER. CENTRECliquez ici pour voir le tarif du repère N° 64
65 - BOUCHONCliquez ici pour voir le tarif du repère N° 65
66 - ANNEAUCliquez ici pour voir le tarif du repère N° 66
67 - PIVOTCliquez ici pour voir le tarif du repère N° 67
68 - PIVOTCliquez ici pour voir le tarif du repère N° 68
69 - PIVOTCliquez ici pour voir le tarif du repère N° 69
70 - PIVOTCliquez ici pour voir le tarif du repère N° 70
71 - PIVOTCliquez ici pour voir le tarif du repère N° 71
72 - PIVOTCliquez ici pour voir le tarif du repère N° 72
73 - ROULEMENTCliquez ici pour voir le tarif du repère N° 73
74 - ROULEMENTCliquez ici pour voir le tarif du repère N° 74
75 - JOINTCliquez ici pour voir le tarif du repère N° 75
76 - JOINTCliquez ici pour voir le tarif du repère N° 76
77 - JOINTCliquez ici pour voir le tarif du repère N° 77
78 - VISCliquez ici pour voir le tarif du repère N° 78
80 - VIS AUTO-TARAUDEUSECliquez ici pour voir le tarif du repère N° 80
81 - BOUCHONCliquez ici pour voir le tarif du repère N° 81

Identifier une pièce détachée HONDA HF1211K3

Cette planche de vue éclatée est dédiée au HONDA HF1211 (K3 : 2500001 à 2999999) et à la section « transmission ». Elle constitue un support pratique pour localiser les différents composants et retrouver leur désignation dans la liste des pièces.

Cette planche comporte 73 repères de pièces référencés. Parmi les éléments présents figurent notamment joint d etancheite, levier et pivot.

Comment identifier une pièce sur cette vue éclatée ?

La vue éclatée facilite le repérage des composants grâce aux numéros associés à chaque élément. Une fois le repère identifié sur le schéma, il suffit de le retrouver dans la liste pour vérifier la désignation de la pièce.

Vérifier une pièce avant commande

Une identification précise passe par la comparaison du modèle de la machine avec les informations de la vue éclatée. Le repère et la désignation de la pièce doivent également être contrôlés avant validation de la commande.
