Débroussailleuse SRM520ES/U (37000001 a 38000000)
Pièces détachées et vue éclatée Echo : Carter vilebrequin

Identifier une pièce détachée ECHO SRM520ES-1

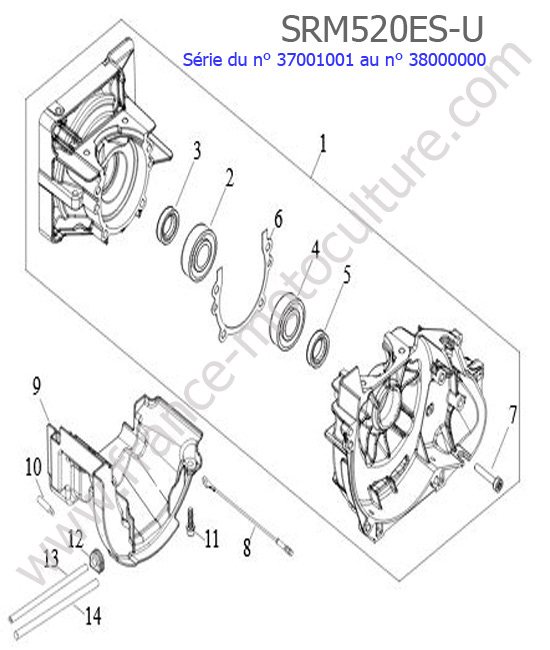

La vue éclatée du ECHO SRM520ES/U (37000001 a 38000000) permet ici d’identifier les composants de la section « carter vilebrequin ». Les numéros indiqués sur le schéma correspondent aux repères utilisés dans la liste des pièces détachées.

13 repères de pièces sont associés à cette vue éclatée. La liste permet notamment de retrouver joint s.p.i, plaque et fil masse.

Comment identifier une pièce sur cette vue éclatée ?

Pour identifier une pièce, commencez par repérer son emplacement sur la vue éclatée. Notez ensuite le numéro indiqué à côté du composant et recherchez ce même repère dans la liste des pièces.

Vérifier une pièce avant commande

Pour éviter une erreur lors de la commande, comparez le modèle de votre machine avec celui indiqué sur cette planche et vérifiez également le numéro de repère et la désignation de la pièce recherchée.

L’expertise France Motoculture

Au quotidien, France Motoculture utilise les vues éclatées et les informations de pièces comme supports de recherche et de vérification. Notre connaissance pratique de la motoculture nous permet de confronter les différentes données disponibles lorsqu’une identification demande une attention particulière, notamment en présence de plusieurs versions d’un même modèle.

Les pièces proposées sont d'origine ECHO (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 5 à 12 jours pour les pièces ECHO. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par ECHO. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.

Besoin d’aide pour rechercher une pièce ou pour confirmer votre sélection ? Notre équipe est à votre disposition pour vous accompagner via notre page de contact (envoi photo possible) ou par téléphone au 02 61 70 01 60
