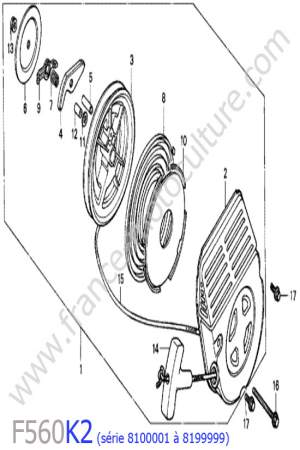

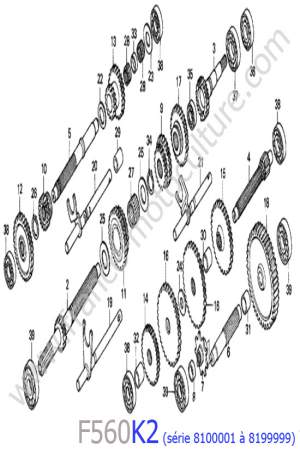

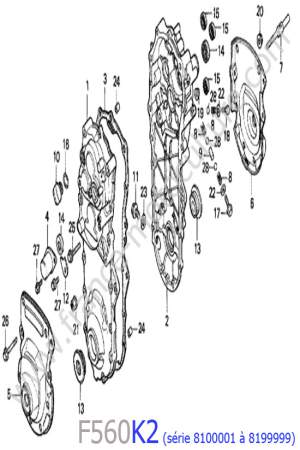

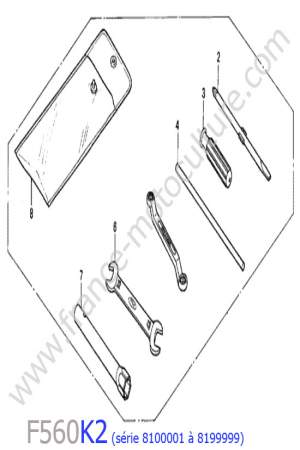

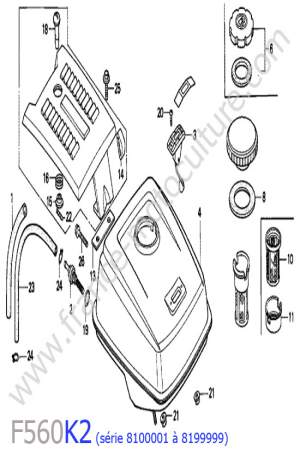

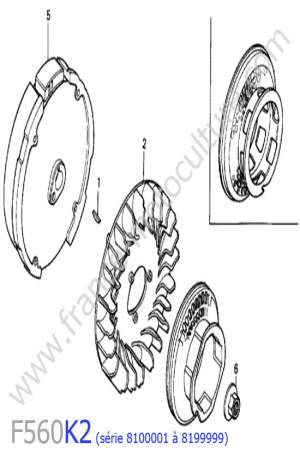

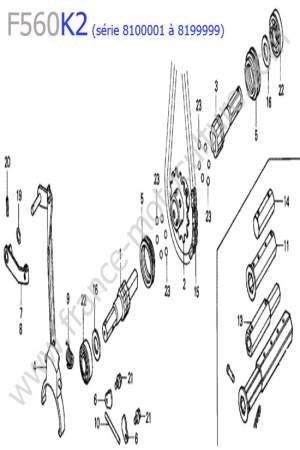

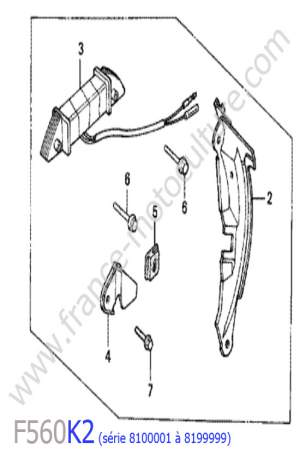

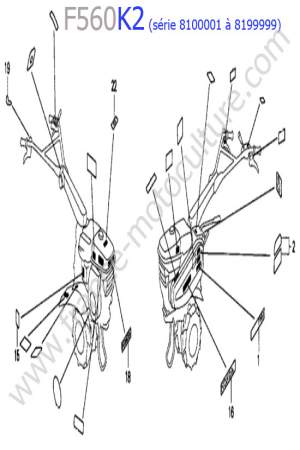

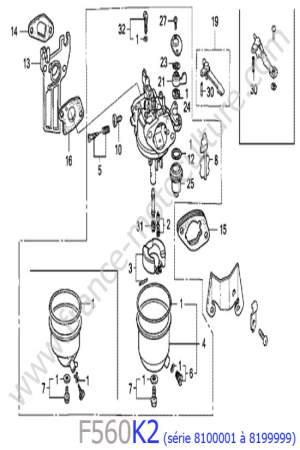

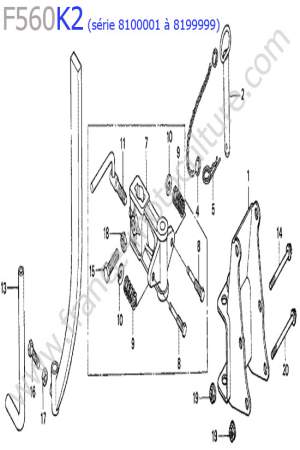

Vues éclatées motoculteur HONDA F560 K2 (Moteur GX140 - Série machine 8100001 à 8199999)
Comment identifier votre pièce ?
Pour trouver la bonne pièce détachée, vérifiez le modèle exact de votre machine et, si nécessaire, son type ainsi que son numéro de série.
- Identifiez le modèle de votre machine.
- Vérifiez sa version ou son type.
- Relevez le numéro de série si nécessaire.
- Choisissez le groupe correspondant sur la vue éclatée.
- Repérez la position de la pièce.
- Vérifiez la référence avant de commander.
Le numéro de série se situe soit sur une plaque au niveau du guidon, soit il est gravé sur le pont de votre motoculteur. Chez Honda il est généralement constitué de 7 chiffres et peut être précédé par 4 lettres (ex : FZBF 1234567).
Notre expertise
France Motoculture est spécialisée dans la vente de pièces détachées originales (OEM) pour matériel de motoculture.
Notre expertise des machines et pièces détachées HONDA, acquise au fil de nombreuses années de collaboration avec le constructeur, nous permet d’identifier avec précision les références d’origine adaptées à chaque machine.Notre équipe s'appuie sur les vues éclatées et documentations techniques disponibles auprès de ce constructeur afin de faciliter l'identification des pièces et d'assurer la pleine compatibilité.
Lorsque plusieurs versions d'une machine existent, nous recommandons de vérifier le modèle, le type et le numéro de série avant toute commande.
Pour rechercher une pièce détachée HONDA, nous nous appuyons sur notre expérience des machines et sur les informations techniques disponibles pour chaque modèle. Lorsqu'un motoculteur HONDA peut recevoir plusieurs équipements, nous vérifions d'abord l'ensemble correspondant à la configuration recherchée. Lorsque la configuration du modèle est unique, les différents composants correspondent directement à l'architecture de la machine. Pour différencier les versions d'une même machine, nous pouvons nous appuyer sur le modèle, le type et, lorsque cela est nécessaire, le numéro de série. Ces informations permettent de retrouver dans la documentation constructeur les composants correspondant à la machine concernée.
Le conseil de Philippe, notre technicien atelier : "Une transmission qui devient bruyante, qui chauffe anormalement ou qui présente un jeu important mérite d'être contrôlée avant de poursuivre l'utilisation de la machine."
Vous ne trouvez pas votre pièce ou vous avez un doute ?
Une pièce peut varier selon la version ou le numéro de série de la machine.
Si vous ne parvenez pas à identifier votre pièce, contactez notre équipe technique en indiquant le modèle de votre machine et, lorsque cela est possible, son numéro de série.
Besoin d'aide pour identifier la bonne vue éclatée ou la bonne pièce détachée de votre motoculteur HONDA F560 ? Contactez nos techniciens (envoi photo possible) ou par téléphone.
Caractéristiques techniques HONDA F560 (K2 : Moteur GX140 - Série 8100001 à 8199999)
| Moteur GX140 |
| Type de moteur | 4 temps, cylindre unique avec soupape en tête |
| Huile moteur 10W30 (capacité 0.6L) | Vidange chaque année |
| Piston (diamètre exterieur jupe) | 67,985mm / limite service : 67,845mm |
| Piston (jeu dans cylindre) | 0,015-0,050mm / limite service : 0,12mm |
| Jeu latéral segment (feu/étancheité/racleur d'huile) | 0,015-0,045mm / limite service : 0,15mm |
| Jeu soupapes | Admission : 0.15 +/- 0.02mm / Echappement : 0.2 +/- 0.02mm |
| Taux de compression | 6,0-8,5kg/cm3 à 600tours/min |
| Allumage |
| Calage avance allumage | 25° avant PMH |
| Résistance primaire | 0,8-1 Ω |
| Résistance secondaire | 5,9-7,1 kΩ |
| Entrefer | 0,4 +/- 0,2mm |
| Source des données techniques : Manuel atelier HONDA (Workshop Service Manual – WSM /6673402) |
Découvrez également les autres versions de cette même gamme F560 :
Série 1000001 a 10999999
(moteur GX140-FD1/FF2/3/4/FY3)
Série 8000001 a 80999999
(moteur GX140-FF2)
Série 1100001 a 1199999
(moteur GX140-FY8/FD2/5)
Série 1000001 a 11999999
(moteur GX160K1-FY0/5/7/8
Série 8000001 a 82999999
(moteur GX160K1-FY6)
Série 1200001 a 22999999
(moteur GX160K1-FY54/64/04/74/84)
Série 8300001 a 83999999
(moteur GX160K1-FY64)
Série 2300001 a 23299999
(moteur GX160K1/J-FU4)
Série après 2400001
(moteur GX160K1J-FU4)
Série après 2500001
(moteur GX160T2-FU4)
