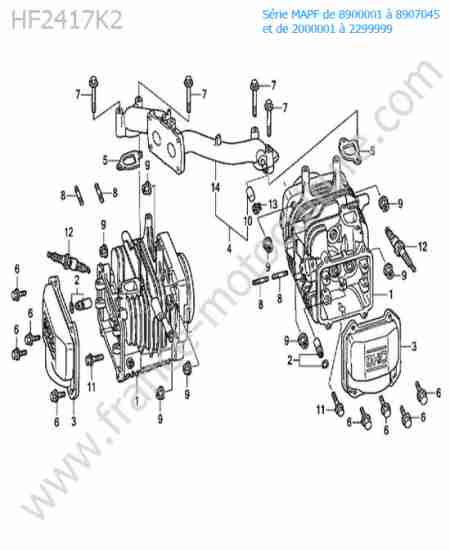

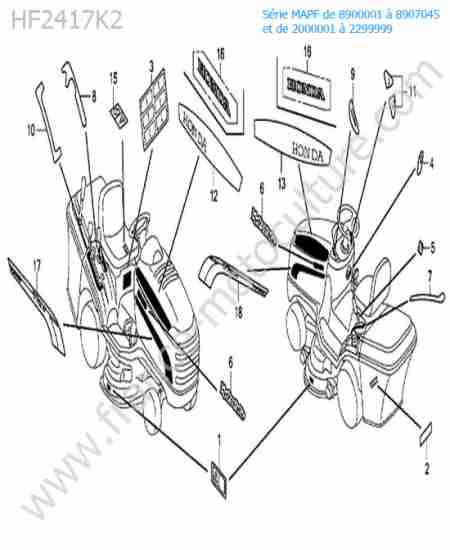

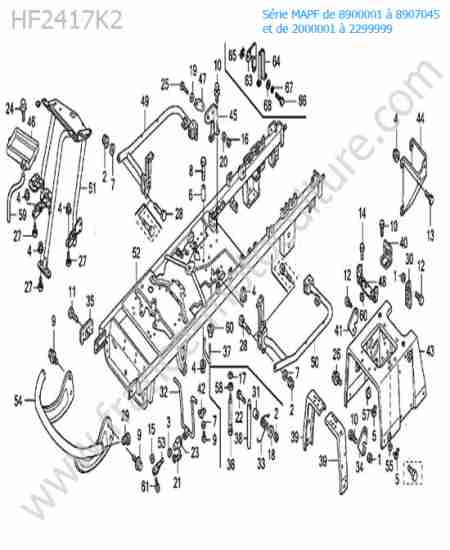

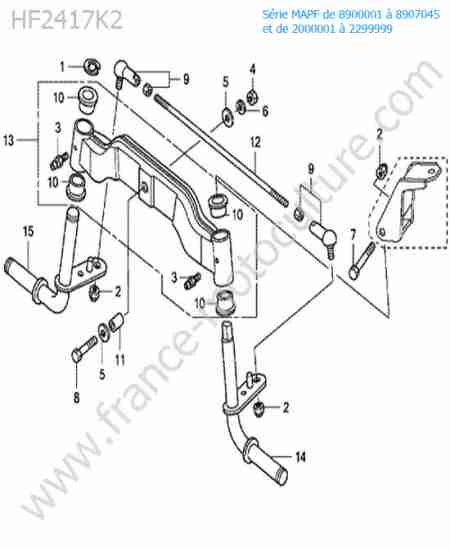

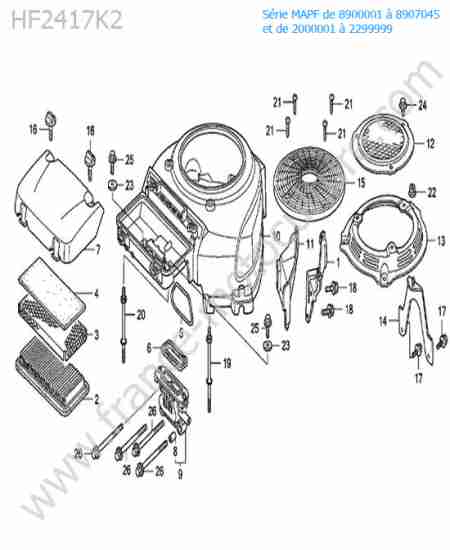

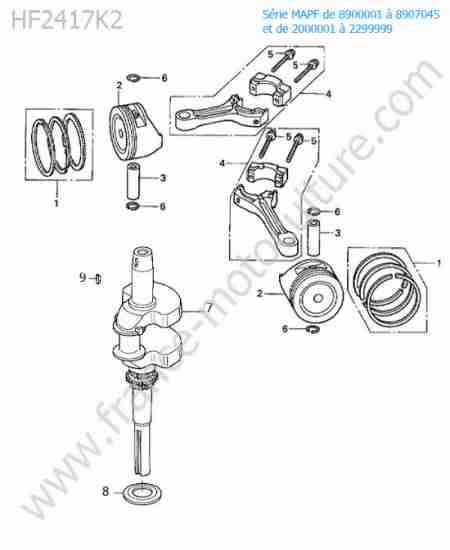

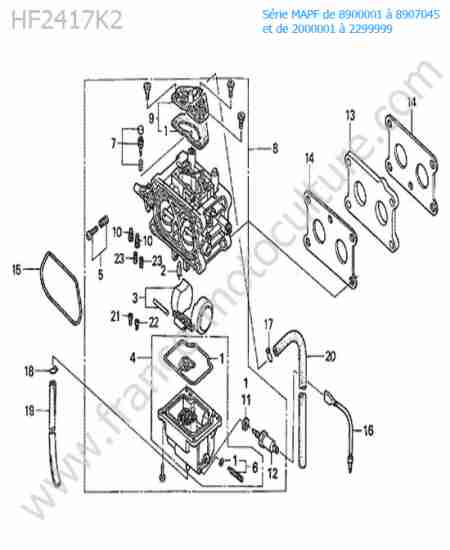

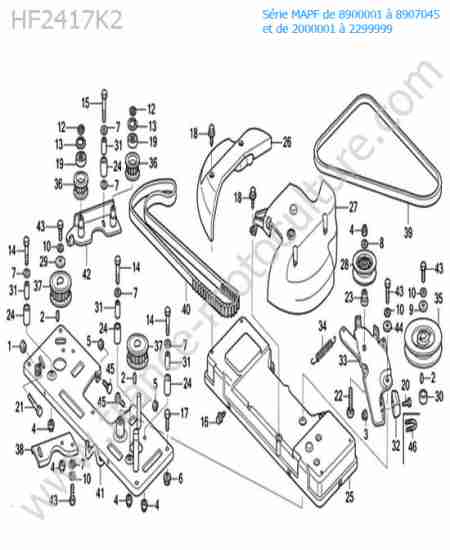

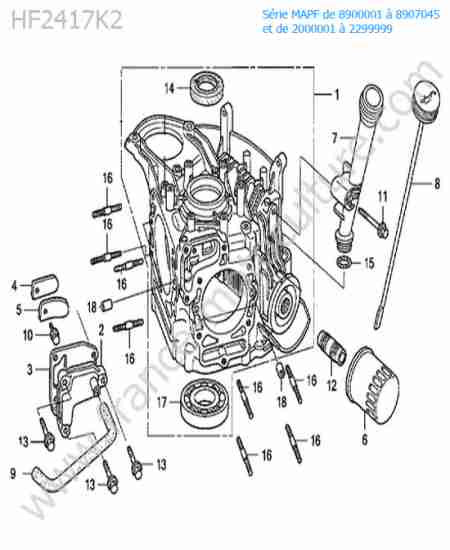

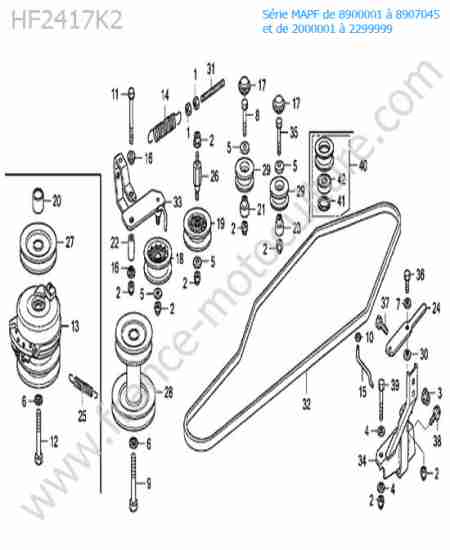

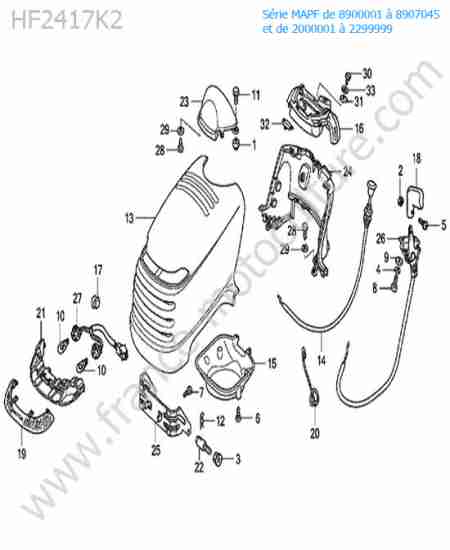

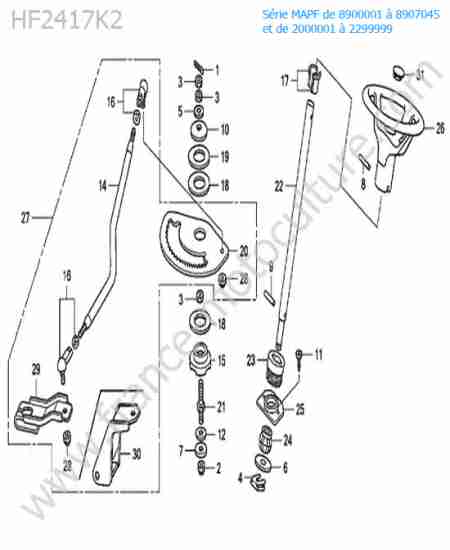

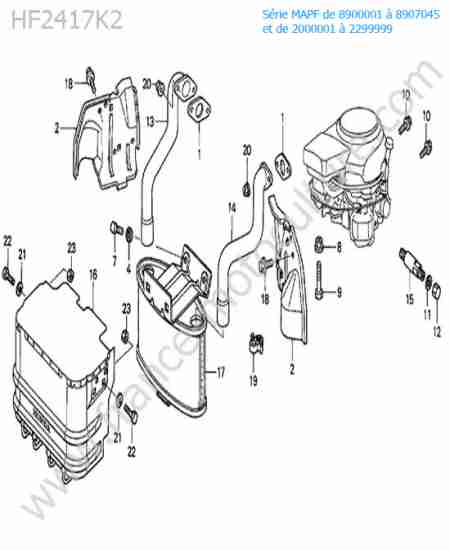

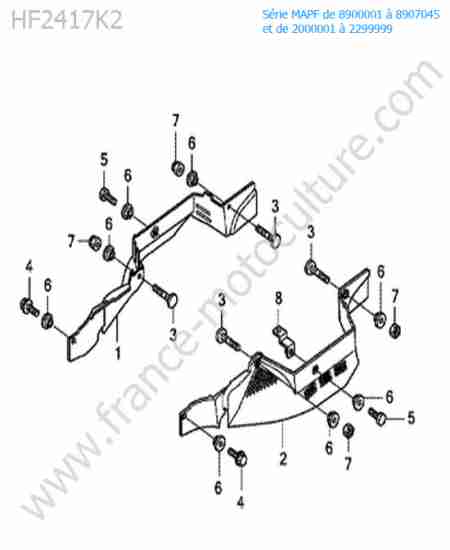

Vues éclatées tondeuse autoportée HONDA HF2417 (K2)
Comment identifier votre pièce ?
Pour trouver la bonne pièce détachée, vérifiez le modèle exact de votre machine et, si nécessaire, son type ainsi que son numéro de série.
- Identifiez le modèle de votre machine.
- Vérifiez sa version ou son type.
- Relevez le numéro de série si nécessaire.
- Choisissez le groupe correspondant sur la vue éclatée.
- Repérez la position de la pièce.
- Vérifiez la référence avant de commander.
Notre expertise
France Motoculture est spécialisée dans la vente de pièces détachées originales (OEM) pour matériel de motoculture.
Notre expertise des machines et pièces détachées HONDA, acquise au fil de nombreuses années de collaboration avec le constructeur, nous permet d’identifier avec précision les références d’origine adaptées à chaque machine.Notre équipe s'appuie sur les vues éclatées et documentations techniques disponibles auprès de ce constructeur afin de faciliter l'identification des pièces et d'assurer la pleine compatibilité.
Lorsque plusieurs versions d'une machine existent, nous recommandons de vérifier le modèle, le type et le numéro de série avant toute commande.
La connaissance des machines HONDA et de leur documentation technique constitue une base importante pour rechercher les pièces détachées adaptées à chaque modèle. La consultation des ensembles éclatés permet de vérifier précisément quels composants sont associés au modèle concerné. La diversité des versions référencées pour ce modèle peut entraîner des différences de références ou de montage sur plusieurs ensembles mécaniques. Les informations présentes sur la plaque constructeur, notamment le modèle, le type et éventuellement le numéro de série, permettent de distinguer les différentes configurations. Le croisement des informations présentes sur la machine et dans la documentation permet ainsi de limiter les erreurs de référence.
Le conseil de Philippe, notre technicien atelier : "Une coupe irrégulière peut être provoquée par une différence de pression entre les pneumatiques, un mauvais réglage du plateau ou une lame endommagée."
Vous ne trouvez pas votre pièce ou vous avez un doute ?
Une pièce peut varier selon la version ou le numéro de série de la machine.
Si vous ne parvenez pas à identifier votre pièce, contactez notre équipe technique en indiquant le modèle de votre machine et, lorsque cela est possible, son numéro de série.
Besoin d'aide pour identifier la bonne vue éclatée ou la bonne pièce détachée de votre tondeuse autoportée HONDA HF2417 ? Contactez nos techniciens (envoi photo possible) ou par téléphone.
Caractéristiques techniques HONDA HF2417 (K2 - 2000001 à 2999999 et de 8900001 à 8907045)
| Moteur GCV530 |
| Huile moteur 10W30 (capacité 1,1L) | Vidange tous les ans ou 100h |
| Piston | Diamètre exterieur jupe : 76.985 / limite : 76.85 |
| Jeu soupapes | Admission : 0.10 / Echappement : 0.15 |
| Taux de compression | 7,9:1 (6-8 kgf/cm2)) |
| Jeu latéral segment feu | Standard : 0,050 – 0,084 / limite : 0,15mm |
| Jeu latéral segment d'étanchéité | Standard : 0,030 – 0,064 / limite : 0,15mm |
| Jeu coupe segment de feu | Standard : 0,200 – 0,300 / limite : 1,0mm |
| Jeu coupe segment d'étanchéité | Standard : 0,350 – 0,500 / limite : 1,0mm |
| Jeu coupe segment racleur | Standard : 0,20 – 0,50 / limite : 1,0mm |
| Largeur de segment de feu / segment d'étanchéité | Standard : 1,160 – 1,175 / limite : 1,140mm |
| Résistance bobine de charge | 3A : 0.19 à 0.25 Ω / 12A : 0.13 à 0.19 Ω / 18A : 0.08 à 0.12 Ω |

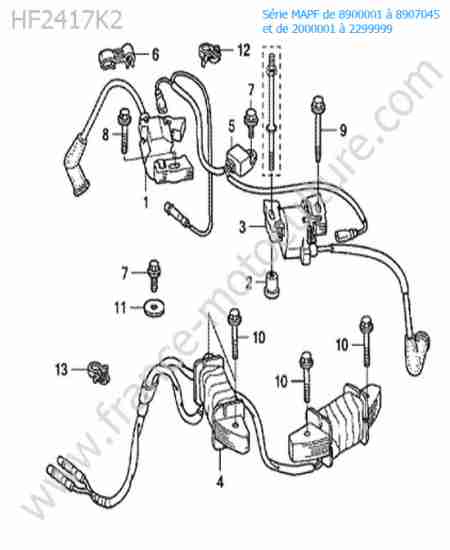

| Allumage |
| Calage d'allumage | 20° avant PMH |
| Entrefer | 0.2 - 0.6 |
| Résistance bobine primaire | 1 à 1.2 Ω |
| Résistance bobine secondaire (N°1) | 9.2 à 14 kΩ |
| Résistance bobine secondaire (N°2) | 9.8 à 14.8 kΩ |

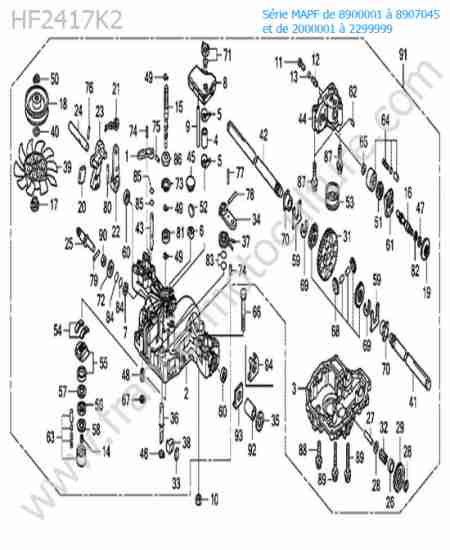

| Transmission |
| HME/F | 2,1 L (10W30) |
| HTE/F | 2,1 L (10W30) |
| Source des données techniques : Manuel atelier HONDA (Workshop Service Manual – WSM /63VK1F02 ) |
