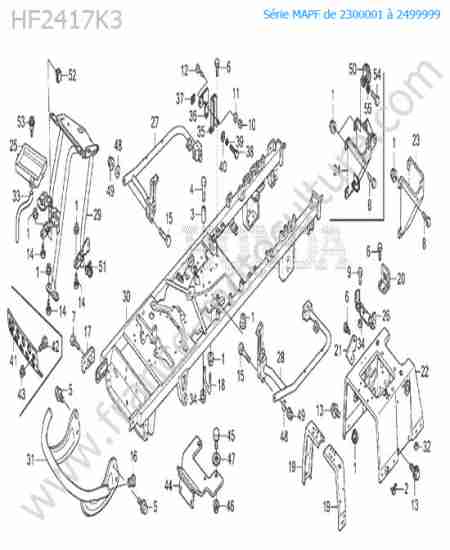

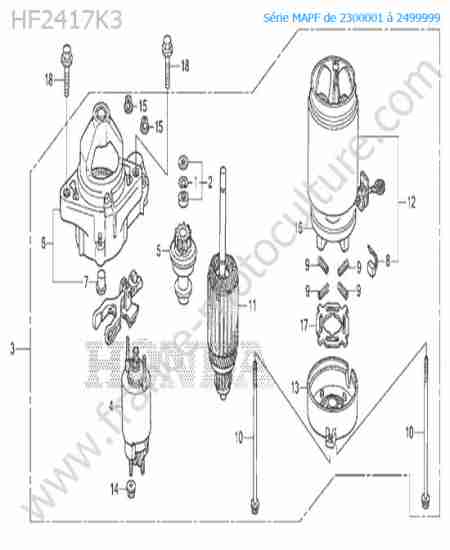

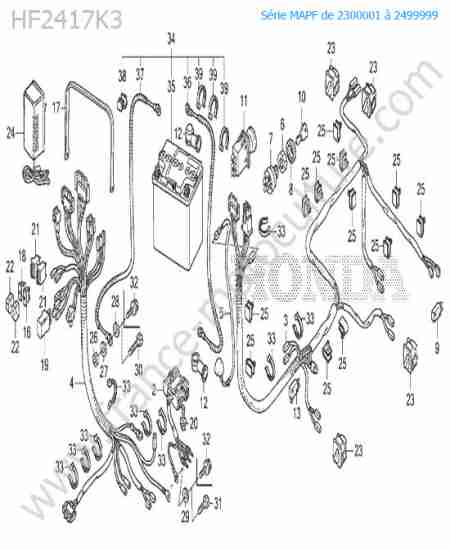

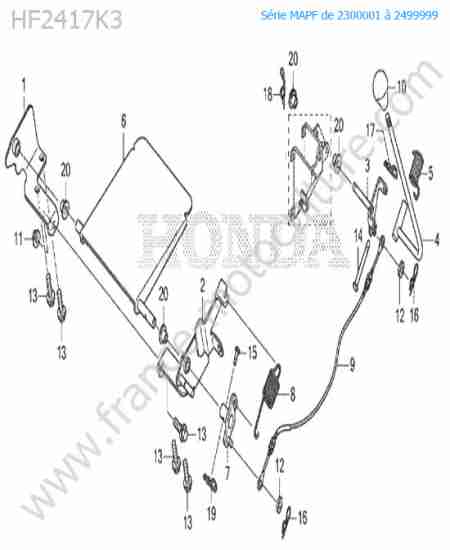

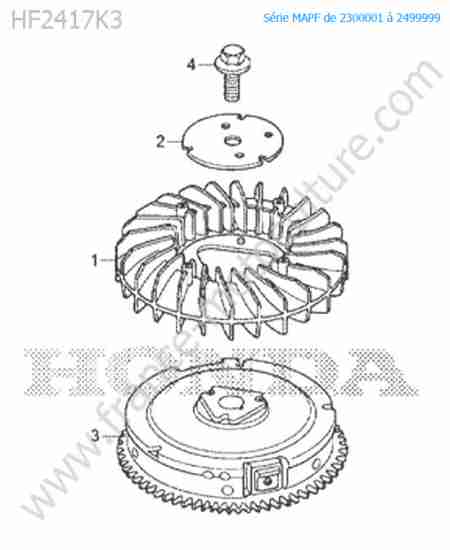

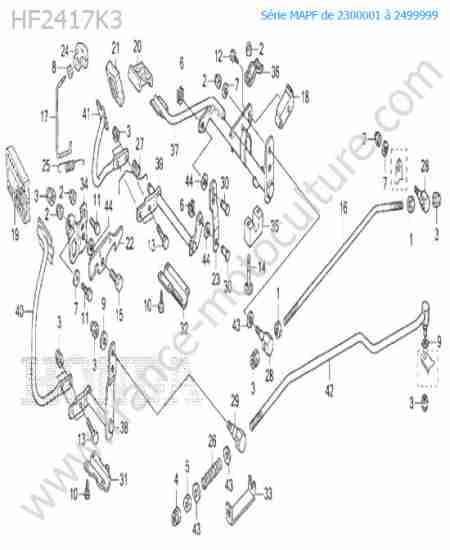

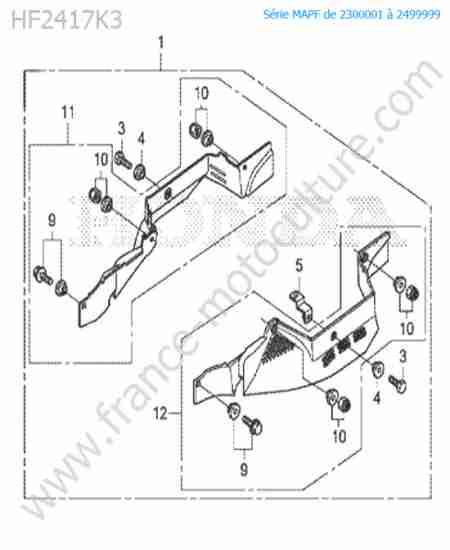

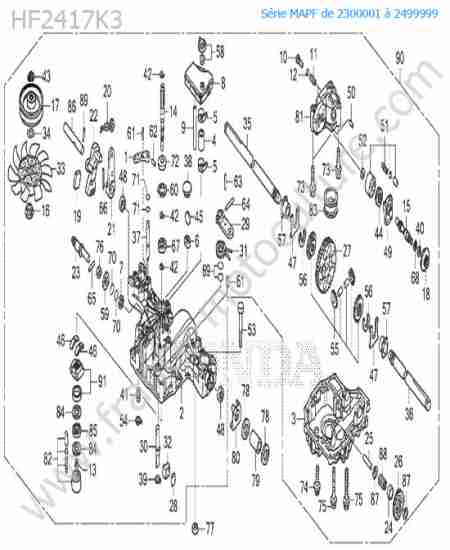

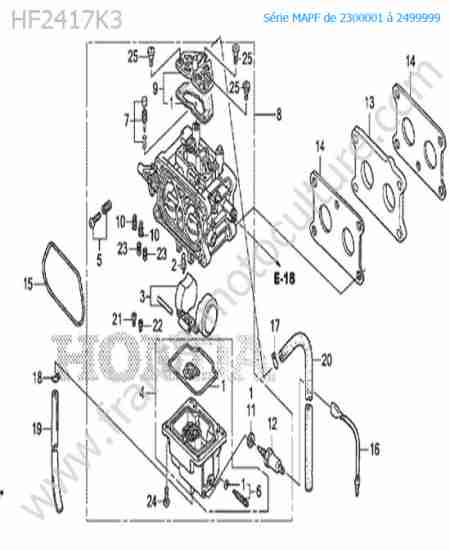

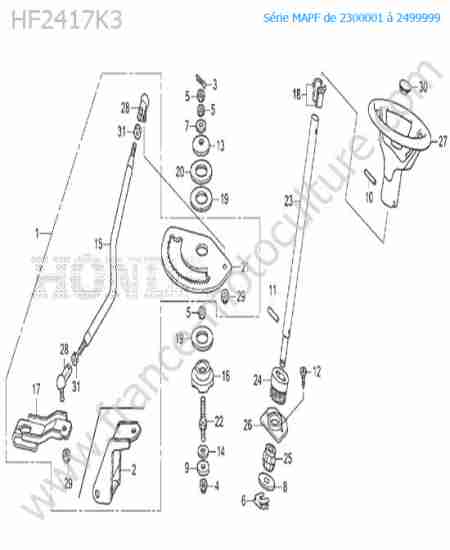

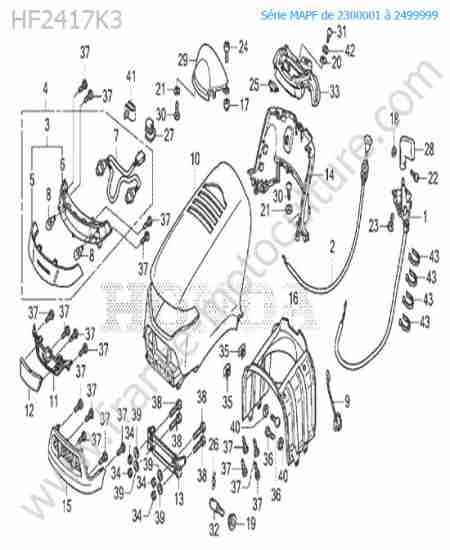

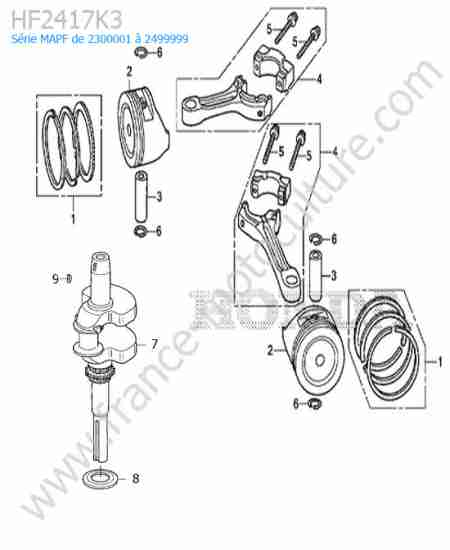

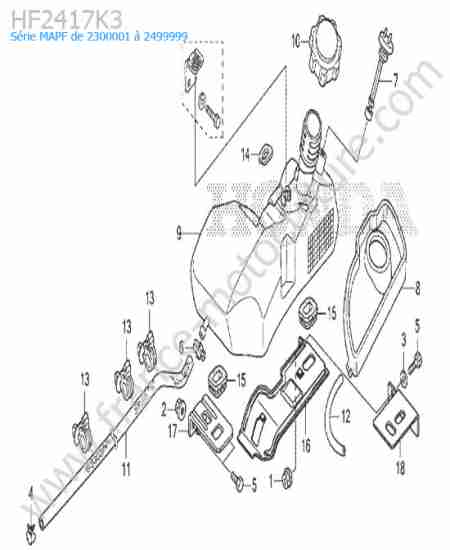

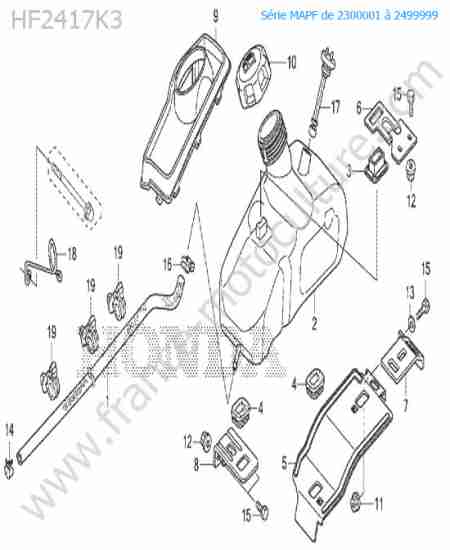

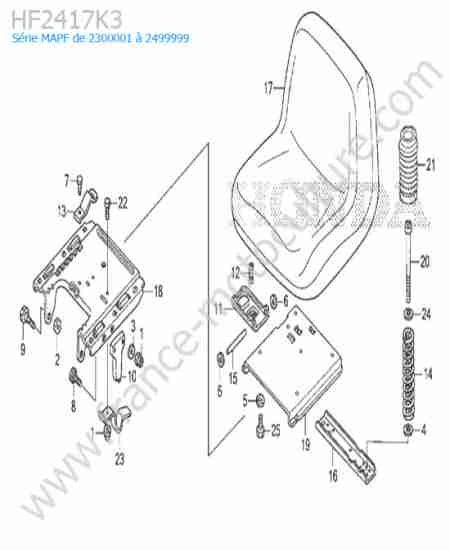

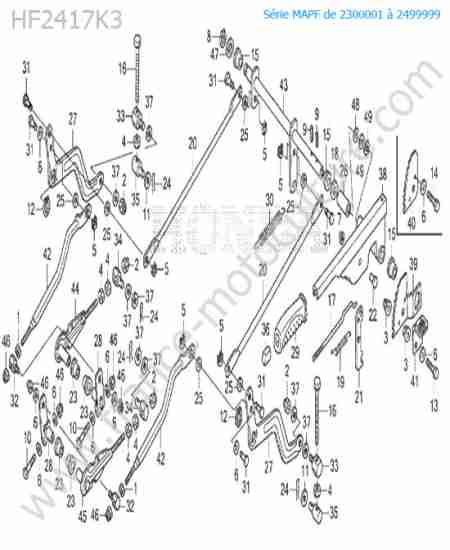

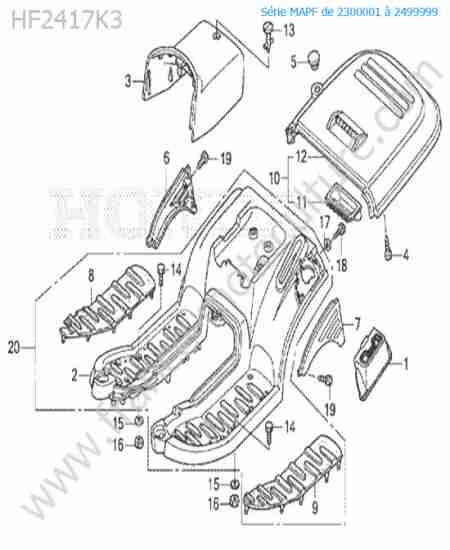

Vues éclatées tondeuse autoportée HONDA HF2417 (K3)
Comment identifier votre pièce ?
Pour trouver la bonne pièce détachée, vérifiez le modèle exact de votre machine et, si nécessaire, son type ainsi que son numéro de série.
- Identifiez le modèle de votre machine.
- Vérifiez sa version ou son type.
- Relevez le numéro de série si nécessaire.
- Choisissez le groupe correspondant sur la vue éclatée.
- Repérez la position de la pièce.
- Vérifiez la référence avant de commander.
Notre expertise
France Motoculture est spécialisée dans la vente de pièces détachées originales (OEM) pour matériel de motoculture.
Notre expertise des machines et pièces détachées HONDA, acquise au fil de nombreuses années de collaboration avec le constructeur, nous permet d’identifier avec précision les références d’origine adaptées à chaque machine.Notre équipe s'appuie sur les vues éclatées et documentations techniques disponibles auprès de ce constructeur afin de faciliter l'identification des pièces et d'assurer la pleine compatibilité.
Lorsque plusieurs versions d'une machine existent, nous recommandons de vérifier le modèle, le type et le numéro de série avant toute commande.
Notre expérience des machines HONDA nous permet d'aborder la recherche d'une pièce en tenant compte de son environnement mécanique et de la documentation correspondante. Sur une tondeuse autoportée HONDA, une pièce peut appartenir à des ensembles très différents, du plateau de coupe à la transmission ou aux commandes. La diversité des versions référencées pour ce modèle peut entraîner des différences de références ou de montage sur plusieurs ensembles mécaniques. Le modèle et le type de la machine constituent les premières informations utiles, tandis que le numéro de série peut être nécessaire lorsque plusieurs configurations sont susceptibles de correspondre. Cette vérification permet de rapprocher la pièce recherchée de la référence constructeur correspondant à la configuration de la machine.

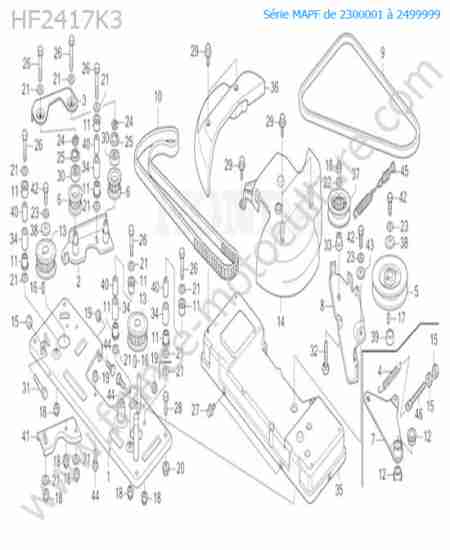

Le conseil de Philippe, notre technicien atelier : "Contrôlez régulièrement l'état des courroies du plateau de coupe. Une courroie fissurée, effilochée ou présentant des traces de brûlure doit être remplacée. Les poulies devront elles aussi être vérifiées !"
Vous ne trouvez pas votre pièce ou vous avez un doute ?
Une pièce peut varier selon la version ou le numéro de série de la machine.
Si vous ne parvenez pas à identifier votre pièce, contactez notre équipe technique en indiquant le modèle de votre machine et, lorsque cela est possible, son numéro de série.
Besoin d'aide pour identifier la bonne vue éclatée ou la bonne pièce détachée de votre tondeuse autoportée HONDA HF2417 ? Contactez nos techniciens (envoi photo possible) ou par téléphone.
Caractéristiques techniques HONDA HF2417 (K3 - 2300001 à 2499999)
| Moteur GCV530 |
| Huile moteur 10W30 (capacité 1,1L) | Vidange tous les ans ou 100h |
| Piston | Diamètre exterieur jupe : 76.985 / limite : 76.85 |
| Jeu soupapes | Admission : 0.10 / Echappement : 0.15 |
| Taux de compression | 7,9:1 (6-8 kgf/cm2)) |
| Jeu latéral segment feu | Standard : 0,050 – 0,084 / limite : 0,15mm |
| Jeu latéral segment d'étanchéité | Standard : 0,030 – 0,064 / limite : 0,15mm |
| Jeu coupe segment de feu | Standard : 0,200 – 0,300 / limite : 1,0mm |
| Jeu coupe segment d'étanchéité | Standard : 0,350 – 0,500 / limite : 1,0mm |
| Jeu coupe segment racleur | Standard : 0,20 – 0,50 / limite : 1,0mm |
| Largeur de segment de feu / segment d'étanchéité | Standard : 1,160 – 1,175 / limite : 1,140mm |
| Résistance bobine de charge | 3A : 0.19 à 0.25 Ω / 12A : 0.13 à 0.19 Ω / 18A : 0.08 à 0.12 Ω |

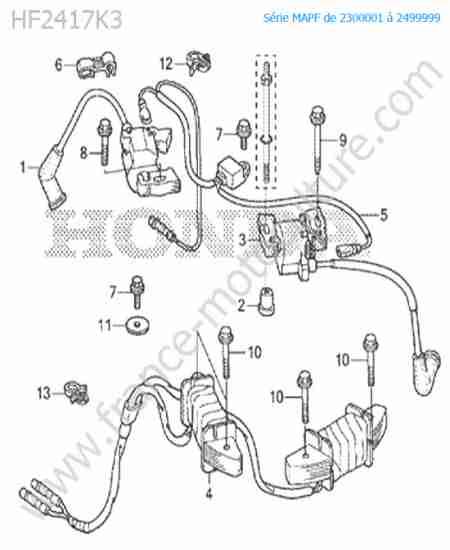

| Allumage |
| Calage d'allumage | 20° avant PMH |
| Entrefer | 0.2 - 0.6 |
| Résistance bobine primaire | 1 à 1.2 Ω |
| Résistance bobine secondaire (N°1) | 9.2 à 14 kΩ |
| Résistance bobine secondaire (N°2) | 9.8 à 14.8 kΩ |
| Transmission |
| HBE/F | 2,1 L (10W30) |
| HME/F | 2,1 L (10W30) |
| HTE/F | 2,1 L (10W30) |
| Source des données techniques : Manuel atelier HONDA (Workshop Service Manual – WSM /63VK1000 ) |
