Vues éclatées / pièces détachées tondeuse HONDA HRH536 (K1)
Comment identifier votre pièce ?
Pour trouver la bonne pièce détachée, vérifiez le modèle exact de votre machine et, si nécessaire, son type ainsi que son numéro de série.
- Identifiez le modèle de votre machine.
- Vérifiez sa version ou son type.
- Relevez le numéro de série si nécessaire.
- Choisissez le groupe correspondant sur la vue éclatée.
- Repérez la position de la pièce.
- Vérifiez la référence avant de commander.
Le numéro de série se situe sur l'étiquette apposée sur le haut du carter de la tondeuse, entre le panier et le moteur.
Notre expertise
France Motoculture est spécialisée dans la vente de pièces détachées originales (OEM) pour matériel de motoculture.
Notre expertise des machines et pièces détachées HONDA, acquise au fil de nombreuses années de collaboration avec le constructeur, nous permet d’identifier avec précision les références d’origine adaptées à chaque machine.Notre équipe s'appuie sur les vues éclatées et documentations techniques disponibles auprès de ce constructeur afin de faciliter l'identification des pièces et d'assurer la pleine compatibilité.
Lorsque plusieurs versions d'une machine existent, nous recommandons de vérifier le modèle, le type et le numéro de série avant toute commande.

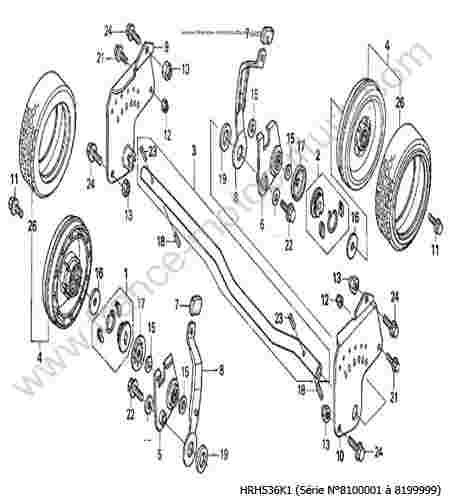

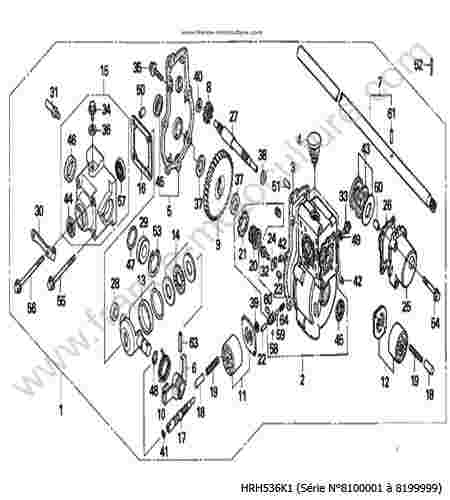

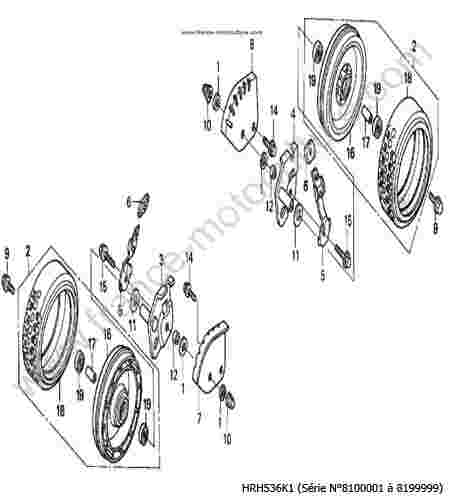

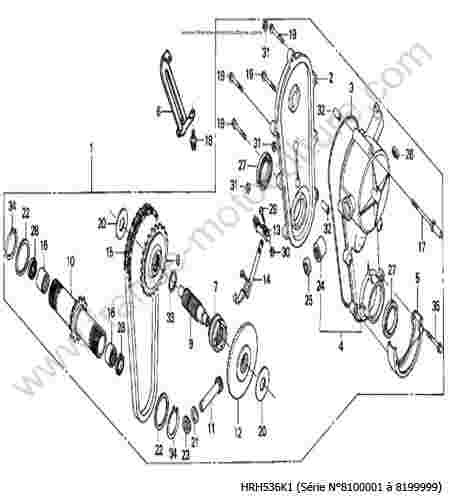

Notre connaissance des machines HONDA nous permet d'aborder la recherche d'une pièce en tenant compte de leur conception et de leur documentation technique. Les roues, les systèmes de réglage de hauteur et les éléments de transmission peuvent varier selon la version de la tondeuse HONDA ; leur emplacement dans la documentation apporte donc une information précieuse. Ce modèle ayant connu plusieurs configurations, certaines pièces peuvent présenter des différences importantes selon la version de la machine. Pour différencier les versions d'une même machine, nous pouvons nous appuyer sur le modèle, le type et, lorsque cela est nécessaire, le numéro de série. Ces informations permettent de retrouver dans la documentation constructeur les composants correspondant à la machine concernée.
Le conseil de Xavier, notre technicien atelier : "Un filtre à air encrassé peut réduire les performances du moteur et augmenter sa consommation. Son état doit être contrôlé régulièrement et son remplacement effectué selon les préconisations du constructeur."
Vous ne trouvez pas votre pièce ou vous avez un doute ?
Une pièce peut varier selon la version ou le numéro de série de la machine.
Si vous ne parvenez pas à identifier votre pièce, contactez notre équipe technique en indiquant le modèle de votre machine et, lorsque cela est possible, son numéro de série.
Besoin d'aide pour identifier la bonne vue éclatée ou la bonne pièce détachée de votre tondeuse HONDA HRH536 ? Contactez nos techniciens (envoi photo possible) ou par téléphone.
Caractéristiques techniques HONDA HRH536 (K1)

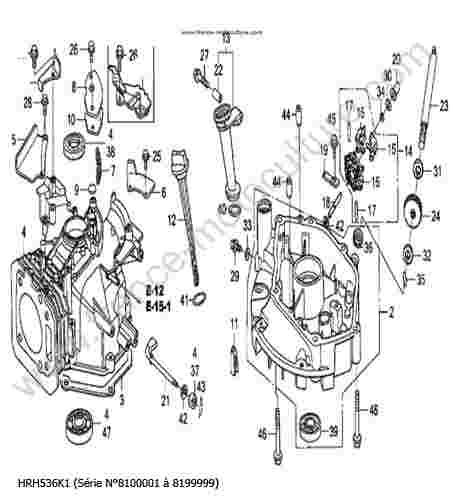

| Moteur GXV160K1 |
| Type de moteur | Monocylindre vertical, 4 temps, soupapes en tête |
| Huile moteur 10W30 (capacité 0.65L) | Vidange chaque année |
| Taux de compression | 8,0:1 |
| Diamètre ext. de jupe | Valeur usine : 67.985mm / limite service: 67.845mm |
| Piston (jeu dans cylindre) | Valeur usine : 0.015mm à 0.050mm/ limite service : 0,09mm |
| Jeu latéral segment (feu/étancheité/râcleur) | Valeur usine : 0,015mm-0.045mm / limite service : 0,15mm |
| Jeu soupapes | Admission : 0.15mm +/- 0.02 | Echappement : 0.2mm +/- 0.02 |
| Allumage |
| Réglage du point d'allumage | 20° avant PMH |
| Résistance primaire | 0,8-1,2 Ω |
| Résistance secondaire | 5,9-7,1 kΩ |
| Entrefer | 0.2 à 0.6mm |
| Source des données techniques : Manuel atelier HONDA (Workshop Service Manual – WSM /66VG0F00) |
