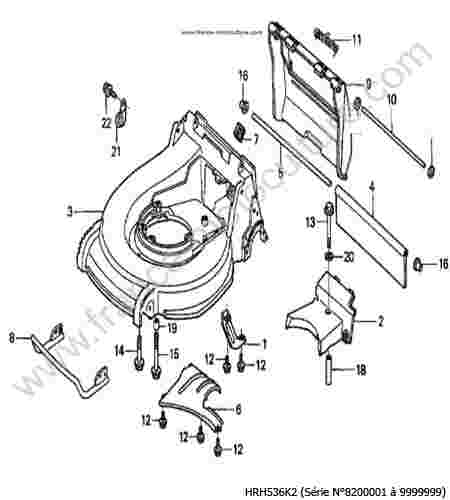

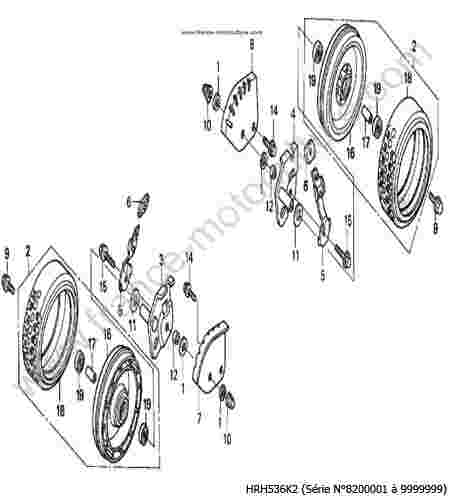

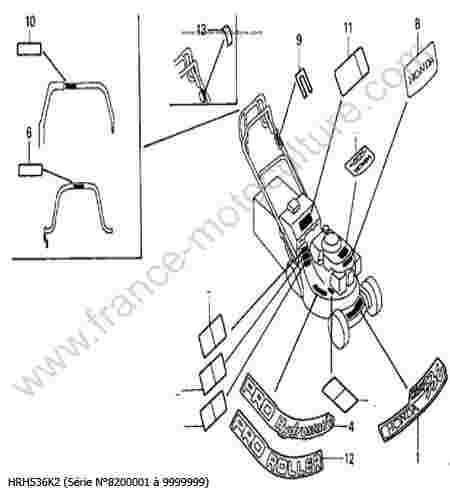

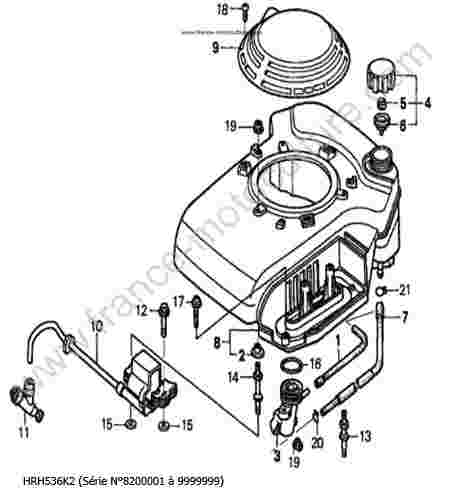

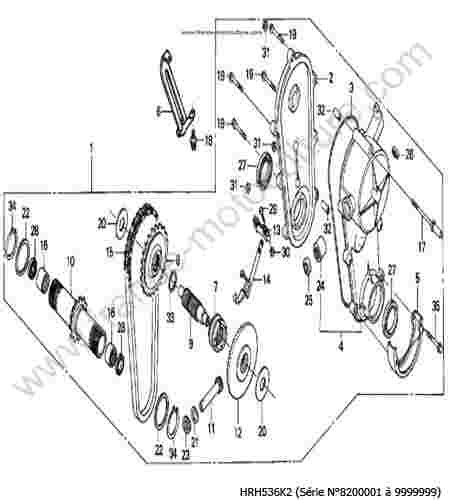

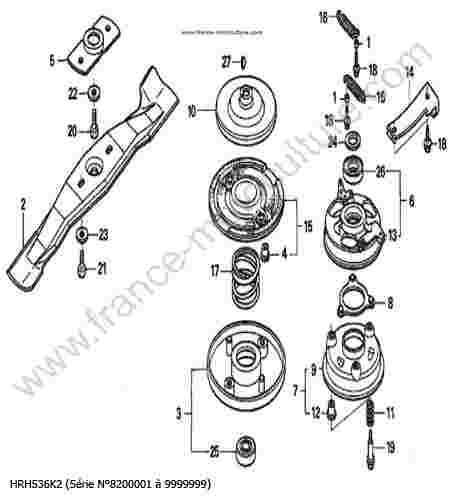

Vues éclatées / pièces détachées tondeuse HONDA HRH536 (K2)
Comment identifier votre pièce ?
Pour trouver la bonne pièce détachée, vérifiez le modèle exact de votre machine et, si nécessaire, son type ainsi que son numéro de série.
- Identifiez le modèle de votre machine.
- Vérifiez sa version ou son type.
- Relevez le numéro de série si nécessaire.
- Choisissez le groupe correspondant sur la vue éclatée.
- Repérez la position de la pièce.
- Vérifiez la référence avant de commander.
Le numéro de série se situe sur l'étiquette apposée sur le haut du carter de la tondeuse, entre le panier et le moteur.
Notre expertise
France Motoculture est spécialisée dans la vente de pièces détachées originales (OEM) pour matériel de motoculture.
Notre expertise des machines et pièces détachées HONDA, acquise au fil de nombreuses années de collaboration avec le constructeur, nous permet d’identifier avec précision les références d’origine adaptées à chaque machine.Notre équipe s'appuie sur les vues éclatées et documentations techniques disponibles auprès de ce constructeur afin de faciliter l'identification des pièces et d'assurer la pleine compatibilité.
Lorsque plusieurs versions d'une machine existent, nous recommandons de vérifier le modèle, le type et le numéro de série avant toute commande.
Pour rechercher une pièce détachée HONDA, nous nous appuyons sur notre expérience des machines et sur les informations techniques disponibles pour chaque modèle. La documentation d'une tondeuse HONDA permet également de reconstituer l'ordre des pièces lorsqu'un ensemble comporte plusieurs composants associés. Ce modèle ayant connu plusieurs configurations, certaines pièces peuvent présenter des différences importantes selon la version de la machine. Les informations présentes sur la plaque constructeur, notamment le modèle, le type et éventuellement le numéro de série, permettent de distinguer les différentes configurations. Le croisement des informations présentes sur la machine et dans la documentation permet ainsi de limiter les erreurs de référence.
Le conseil de Xavier, notre technicien atelier : "L'application d'un produit adapté (dégrippant) dans les gaines de câbles contribue à conserver des commandes souples et rend l'utilisation de votre tondeuse plus confortable."
Vous ne trouvez pas votre pièce ou vous avez un doute ?
Une pièce peut varier selon la version ou le numéro de série de la machine.
Si vous ne parvenez pas à identifier votre pièce, contactez notre équipe technique en indiquant le modèle de votre machine et, lorsque cela est possible, son numéro de série.
Besoin d'aide pour identifier la bonne vue éclatée ou la bonne pièce détachée de votre tondeuse HONDA HRH536 ? Contactez nos techniciens (envoi photo possible) ou par téléphone.
Caractéristiques techniques HONDA HRH536 (K2)
| Moteur GXV160K1 |
| Type de moteur | Monocylindre vertical, 4 temps, soupapes en tête |
| Huile moteur 10W30 (capacité 0.65L) | Vidange chaque année |
| Taux compression | 8,0:1 |
| Diamètre ext. de jupe | Valeur usine : 67.985mm / limite service: 67.845mm |
| Piston (jeu dans cylindre) | Valeur usine : 0.015mm à 0.050mm/ limite service : 0,09mm |
| Jeu latéral segment (feu/étancheité/râcleur) | Valeur usine : 0,015mm-0.045mm / limite service : 0,15mm |
| Jeu soupapes | Admission : 0.15mm +/- 0.02 | Echappement : 0.2mm +/- 0.02 |
| Allumage |
| Réglage du point d'allumage | 20° avant PMH |
| Résistance primaire | 0,8-1,2 Ω |
| Résistance secondaire | 5,9-7,1 kΩ |
| Entrefer | 0.2 à 0.6mm |
| Source des données techniques : Manuel atelier HONDA (Workshop Service Manual – WSM /66VG0F00) |
