Tondeuse autoportée HF2417 (K5)
Pièces détachées et vue éclatée Honda : Courroies coupe

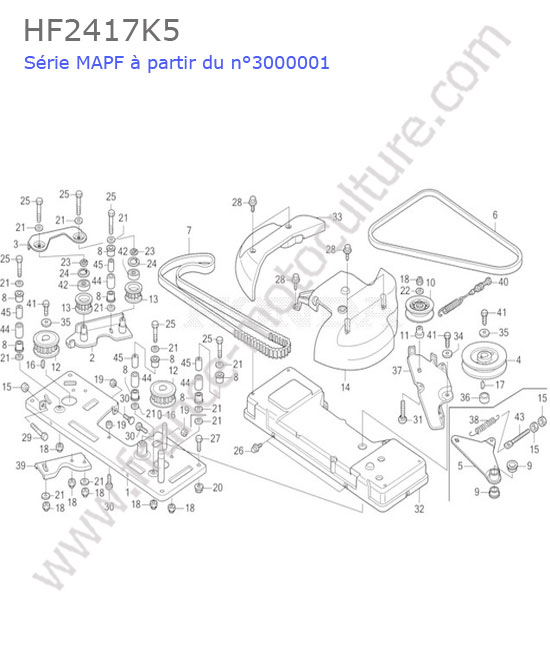

Vue éclatée (Courroies coupe) pour HONDA - HF2417K5

1 - PLAQUECliquez ici pour voir le tarif du repère N° 1
2 - SUPPORT POULIE PLATEAU HF2417/HF2622Cliquez ici pour voir le tarif du repère N° 2
3 - PLAQUECliquez ici pour voir le tarif du repère N° 3
4 - POULIECliquez ici pour voir le tarif du repère N° 4
6 - COURROIECliquez ici pour voir le tarif du repère N° 6
7 - COURROIE CRANTEECliquez ici pour voir le tarif du repère N° 7
8 - BRIDECliquez ici pour voir le tarif du repère N° 8
10 - POULIECliquez ici pour voir le tarif du repère N° 10
11 - ENTRETOISECliquez ici pour voir le tarif du repère N° 11
12 - POULIE CRANTEECliquez ici pour voir le tarif du repère N° 12
13 - POULIE TENDEURCliquez ici pour voir le tarif du repère N° 13
14 - BOITECliquez ici pour voir le tarif du repère N° 14
15 - ECROUCliquez ici pour voir le tarif du repère N° 15
16 - CLAVETTE HF2315/HF2317/HF2417Cliquez ici pour voir le tarif du repère N° 16
17 - CLAVETTE HF2315/HF2317/HF2417Cliquez ici pour voir le tarif du repère N° 17
18 - ECROU 5MMCliquez ici pour voir le tarif du repère N° 18
19 - ECROUCliquez ici pour voir le tarif du repère N° 19
20 - ECROUCliquez ici pour voir le tarif du repère N° 20
21 - RONDELLECliquez ici pour voir le tarif du repère N° 21
22 - RONDELLECliquez ici pour voir le tarif du repère N° 22
23 - CIRCLIPCliquez ici pour voir le tarif du repère N° 23
24 - CIRCLIPCliquez ici pour voir le tarif du repère N° 24
25 - VISCliquez ici pour voir le tarif du repère N° 25
26 - VISCliquez ici pour voir le tarif du repère N° 26
27 - VISCliquez ici pour voir le tarif du repère N° 27
28 - VISCliquez ici pour voir le tarif du repère N° 28
29 - VISCliquez ici pour voir le tarif du repère N° 29
30 - VISCliquez ici pour voir le tarif du repère N° 30
31 - VISCliquez ici pour voir le tarif du repère N° 31
32 - BOITECliquez ici pour voir le tarif du repère N° 32
33 - BOITECliquez ici pour voir le tarif du repère N° 33
34 - RONDELLECliquez ici pour voir le tarif du repère N° 34
35 - RONDELLECliquez ici pour voir le tarif du repère N° 35
36 - ENTRETOISECliquez ici pour voir le tarif du repère N° 36
37 - LEVIER DE FREINCliquez ici pour voir le tarif du repère N° 37
39 - PLAQUECliquez ici pour voir le tarif du repère N° 39
40 - CABLECliquez ici pour voir le tarif du repère N° 40
41 - VISCliquez ici pour voir le tarif du repère N° 41
42 - ROULEMENTCliquez ici pour voir le tarif du repère N° 42
44 - DOUILLECliquez ici pour voir le tarif du repère N° 44
45 - DOUILLECliquez ici pour voir le tarif du repère N° 45

Identifier une pièce détachée HONDA HF2417K5

Pour le HONDA HF2417 (K5 - à partir de 3000001), cette vue éclatée détaille les composants associés à la section « courroies coupe ». Chaque élément identifié sur le schéma peut être retrouvé dans la liste des pièces grâce à son numéro de repère.

Cette planche comporte 41 repères de pièces référencés. Parmi les éléments présents figurent notamment clavette hf2315/hf2317/hf2417, cable et support poulie plateau hf2417/hf2622.

Comment identifier une pièce sur cette vue éclatée ?

La recherche d’une pièce s’effectue en deux étapes : localiser d’abord le composant sur le schéma, puis relever son numéro de repère afin de retrouver sa désignation dans la liste correspondante.

Vérifier une pièce avant commande

Une identification précise passe par la comparaison du modèle de la machine avec les informations de la vue éclatée. Le repère et la désignation de la pièce doivent également être contrôlés avant validation de la commande.

L’expertise France Motoculture

Notre expérience dans la vente de pièces détachées pour la motoculture constitue une aide supplémentaire lors de l’identification d’un composant. À partir du modèle de la machine et des informations présentes sur sa vue éclatée, nous pouvons recouper les repères et les désignations disponibles afin de rechercher plus précisément la pièce correspondant au matériel concerné.

Distributeur officiel HONDALes pièces proposées sont d'origine HONDA (OEM)

Nous disposons d’un important stock de pièces détachées, ce qui permet généralement de proposer un délai de livraison de 1 à 3 jours pour les pièces HONDA. Dans certains cas, la pièce commandée peut toutefois être indisponible chez le constructeur. Nous vous communiquerons alors le délai indicatif fourni par HONDA. Vous disposez également d’un délai de rétractation de 14 jours conformément aux conditions applicables.

Besoin d’aide pour rechercher une pièce ou pour confirmer votre sélection ? Notre équipe est à votre disposition pour vous accompagner via notre page de contact (envoi photo possible) ou par téléphone au 02 61 70 01 60
